聚甲醛材质分体式传动链轮结构设计

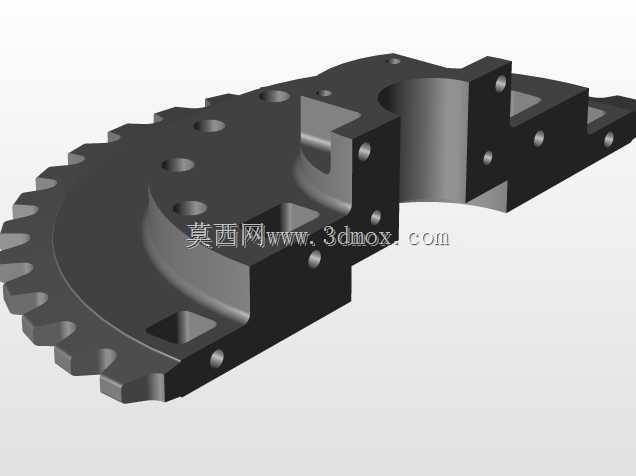

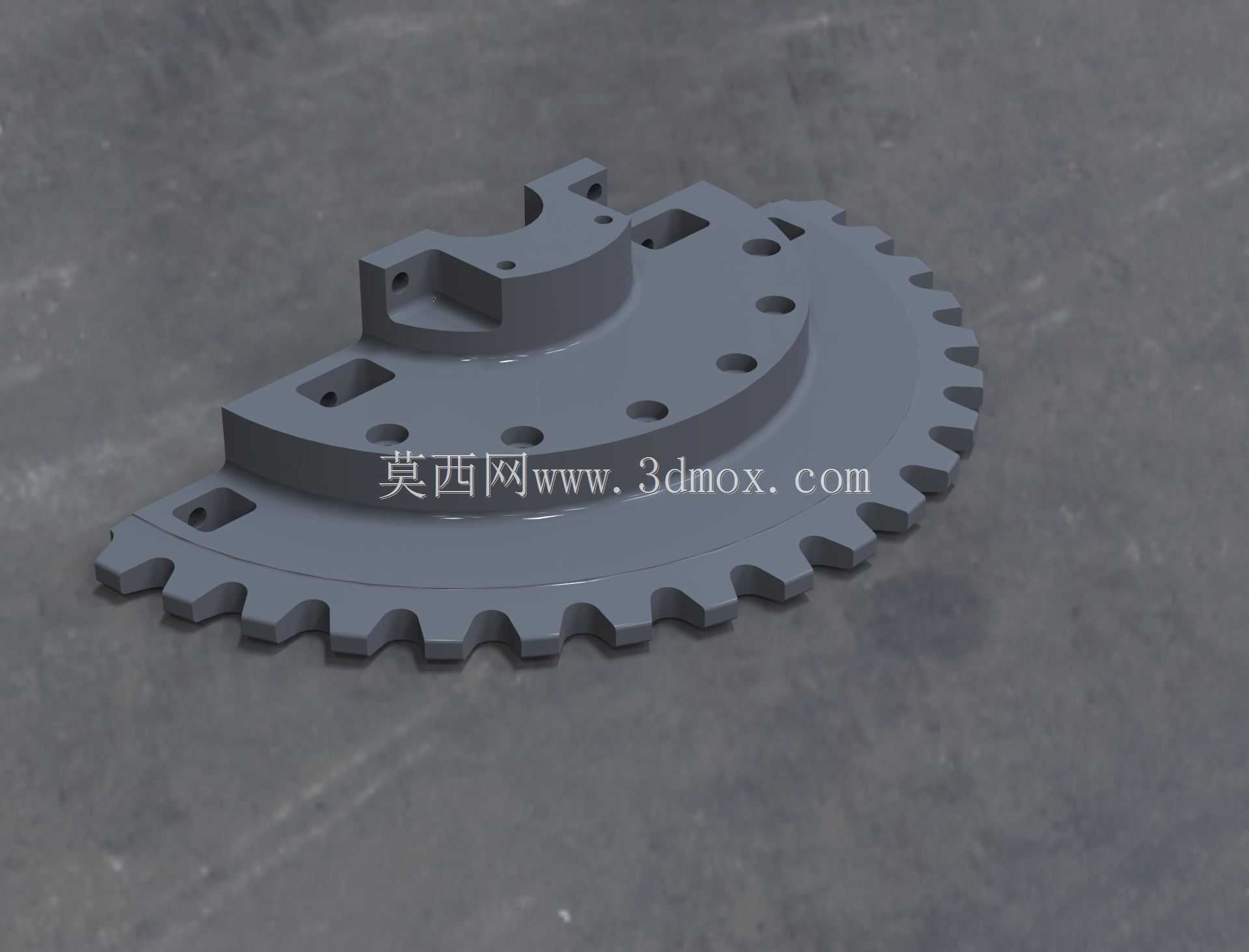

　　在轻工输送、食品包装、小型自动化装配线的链传动场景中，工程塑料材质的链轮应用占比正在逐年提升，这类零件不需要金属链轮的高频淬火、齿面硬化处理工序，依靠聚甲醛材料本身的自润滑特性、低摩擦系数与耐磨损性能，就能在无额外润滑的工况下完成长期动力传递，尤其适合对油污残留有严格限制的食品加工、医药包装生产线，避免润滑脂滴落污染输送物料的问题。这款分体式结构的聚甲醛链轮，没有采用传统链轮的整体轮坯加工思路，而是将齿圈与安装基座做了一体化的分层设计，齿圈部分沿圆周均匀分布标准传动齿形，齿廓曲线匹配短节距精密滚子链的啮合参数，啮合过程中齿面与滚子的接触应力分布均匀，不会出现局部应力集中导致的齿面崩缺问题，

　　同时聚甲醛材料本身的减震特性能大幅降低链传动运行过程中的冲击噪音，相比同规格45号钢链轮，运行噪音可降低15至20分贝，适合布置在车间人员操作工位旁的传动机构中。从安装边界来看，这款链轮的中心安装座设置了多层阶梯定位结构，不同高度的定位凸台可以适配不同轴径的驱动轴安装需求，安装面上均匀分布的沉头孔用于穿装紧固螺栓，可将链轮牢牢固定在驱动轴的连接法兰上，避免正反转切换过程中出现周向窜动。齿圈与安装基座之间的过渡层做了等距减重孔设计，这些孔洞并非单纯为了减少材料用量，更重要的是平衡链轮高速旋转时的周向惯量，同时在输送过程中如果有细小碎屑落在链轮端面上，转动过程中碎屑可以顺着孔洞排出，不会卡滞在齿槽与链条滚子的啮合间隙里。

　　设计这类塑料链轮时，需要重点考量材料的蠕变特性，因此安装座的壁厚做了梯度加厚处理，靠近轴孔的位置壁厚最大，向齿圈方向逐步减薄，既保证安装部位的连接强度，避免长期负载下螺栓连接位出现塑性变形，又不会让整体重量超出设计预期。齿形部分的参数设计没有照搬金属链轮的公差标准，考虑到聚甲醛材料在温湿度变化下的膨胀系数比金属大一个数量级，齿侧间隙预留了比金属链轮大0.1至0.15毫米的补偿量，避免在夏季车间温度升高时，齿廓膨胀导致链条卡滞、传动阻力陡增的问题。在实际生产线应用中，这类链轮通常搭配不锈钢材质的传动链使用，整体传动副无需定期加注润滑油，日常维护只需要定期清理齿槽内的积尘即可，维护成本比金属链轮传动副低60%以上。

　　另外这款链轮的分体式集成结构，省去了传统链轮需要额外加工轮毂、键槽、装配定位销的工序，注塑成型后只需要对齿面做简单的飞边修整就能直接装机使用，批量生产时的加工一致性远高于金属切削加工的链轮，特别适合大批量配套的自动化输送设备。在负载适配性上，这款链轮适合传递扭矩不超过50牛米的中低速传动场景，线速度不超过1米每秒的输送工况下，使用寿命可达8000小时以上，完全能满足一般轻工生产线的设备大修周期要求。设计过程中还特意将安装座的凸台边缘做了圆角过渡处理，避免应力集中导致的安装位开裂，所有沉头孔的孔口都做了倒角，防止螺栓拧紧时孔口出现微裂纹，这些细节处理都是针对工程塑料材料特性做的优化，和金属链轮的设计思路有明显区别。
