机械练习用零散金属零部件组合

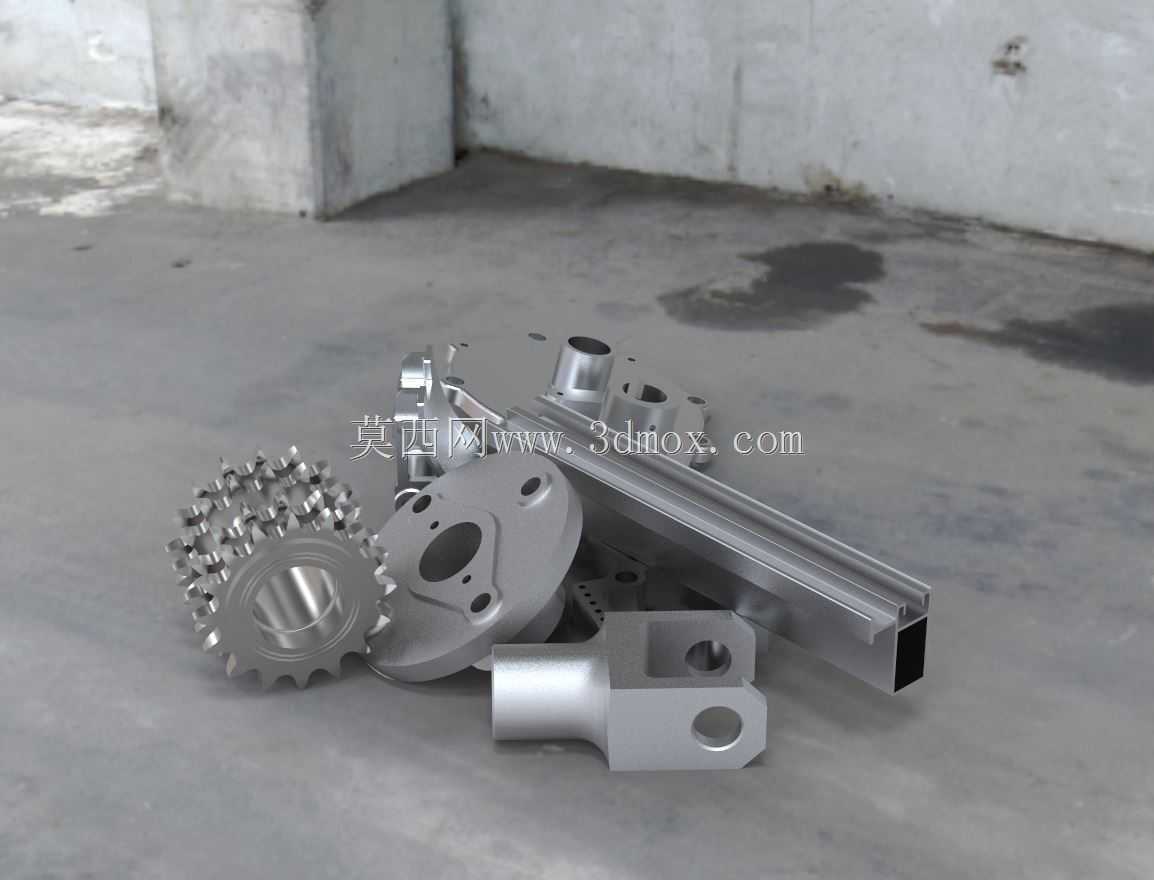

　　日常机械结构设计练习过程中，常需要借助零散的实体零部件来验证装配逻辑、公差配合以及不同构件间的空间干涉情况，这类散落在操作工位地面的练习部件，恰恰覆盖了机械传动、型材搭建、铰接连接等多个常见结构模块的典型特征。其中的链轮构件，是链传动系统里的核心啮合零件，常规应用在输送线、机床进给机构、农业机械的动力传递环节，齿形的轮廓精度直接决定了传动过程的平稳性，建模时需要严格匹配对应链条的节距、滚子直径参数，齿根圆弧的过渡处理要避免应力集中，实际装配时还要保证链轮与传动轴的同轴度，防止运转过程中出现跳齿、链条磨损加剧的问题。图中的带孔圆盘类零件属于法兰类连接件，这类零件广泛应用在管路连接、轴端固定、模组拼接场景，

　　盘面上的安装孔位需要根据对接件的螺栓规格做公差匹配，孔位的位置度公差直接影响装配的顺畅度，不同工况下的法兰还要考虑端面的平面度要求，高压管路场景下的法兰还需要加工密封槽来放置密封圈，避免介质泄漏。图中的长条形构件是工业铝型材，这类构件是自动化设备机架、工作台架、防护围栏搭建的常用基础材料，截面的槽口尺寸是标准化设计，可通过配套的螺栓、角码实现快速拼接，不需要额外做焊接加工，调整布局时拆装也十分便捷，选型时需要根据承载要求计算型材的截面惯性矩，避免搭建后的机架出现挠度变形过大的问题，型材的端面通常需要配合端盖、脚轮或者脚杯来完成整台设备的支撑调平。图中的带铰接孔块状零件属于铰接连接件，这类零件常用在需要相对转动的机构连接位置，

　　比如连杆机构、夹具的开合结构、设备门的铰链位置，零件上的铰接孔需要匹配销轴的直径做间隙配合，孔的内壁粗糙度会直接影响铰接转动的顺畅度以及长期使用的磨损速率，部分重载场景下的铰接孔还需要压入铜套或者轴承来提升耐磨性能。这类零散练习部件的建模过程，不需要追求整机的完整装配逻辑，反而可以针对单个零件的加工工艺、公差标注、配合要求做针对性练习，比如链轮的齿形生成可以借助三维软件的插件完成，但后续的倒角、键槽加工特征的添加，需要结合实际铣削、插削的加工工序来做特征顺序调整，避免出现建模特征无法在实际机加工中实现的问题。铝型材的建模不需要逐一刻画截面的每一处细节，只需要保证外轮廓尺寸、槽口安装尺寸、端面连接孔位的准确性即可，

　　因为这类型材属于标准外购件，实际设计时直接调用标准库模型即可，练习建模主要是为了熟悉其安装边界尺寸，方便后续做机架整体布局时预留足够的装配空间。法兰盘类零件建模时，要区分安装孔是光孔还是螺纹孔，不同的孔型对应不同的装配工艺，光孔通常用于穿螺栓配合螺母锁紧，螺纹孔则是直接在盘面上攻丝，适合空间受限无法放置螺母的安装场景，盘面的厚度需要根据螺栓的锁紧力、承压要求做核算，避免锁紧时出现盘面变形。铰接类零件建模时，要重点关注铰接孔的中心距尺寸，这个尺寸直接决定了连杆机构的运动行程，一旦中心距出现偏差，整个机构的运动轨迹就会偏离设计预期，甚至出现运动死点。在日常的设计练习中，把这类零散的零件按照不同的应用场景做虚拟装配，可以快速熟悉不同零件的配合要求，比如把链轮安装到传动轴上，需要添加键连接来传递扭矩，同时要在轴端添加挡圈或者锁紧螺母来固定链轮的轴向位置，避免运转时出现轴向窜动；把铝型材和角码、连接件拼接时，要注意螺栓头的尺寸是否会和型材槽口产生干涉，预留足够的扳手操作空间；法兰盘对接时，要保证两个对接法兰的孔位同轴，避免螺栓无法穿入。这些零散的零件虽然没有组成完整的设备，但每一个零件都对应着实际工业场景里的具体应用，通过对这类零件的建模、装配练习，可以快速夯实结构设计的基础能力，避免在后续整机设计时出现基础的选型、配合错误。
