矿用螺旋洗砂设备三维结构设计

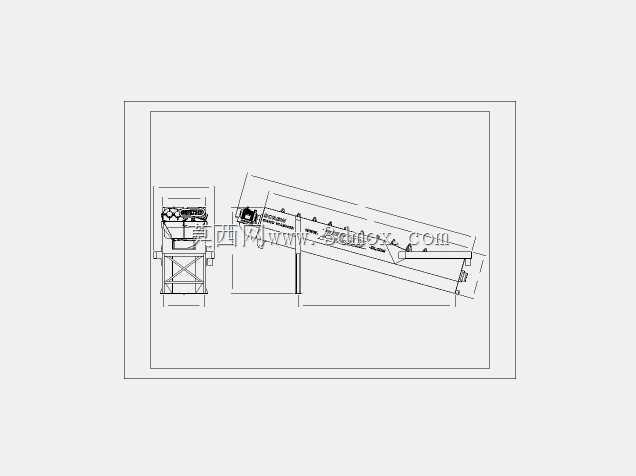

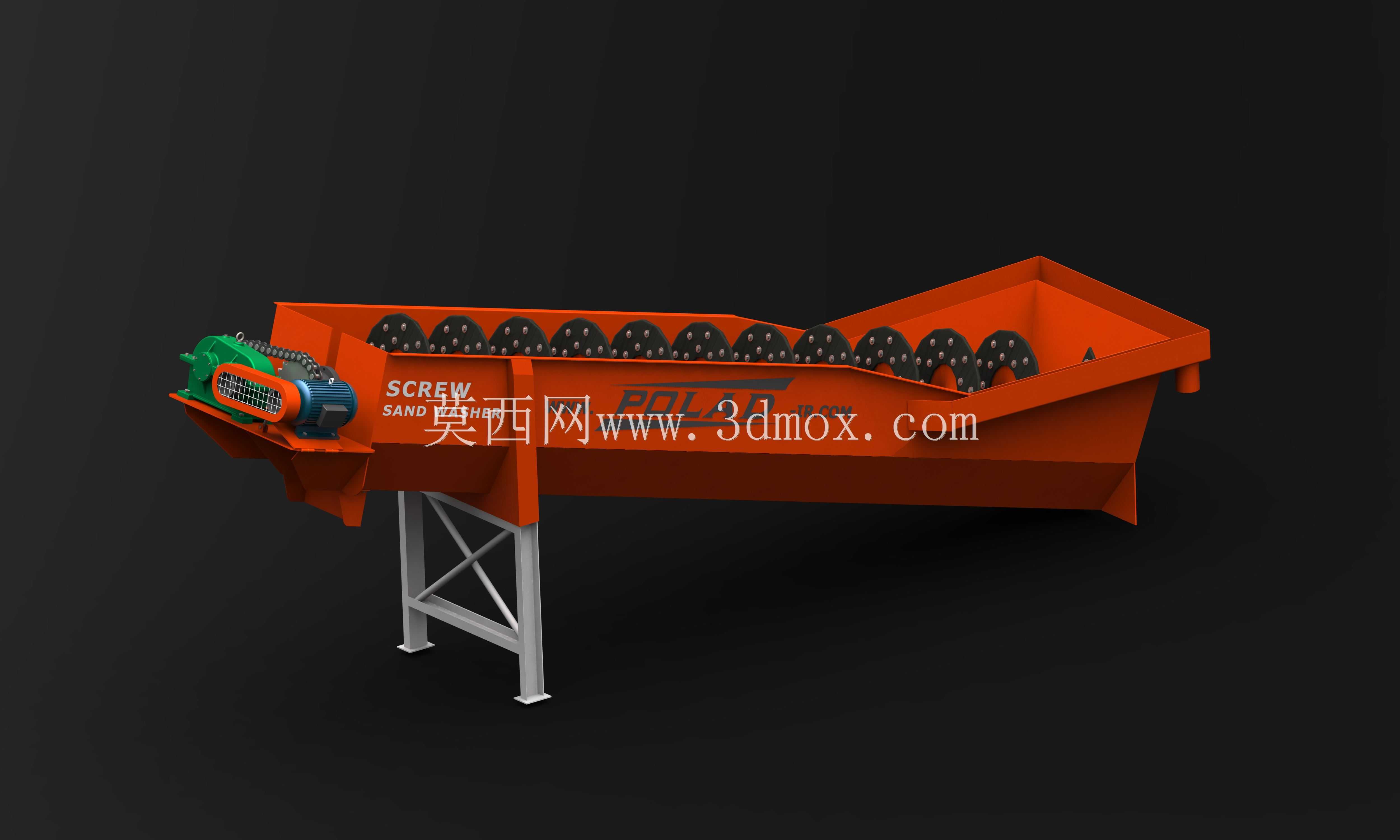

　　在砂石骨料生产、矿山选矿、基建工程砂石预处理等场景中，砂石原料夹带的泥土、石粉与杂质会直接影响成品骨料的级配性能与工程使用强度，螺旋冲砂设备正是针对这类湿法制砂、矿料清洗分级需求开发的核心处理装备。这套三维结构完整还原了设备的实际作业形态，槽体采用长槽式倾斜布置结构，整体安装倾角设置为15.5度，这种角度设计既可以保证槽内物料在螺旋叶片推动下沿槽体向上输送的过程中，有足够的停留时间完成浸泡、搅拌、擦洗作业，又能让被冲洗下来的泥尘、杂质随溢流水从槽体低端的溢流口排出，实现干净砂石与废水泥浆的有效分离。设备的公称长度设置为6米，螺旋叶片直径100厘米，对应每小时300吨的处理容量，这个参数匹配的是中型砂石生产线的处理量级，

　　既不会因为处理能力不足造成产线堵料，也不会因为设备冗余过大造成场地与动力的浪费。从结构设计逻辑来看，整套设备的受力框架做了针对性的加强设计，槽体底部的支撑支架采用型钢焊接的桁架结构，四个支撑脚的位置对应槽体的受力集中点，分别布置在驱动端下方、槽体1/3长度位置、槽体2/3长度位置以及槽体尾端下方，避免长槽体在满料运行时出现挠度变形，影响螺旋轴的同轴度。驱动端布置在槽体的高端位置，电机与减速机通过联轴器直接连接螺旋主轴，这种高位布置的设计可以避免作业过程中槽内的水、泥浆飞溅渗入传动部件，延长传动系统的使用寿命，同时驱动端的密封结构采用多重填料密封加挡水环的组合设计，防止细砂颗粒进入轴承座造成磨损。

　　螺旋轴上的叶片采用耐磨合金材质分段焊接固定，叶片边缘做了加厚处理，因为在洗砂作业过程中，叶片持续与砂石颗粒摩擦，是整台设备磨损最快的部件，分段式的叶片设计也方便后期运维时单独更换磨损段，无需整根螺旋轴返厂维修。槽体的侧板与底板采用加厚钢板焊接，内壁可以根据实际使用需求加装耐磨衬板，应对高磨蚀性矿料的长期冲刷，槽体低端设置有进料口与溢流堰，进料口位置正对螺旋轴的起始段，原料进入槽体后首先被旋转的螺旋叶片充分搅拌，配合从槽体不同位置注入的高压冲洗水，让包裹在砂石表面的泥土、石粉充分解离，悬浮在水中的细泥随水流从溢流堰溢出，沉降在槽底的干净砂石则被螺旋叶片持续向上推送，从槽体高端的出料口排出，完成整个清洗分级过程。在安装边界方面，

　　这套设备的安装基础需要做平整的混凝土硬化处理，四个支撑脚的位置需要预留地脚螺栓孔，安装时需要调整槽体的倾斜角度至设计值，保证螺旋轴的同轴度误差在允许范围内，驱动端需要预留足够的检修空间，方便后期对电机、减速机、轴承部件进行维护保养，设备的进料端需要与上一级的给料设备出料口做软连接，避免给料时的冲击载荷直接传递到槽体上，出料端则需要对接后续的输送设备或者成品料堆。从三维建模的细节来看，模型完整还原了设备的所有结构细节，包括驱动端的电机、减速机护罩、槽体的加强筋、支撑支架的连接节点、螺旋叶片的排布角度、槽体上的进出料口结构，甚至连螺栓连接的位置都做了准确还原，能够直接用于设备的结构校核、安装布局模拟、产线方案演示，也可以作为同类洗砂设备改型设计的基础参考框架。在实际选型应用中，这类螺旋冲砂设备相比轮式洗砂机，具备处理能力大、清洗效果好、对高含泥量原料适应性强的特点，尤其适合处理含泥量超过10%的山砂、风化砂以及选矿流程中的矿料擦洗分级作业，设备运行时的转速设置较低，螺旋轴的转速控制在合理区间，既保证足够的搅拌擦洗力度，又不会造成过度磨损，同时设备的运行噪音低，维护成本低，能够长期在露天的矿山、砂石场环境下稳定运行。
