车载移动式矿用砂石筛分储料砂斗结构

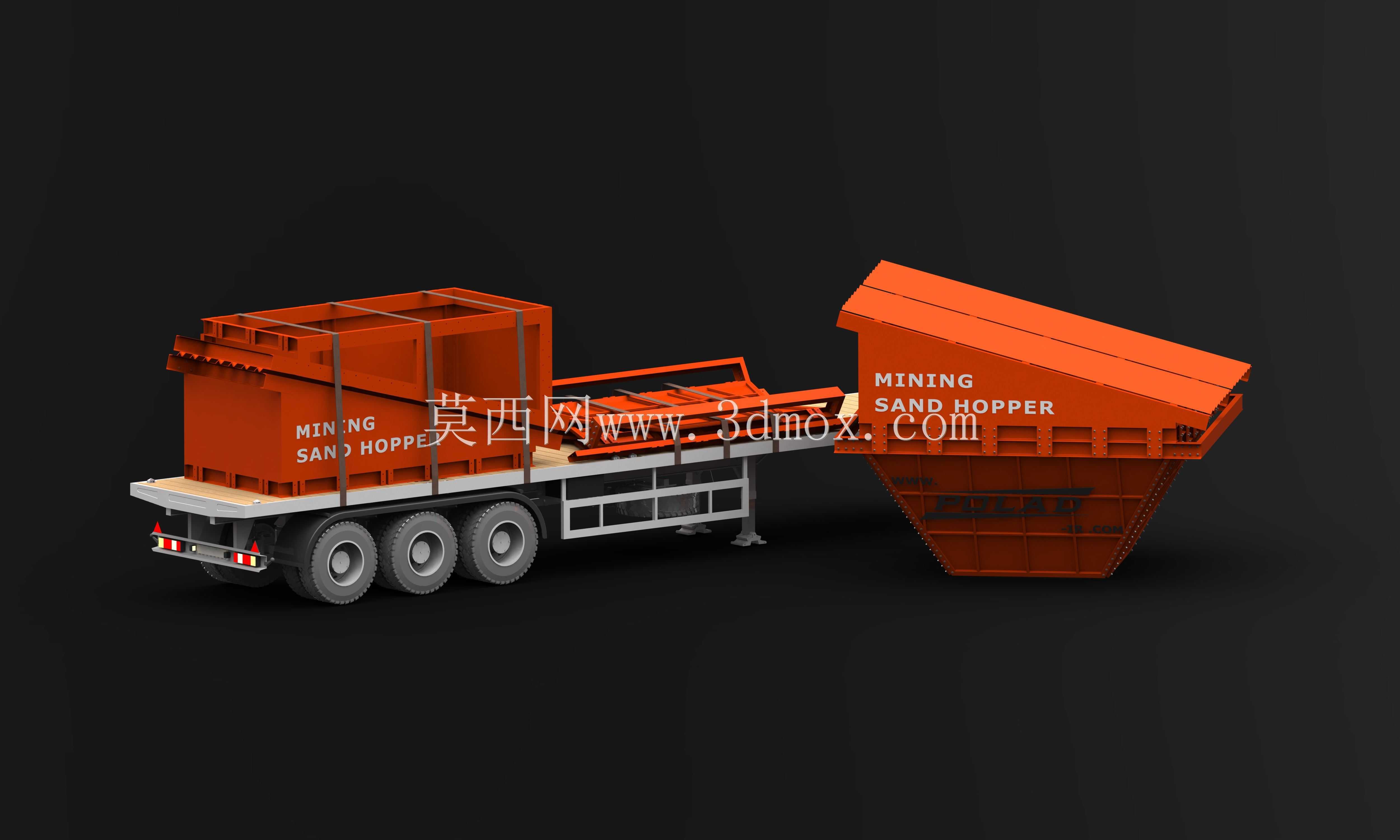

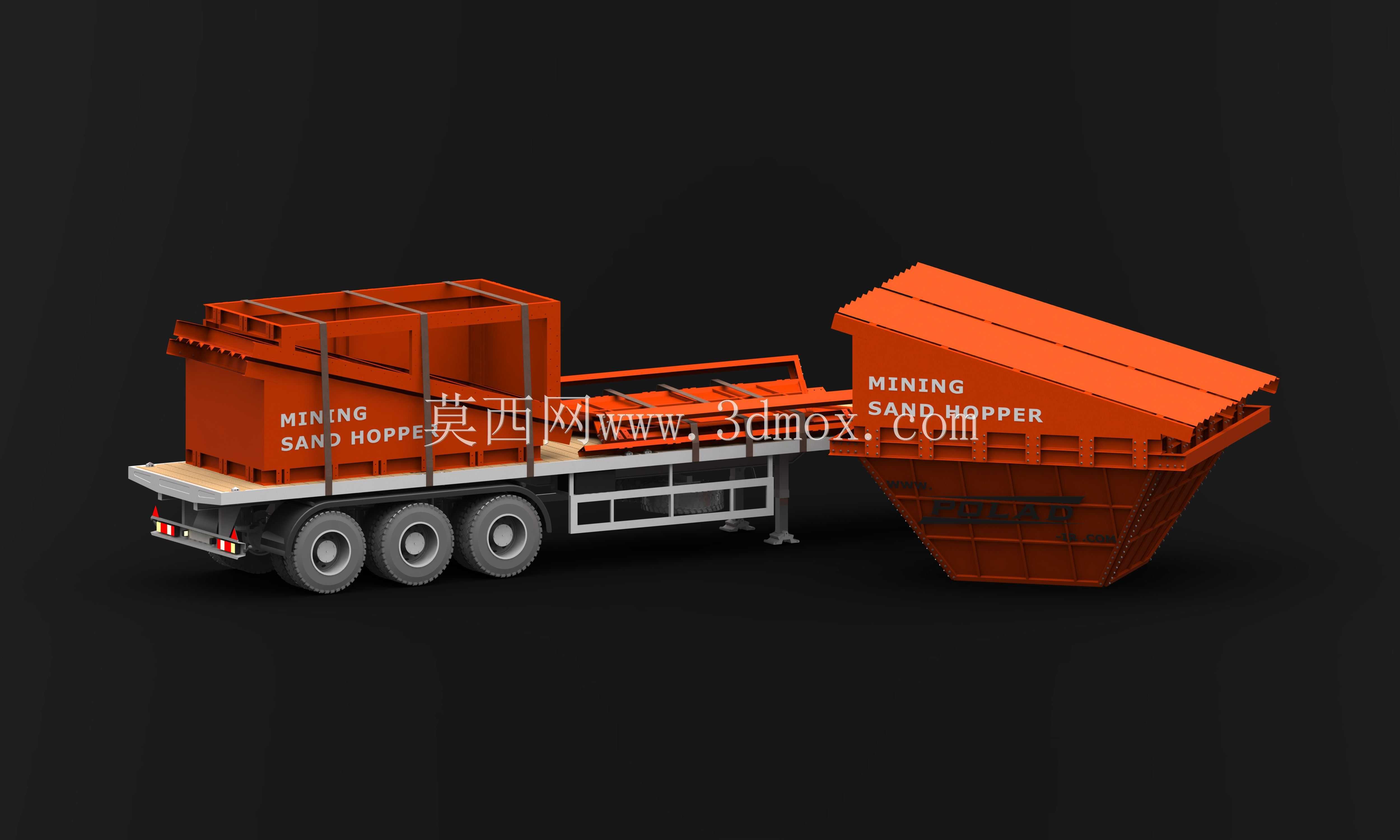

　　在露天矿山采场、砂石骨料加工临时作业点、基建工程现场碎石加工工段这类不具备固定生产线搭建条件的作业场景中，固定式受料筛分装置往往受场地硬化、基础浇筑、管线布设的限制，无法快速转场适配分散作业需求，这款拖挂移动式矿用砂斗的结构设计，正是针对这类流动作业场景的痛点完成的三维结构落地。整套设备采用半挂拖挂式承载底盘作为安装基体，底盘选用三轴重载货运挂车底盘结构，承载梁采用高强度工字钢焊接成型，可在非铺装的矿区临时路面完成长距离转场拖运，无需额外拆解运输单元，到场后仅需支起底盘侧方的液压支腿完成水平调平，即可接入给料、出料端的输送设备投入作业，省去了固定料仓所需的混凝土基础施工周期，适配短周期、多点位的分散砂石处理作业需求。

　　设备核心功能单元分为受料储料段、筛分输送段、出料导料段三个部分，受料段的料斗进料开口尺寸为4m×4m，可适配50型及以下轮式装载机的卸料作业，料斗内壁铺设耐磨衬板，可承受粒径300mm以下原矿、碎石的直接冲击，料斗下部设置可调开度的闸门结构，可根据后端筛分设备的处理能力调整给料量，避免瞬时给料过多造成筛网堵孔、输送设备过载。筛分单元的筛网安装倾角设置为15度，该角度经过散体物料动力学仿真验证，既可以保证砂石物料在筛面有足够的停留时间完成分级筛分，又不会因倾角过小造成物料堆积、筛面利用率下降，筛网采用模块化快装结构，可根据出料粒度需求快速更换不同孔径的筛网，完成粗砂、中砂、细砂的分级作业，筛箱侧部设置振动电机安装位，

　　三维建模阶段已完成振动载荷的模态校核，避免作业过程中筛箱与底盘结构发生共振。出料段的导料斗出料尺寸为2m×2m，可直接对接皮带输送机的受料点，导料斗内部设置导流挡板，可调整落料点位置避免皮带偏载，整套设备的有效容积为16立方米，可作为临时储料单元平衡前端装载机上料与后端筛分输送作业的产能差，避免前端上料间断造成后端生产线空转，或是上料过快造成物料溢出。从三维建模的设计逻辑来看，整套结构的受力点均做了加强处理：料斗与底盘连接的位置设置了加厚的连接支座，焊缝位置均做了应力释放的结构倒角，避免长期受振动载荷出现焊缝开裂；底盘支腿的支撑点对应料斗满载时的重心投影位置，保证满载状态下设备的抗倾覆稳定性满足野外作业的安全要求；

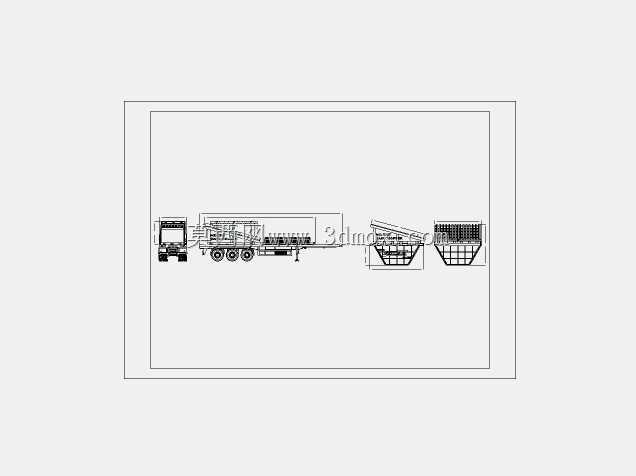

　　所有外露的结构棱边均做了圆角处理，避免现场安装、检修过程中出现磕碰划伤。设备的外形边界完全满足公路运输的外廓尺寸要求，转场时无需拆卸上部料斗结构即可直接通过等级公路的限高、限宽要求，侧部设置的爬梯与检修平台可满足日常更换筛网、检查闸门开度的作业需求，所有转动、铰接位置均预留了润滑脂加注口的安装空间，建模阶段已完成各部件的运动干涉检查，保证闸门开合、筛网更换、支腿伸缩等动作不存在结构卡滞。不同于固定式料仓的分体安装设计，这套移动式结构将储料、筛分、给料功能集成在同一底盘上，作业时无需做各单元之间的位置校准，转场时仅需断开与外部输送设备的连接、收起支腿即可挂接牵引车头转场，大幅降低了临时作业点的设备布设成本，尤其适用于矿山生态修复过程中的碎石资源化处理、高速公路标段沿线的临时骨料加工、小型露天采石场的分散作业场景，结构设计阶段充分考虑了矿区作业的恶劣工况，所有结构件的材质选型、壁厚设计均预留了足够的磨损余量，可适应高磨蚀性砂石物料的长期作业需求。
