螺旋输送机配套手动滑动卸料闸门结构

　　在散装物料输送的现场工况里，螺旋输送机的出料端管控一直是容易被忽略却直接影响生产效率的环节，这款手动滑动门正是针对螺旋输送机出料口的通断控制需求设计的配套构件，主要适配水泥、粉煤灰、矿粉等粉状、小颗粒状散装物料的输送场景，常见于搅拌站料仓出料衔接、粮食加工中转、建材生产输送线等需要人工控制物料通断的工位。从实际使用逻辑来看，这类滑动门不需要复杂的电控或气动配套，完全依靠手轮驱动内部闸板做水平滑移，就能实现出料口的全开、全关以及任意开度的调节，现场操作人员可以根据下游接料设备的处理速度，灵活调整闸门开度控制物料流量，避免出现物料冲料、堵料或者下料不均的问题，尤其适合没有自动化控制配置的中小型输送线，或者作为自动闸门的备用手动机构，在检修、电控故障时保障基础的出料管控功能。

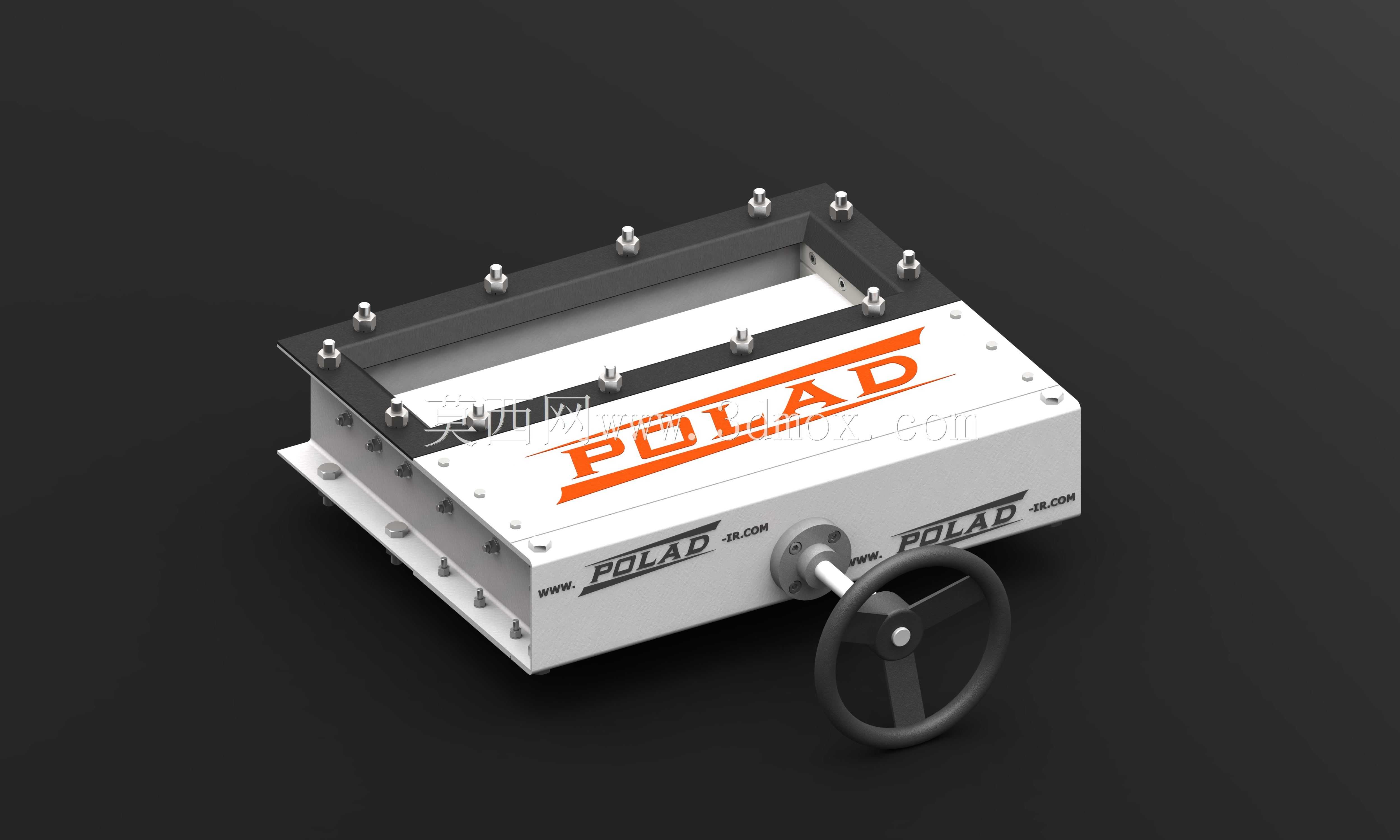

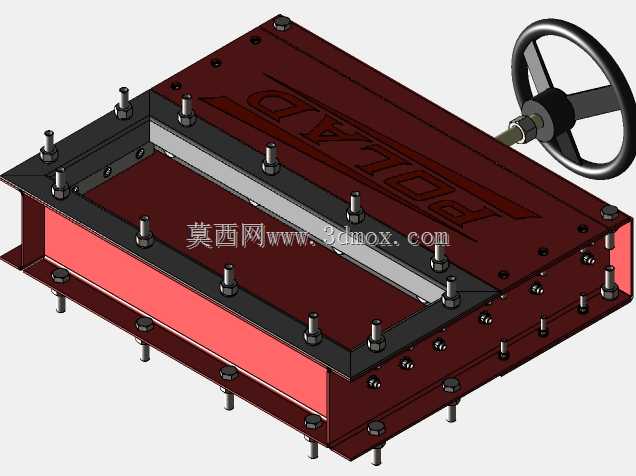

　　设计层面上，这款滑动门采用框架式箱体结构，整体外壳采用钢板折弯焊接成型，所有连接位置都通过螺栓加密封垫的形式做密封处理，避免粉状物料从装配缝隙溢出造成现场扬尘，符合散装物料输送的防尘要求。驱动部分采用手轮配合丝杆传动的结构，手轮的轮辐尺寸经过适配，操作人员站在设备侧面不需要过度俯身就能完成操作，丝杆传动自带自锁特性，当闸板调整到目标开度后，不需要额外的锁止机构就能保持位置固定，不会因为物料的挤压冲击出现闸板自行移位的问题。闸板本身采用耐磨钢板加工，边缘做了倒角处理，在滑移过程中不会卡滞物料，即使长期接触磨蚀性较强的水泥、矿渣类物料，也能保持较长的使用寿命。顶部的法兰边框采用满焊加工，法兰面上均匀布置连接螺栓孔，可以直接和螺旋输送机的端部出料法兰、筒仓的出料口法兰做对接安装，不需要额外做过渡连接件，降低现场安装的适配难度。

　　从安装边界来看，这款滑动门的卸料通径为200×400mm，对应的安装法兰开孔尺寸需要和该通径匹配，安装时需要保证闸门的滑移方向和现场操作通道方向平行，预留出手轮操作的空间，手轮外侧距离周边设备或者墙体的距离不小于300mm，方便操作人员转动手轮。设备整体的安装高度需要结合下游接料设备的进料口高度确定，保证闸门出料端和接料口之间的落差控制在合理范围，落差过小容易造成物料堆积堵料，落差过大则会增加物料扬尘。除了手动操作的版本，这款结构也可以通过加装电动推杆、气动气缸的方式改造成自动控制闸门，只需要在原有的闸板驱动端预留驱动件安装接口即可，不需要对整体框架做大幅改动，能够适配不同自动化程度的输送线改造需求。

　　在实际选型应用中，需要注意这类滑动门适合的物料粒度不超过10mm，水分含量不能过高，避免湿粘的物料粘在闸板或者框架内壁上，造成闸板卡滞、关闭不严的问题。日常维护时只需要定期在丝杆传动位置涂抹润滑脂，检查连接螺栓的紧固情况，清理闸板缝隙里卡滞的物料颗粒即可，不需要复杂的维护保养，整体结构的可靠性很高，能够在粉尘较大的工况下长期稳定运行。和传统的翻板式卸料门相比，这种水平滑移的闸门在全开状态下不会占用出料口的上下空间，通流截面完全开放，不会出现物料卡挂在翻板转轴上的问题，对于流动性较好的粉状物料来说，下料的通畅性更有优势；和插板阀相比，这款结构的手轮驱动操作力更小，即使是尺寸较大的通径，操作人员也能轻松完成开关操作，不需要借助额外的加力杆，更适合现场频繁调节开度的使用需求。
