矿用进料筛分砂斗结构设计

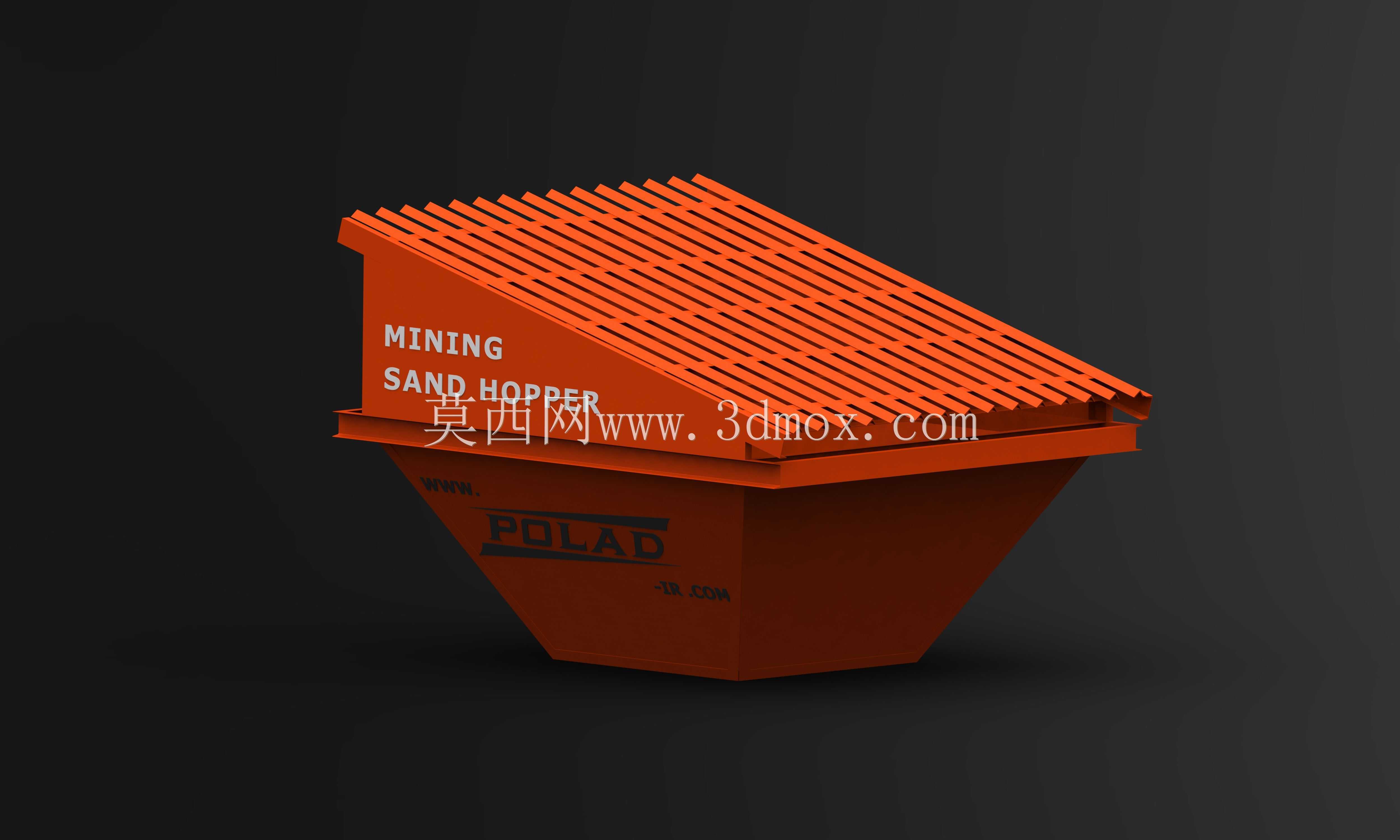

　　在矿山散料处理的作业链路里，这类带顶部格栅的砂斗通常布置在初级破碎、洗选工序的前端衔接位置，承担来料暂存、大块异物拦截、均匀导料的核心作用，是散料输送系统里衔接采掘运输端与洗选加工端的关键中转结构。从现场工况适配角度出发，该砂斗的顶部格栅采用等间距平行栅条结构，栅条沿来料下落方向倾斜布置，既可以让符合粒度要求的矿砂、砾石直接穿过栅格落入斗腔，也能将混入来料的超径石块、采掘过程夹带的金属构件、木质杂物拦截在格栅表面，避免大块异物进入后续洗选、破碎设备造成卡滞、衬板异常磨损甚至设备过载损坏的问题，倾斜布置的栅格也能让拦截下来的大块物料顺着斜面滑至格栅侧边的收集区域，无需频繁停机清理栅面，保障连续作业的效率。

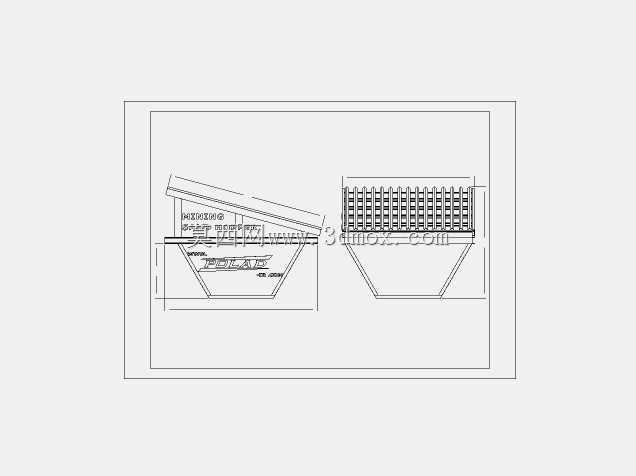

　　斗体采用上宽下窄的倒方锥结构，进料端的敞口尺寸设计为4m×4m，足够匹配常规矿用自卸卡车、前端装载机的卸料半径，现场安装时不需要额外增设宽幅接料导板，就能覆盖常规卸料作业的落料范围，减少卸料过程中的物料撒漏问题；斗体下部的出料口尺寸为2m×2m，能够直接对接下方的皮带输送机、振动给料机的进料口，出料截面的收缩角度经过物料安息角校核，针对矿砂、水洗砾石这类散料的流动特性设计，不会出现物料在斗壁挂料、起拱堵料的情况，保障物料能够依靠自重均匀连续地从出料口排出，不需要额外增设空气炮、振动电机等辅助破拱装置，简化了现场配套安装的工作量。

　　顶部筛网的倾斜角度设置为15度，这个角度是结合矿山现场来料的冲击特性、筛分效率综合确定的：角度过小的话，拦截的大块物料无法顺利滑离栅面，容易堆积在栅格上堵塞筛孔，影响合格物料的过筛效率；角度过大则会导致来料在栅面停留时间过短，部分合格物料来不及穿过栅格就随大块物料滑出，造成有效物料的流失。斗体的侧壁采用加厚耐磨钢板焊接结构，外侧布置有横向与纵向的加强筋板，能够承受装载机卸料时大块物料的直接冲击，也能耐受矿砂持续流动带来的磨粒磨损，延长设备在高磨蚀工况下的使用寿命；斗体上部的格栅栅条采用耐磨合金钢材质制作，栅条的截面形状设计为上窄下宽的梯形，既可以提升栅条的抗冲击强度，也能减少栅条之间的卡料概率，让接近筛孔尺寸的颗粒能够顺利穿过，不会卡在栅条缝隙中造成堵孔。

　　从现场安装边界来看，该砂斗的支撑结构通常采用钢结构立柱架设在洗选车间的进料平台上方，斗体的出料口与下方给料设备的进料端保留100-150mm的安装间隙，方便后期更换出料口的耐磨衬板、调整给料设备的位置；斗体的顶部格栅与进料平台的地面齐平，方便作业人员定期清理格栅上拦截的杂物，也能避免卸料时物料从格栅侧边撒落到平台下方。在洗砂作业场景中，该砂斗还可以配套高压喷淋管路，在格栅位置增设喷淋头，来料经过格栅时就可以进行初步的预湿、预洗，将附着在矿料表面的泥土提前打散，减少后续洗选设备的处理负荷，提升洗砂作业的整体效率。针对不同矿山的物料特性，该结构还可以灵活调整栅条的间距，比如处理粗粒级矿砂时可以适当加大栅缝，处理细粒级洗选物料时缩小栅缝，适配不同的筛分粒度要求；斗体的内壁也可以根据物料的磨蚀性，更换不同材质的耐磨衬板，比如在处理高硬度石英砂类物料时，加装橡胶衬板或者陶瓷衬板，进一步降低斗壁的磨损速度，减少设备的维护频次。
