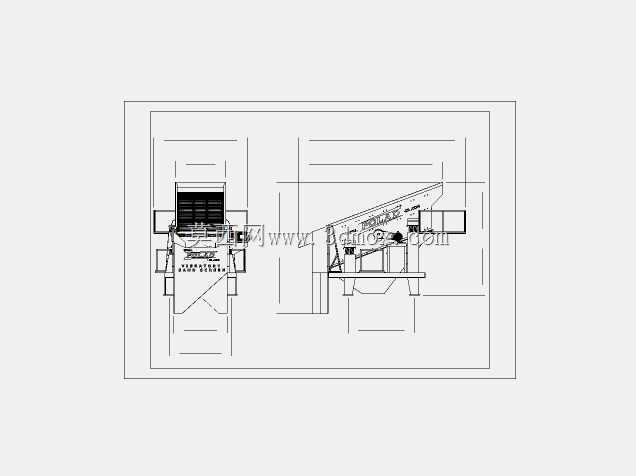

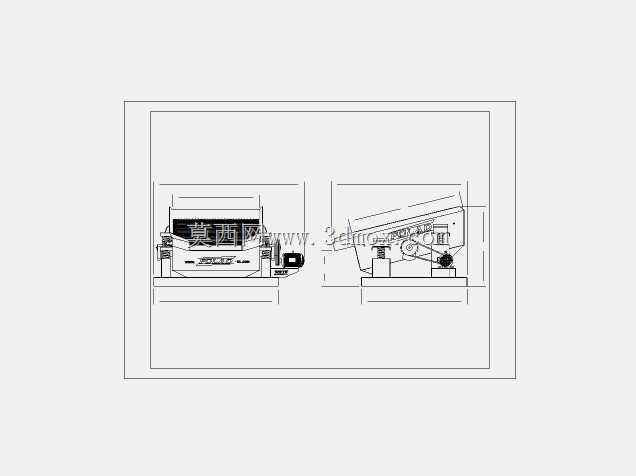

矿用三层筛面直线振动筛分设备结构

　　在砂石骨料生产、选矿厂物料分级、煤炭洗选这类散状物料处理的生产现场，筛分环节的处理能力直接决定整条产线的连续运转效率，振动筛作为核心分级设备，其结构设计的合理性直接影响筛分精度、处理量与长期运行的可靠性。这款三层筛面的振动筛，针对300吨每小时的处理量级做了结构适配，3x6米的单块筛面尺寸，在安装阶段需要提前核算土建基础的承载冗余，设备进料端与出料端的衔接落差要匹配上游给料设备、下游输送设备的接口高度，避免出现物料堆积或者落料冲击过大的问题。从结构设计逻辑来看，该设备采用双振动电机激振的结构布局，激振器安装位置经过动平衡校核，确保设备运行时筛面的振动轨迹保持稳定的直线形态，筛面沿物料流动方向保持合适的倾角，

　　既能够让物料在筛面上保持匀速向前的流动状态，避免厚料层堆积导致的筛孔堵塞，也能让不同粒径的物料有足够的触筛概率，提升分级精度。三层筛面的配置可以一次性将入料物料分成四种不同粒径等级，减少产线中筛分设备的配置数量，压缩产线的占地面积与设备投资成本。筛箱部分采用铆接与焊接组合的连接结构，侧板选用高强度钢板折弯成型，避免长期受交变振动载荷出现焊缝开裂的问题，筛网的固定结构采用快拆式压条设计，现场更换磨损筛网时不需要动用大型吊装工具，能够大幅缩短设备维护的停机时间。设备的支撑结构采用螺旋弹簧加橡胶阻尼的组合隔振方式，能够将设备运行时传递到基础的动载荷降低80%以上，避免振动传导影响周边其他设备的正常运行，

　　在安装时需要注意隔振弹簧的预压量保持一致，避免筛箱出现偏摆导致筛面受力不均，加速局部筛网的磨损。在实际选型应用中，这类大处理量的振动筛通常配置在中细碎环节之后，对破碎后的矿石、岩石物料进行粒度分级，合格粒径的物料进入下一段工序，超粒径物料返回破碎机再次破碎，形成闭路循环；在洗砂生产线中，该设备也可以搭配喷淋装置，对砂石物料进行清洗脱泥，同时完成粒度分级，减少单独配置洗选设备的成本。设计建模阶段，需要重点校核筛箱侧板的固有频率，避开设备工作时的激振频率，防止出现共振问题导致的结构疲劳损坏，同时要对激振器的安装轴承位做同轴度公差约束，保证轴承运行时的温升控制在合理区间，延长轴承的更换周期。设备的进料口设置有缓冲衬板，

　　能够承接上游给料设备落下的物料冲击，避免物料直接冲刷筛网导致的进料端筛网过早磨损，出料端设置有不同粒径的导料溜槽，溜槽的倾斜角度要大于物料的安息角，保证分级后的物料能够顺畅流入下游输送设备，不会出现溜槽堵料的问题。从安装边界来看，设备两侧需要预留至少1.2米的检修通道，方便日常检查激振器的润滑状态、筛网的磨损情况，设备上方需要预留足够的吊装空间，方便后期更换激振器、筛网等易损部件，设备基础的地脚螺栓需要采用二次灌浆的方式固定，保证基础与设备底座的连接强度，避免长期运行出现地脚螺栓松动的问题。
