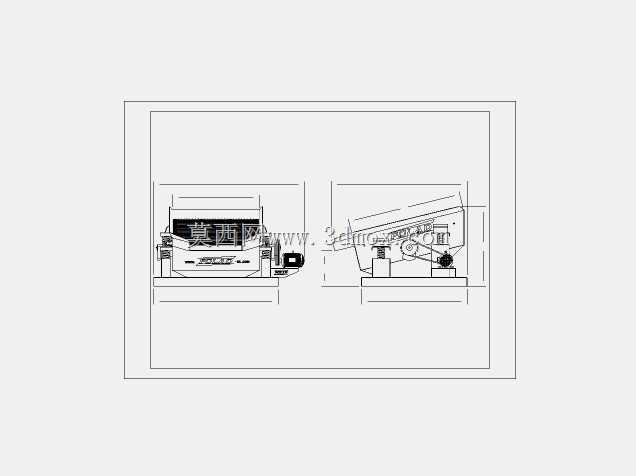

矿用分级作业立式格栅筛分构件

　　在砂石骨料生产、露天采矿原煤分级、建筑废渣资源化处理这类散料处理场景里，筛分环节的可靠性直接决定整条产线的连续运转时长，很多现场运维人员都遇到过传统平板筛网易卡料、大粒径物料砸损筛网导致非计划停机的问题，这款立式格栅筛分构件就是针对这类痛点做的结构优化设计。不同于常规水平布置的筛网结构，该构件采用立式狭长框架布局，整体为双竖梁搭配两道横向加强筋的框式结构，顶部设置两个带安装孔的挂接端，底部预留铰接定位点位，安装时可直接卡入筛机主体的侧装导轨槽内，不需要额外焊接固定支架，单根构件的安装边界控制在窄幅竖向空间内，多根构件并排布设时可根据待筛分物料的粒径要求调整相邻构件的间隙，适配100mm以下不同粒级的粗筛分作业需求。从结构受力角度看，

　　设计时特意将竖梁截面做了变厚度处理，物料冲击频次最高的中下部区域壁厚比上部挂接段厚30%，两道横向加强筋分别布置在整体高度的三分之一和三分之二位置，既避免长竖梁受物料冲击产生共振变形，又不会因为加强筋过多阻挡物料通行造成卡堵，构件表面做了圆弧过渡处理，所有棱角位置都做了R5以上的圆角，减少尖锐棱角对物料的卡滞，也能降低物料冲刷造成的局部磨损。实际作业过程中，待筛分物料从设备上部进料端落入后，会顺着立式格栅的间隙完成分级，粒径小于格栅间隙的物料直接透过间隙进入下一级输送设备，大于间隙的粗颗粒物料会沿着格栅立面滑向粗料收集端，这种立式布置的结构相比水平筛网，物料与筛面的接触面积更小，湿黏物料不容易粘附在筛面上，

　　哪怕是含水率超过12%的河沙、煤矸石混合料，也能有效减少筛孔堵塞的概率。单组筛分单元搭配12根该格栅构件时，可实现每小时300吨左右的粗筛分处理能力，适配1x2平方米的筛面安装空间，安装时需要注意顶部挂接端的销轴要加装防松垫片，底部铰接点要预留2mm左右的窜动间隙，避免设备运行过程中热胀冷缩造成构件挤压变形。很多现场改造案例里，将传统冲孔筛板替换成该类格栅构件后，筛网的更换周期能从原来的20天延长到3个月以上，日常运维只需要每班停机时用高压水枪冲洗格栅间隙即可，不需要频繁停机更换磨损筛网，尤其适合矿山粗碎段、洗砂生产线头段分级、煤炭露天开采端的原煤预筛分这类重载、高磨损的作业场景。设计建模阶段，特意对构件的受力做了仿真验证，

　　模拟10kg重的矿石从2米高度直接砸向格栅中部位置时，结构的最大变形量控制在0.2mm以内，远低于行业允许的1mm变形阈值，同时整体重量比同规格的铸钢筛板轻40%，能降低筛机驱动电机的负载，减少设备运行的能耗。构件的挂接端采用了圆弧面设计，和筛机挂接座的接触为面接触，相比传统的点接触挂接结构，应力集中系数降低60%，不会出现挂接端断裂导致构件脱落的问题，底部的铰接点位采用自润滑衬套配合，不需要日常加注润滑脂，能适应多粉尘、高湿度的恶劣作业环境。
