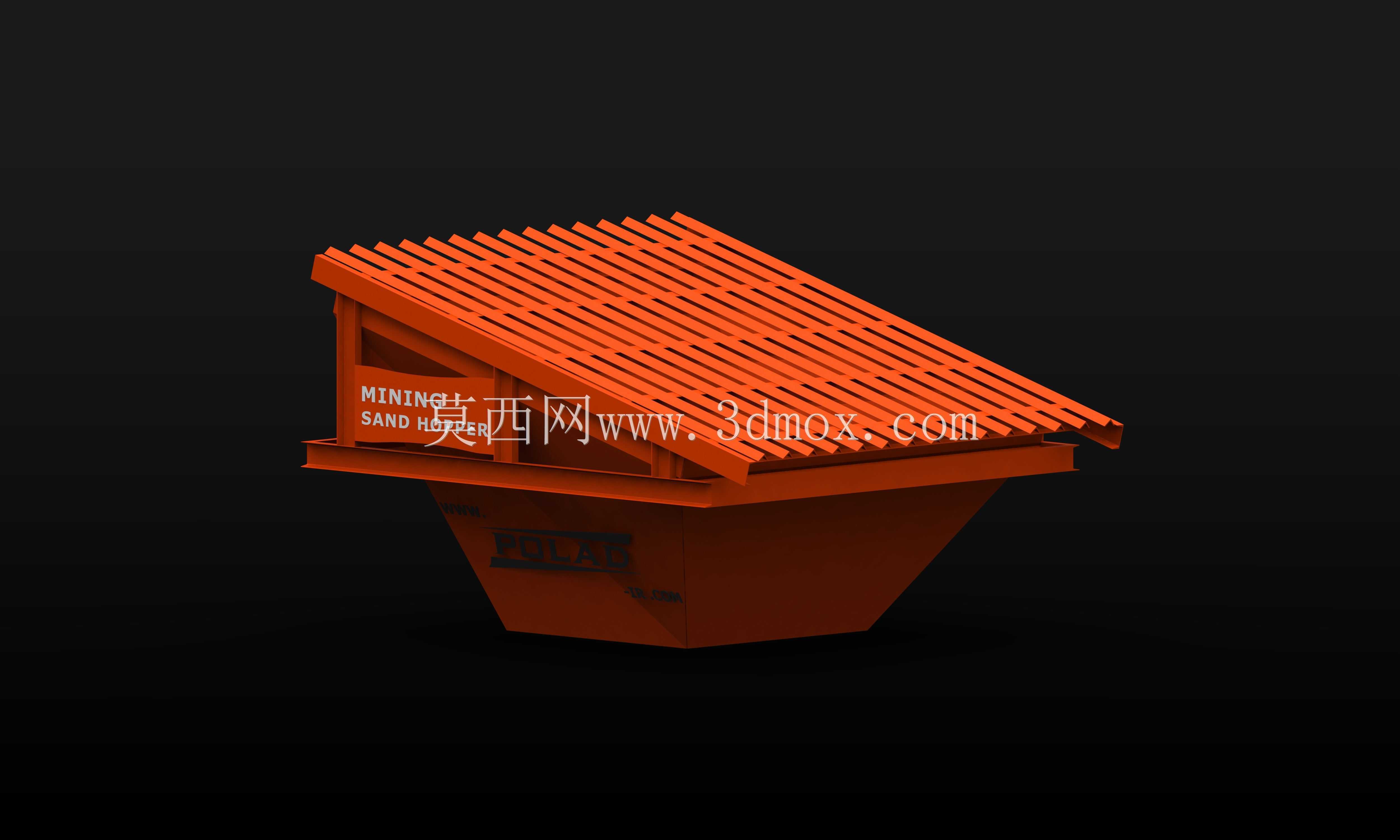

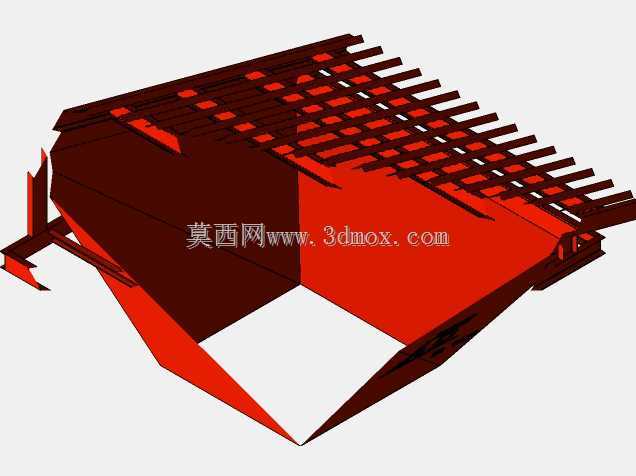

矿山筛分输送用矿用砂斗结构设计

　　在矿山采选、砂石骨料加工、洗煤厂物料预处理环节，矿用砂斗是衔接破碎、筛分、输送工序的关键中转承载装置，不同于普通储料斗，这类带顶部筛网结构的砂斗同时承担初级筛分、物料暂存、均匀给料三重作用，能在物料进入后续细筛、洗选设备前先完成大块异物、超径骨料的拦截，避免大粒径物料卡堵下游输送皮带或损坏洗选设备的核心部件。从现场安装适配角度看，该砂斗的进料口尺寸设置为4m×4m，能够直接匹配多数矿山粗碎设备的出料溜槽宽度，不需要额外加装变径溜槽就能完成对接，大幅减少现场安装的改制工作量；下部出料口采用2m×2m的方形收口设计，可直接对接带宽1.2m或1.4m的皮带输送机受料段，出料口的收口角度经过物料安息角校核，针对含水率3%-8%的矿砂、

　　碎石料不会出现起拱堵料的问题，不需要额外加装空气炮或振动破拱装置就能保证物料顺畅下落。顶部的筛网采用格栅式结构，筛条采用耐磨钢焊接成型，筛网设置15度的倾斜角度，这个角度是经过多场景物料测试选定的：角度过小则超径石块无法沿筛面滑向侧边排料口，容易堆积在筛网表面堵塞筛孔；角度过大则物料在筛面停留时间过短，来不及完成透筛就直接滑走，会导致大量合格粒径物料随超径块石被排出，增加后续返料处理的工作量。筛网的格栅间隙可根据下游工序的进料粒径要求灵活调整，常规配置下间隙为100mm，能够拦截所有粒径超100mm的大块岩石、杂物，这些被拦截的大块物料会沿倾斜筛面滑到设备侧边的排料溜槽，统一收集后返回破碎工序进行二次破碎，

　　不会混入合格料流进入下一环节。从结构设计思路来看，整个砂斗采用上宽下窄的倒棱台形储料仓结构，仓壁采用厚度12mm的Q355耐磨钢板焊接成型，仓体外壁均匀布置纵向加强筋，能够承受满仓状态下矿砂的侧压力，即使在矿山现场连续24小时满负荷运行，也不会出现仓壁变形、焊缝开裂的问题。顶部筛网框架采用型钢焊接成整体式结构，通过螺栓与下部料斗仓体连接，当筛条出现长期磨损后，不需要整体更换料斗，只需要拆卸螺栓更换筛网组件即可，大幅降低现场维护的成本与停机时间。在实际工况应用中，这类矿用砂斗通常安装在粗碎破碎机与皮带输送机之间的衔接位置，也可布置在振动洗矿设备的进料端，对开采出来的原矿进行初级筛分，剔除混入原矿中的锚杆、钢板、超径石块等异物，

　　避免这些异物进入洗选设备造成卡滞、部件损坏。不同于普通的固定式储料斗，该结构的筛网与料斗采用一体化设计，不需要额外在进料端加装独立的棒条筛，能够减少一个工艺环节的设备投入，同时节省厂房内的安装空间，对于场地受限的中小型矿山洗选生产线、移动式破碎筛分站的适配性极强。设备安装时需要注意，料斗的支撑腿需要与下部基础的预埋钢板焊接固定，基础承载能力需要按照满仓物料重量的1.5倍进行校核，避免长期受料过程中出现基础沉降导致设备倾斜；筛网的安装方向需要保证超径物料的排料口朝向现场的大块物料收集区域，避免排出的大块物料堆积在设备周边影响日常巡检。日常运维过程中，只需要定期检查筛条的磨损情况、仓壁焊缝是否有开裂、出料口是否有积料结块即可，整体结构没有复杂的传动部件，运行故障率极低，能够适应矿山现场高粉尘、高湿度、物料磨蚀性强的恶劣作业环境。针对不同的物料特性，该结构还可以做适应性调整：如果处理的是磨蚀性更强的花岗岩、铁尾矿料，可以在仓壁内侧加装耐磨衬板，延长仓体的使用寿命；如果处理的是含水率较高的水洗砂料，可以适当加大出料口的尺寸，避免湿粘物料堵料；如果下游设备对进料粒径要求更严格，也可以更换更小间隙的筛网，满足不同工艺的筛分需求。
