矿用槽式螺旋洗砂设备结构设计

　　在砂石骨料加工、矿山选矿、混凝土搅拌站原料预处理等场景中，砂石原料夹带的泥土、石粉、杂质会直接影响最终成品料的级配纯度与工程使用性能，螺旋冲砂设备正是针对这类湿法制砂、天然砂提纯环节设计的核心洗选装备，通过螺旋叶片的低速搅动、推料，配合槽体内的水流冲洗，实现砂石与杂质的分离，完成清洗、分级、脱水的连续作业。

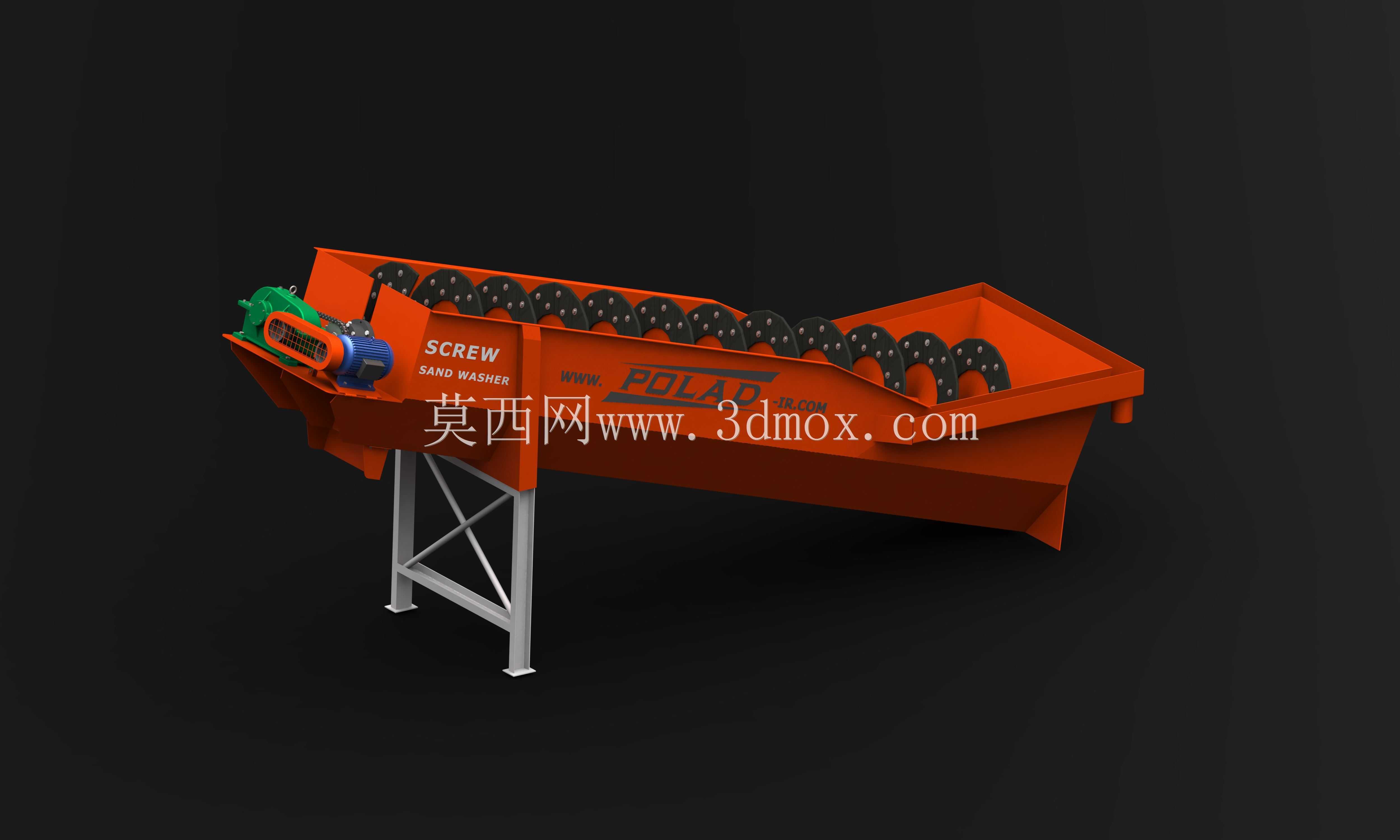

　　从设备实际作业逻辑来看，该设备采用倾斜布置的U型长槽结构，槽体低端为进料与进水区域，高端为出料排料端，螺旋轴组件沿槽体倾斜方向架设在两端的轴承座上，驱动端布置在槽体高端位置，配套减速电机通过联轴器直连螺旋轴，避免传动环节的功率损耗，同时降低槽内泥水对传动部件的侵蚀。螺旋轴上连续排布的耐磨螺旋叶片，在转动过程中一方面对槽内的砂石物料进行持续翻转、搅动，让附着在砂石表面的泥团、粉尘在水流冲刷下解离，悬浮于水面的杂质随溢流从低端的溢流口排出，另一方面通过螺旋面的轴向推力，将清洗完成的砂石物料沿着倾斜槽体向上推送，最终从高端的排料口排出，整个过程连续作业，处理量稳定，相比轮式洗砂机对细砂的流失率更低，更适合中细粒度砂石的洗选作业。

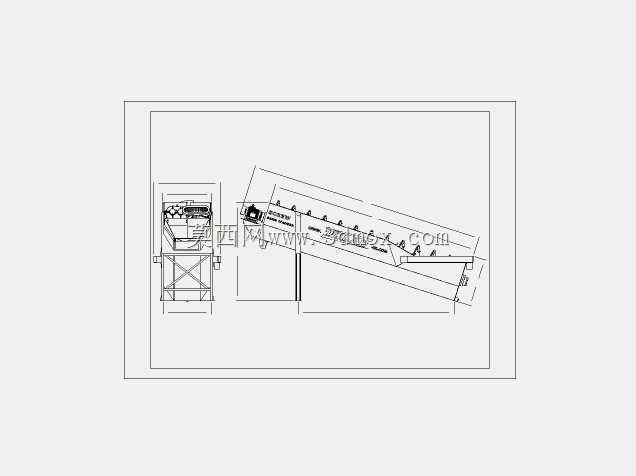

　　在结构设计阶段，首先需要明确设备的安装边界条件，该设备公称长度6米，螺旋叶片直径120厘米，安装倾斜角度设置为17.5度，这个角度是经过多场景作业验证的最优区间：角度过小会导致槽内水流流速过缓，杂质溢流排出效率低，砂石脱水行程不足导致成品含水率过高；角度过大则会增加螺旋轴的径向负载，同时物料下滑趋势增强，推料效率下降，设备处理能力无法达到设计值。配套的支撑机架采用型钢焊接的桁架结构，四条支腿通过地脚螺栓固定在混凝土基础上，支腿位置对应槽体的受力集中点，避免槽体满载时出现形变，机架的横向斜撑设计抵消螺旋转动时产生的侧向扭矩，保证设备长期运行的结构稳定性。

　　槽体作为承载物料与水体的核心部件，设计时采用加厚钢板折弯焊接成型，槽体内壁在螺旋叶片扫过的区域铺设可更换的耐磨衬板，减少砂石长期摩擦对槽体本体的磨损，延长设备整体使用寿命；槽体低端设置的进料口与进水口采用错位布置，进水方向沿槽体轴向指向溢流端，避免进水直接冲击进料区造成刚进入设备的细砂随溢流流失。螺旋轴的设计采用空心轴结构，在保证整体扭转强度的前提下降低设备自重，叶片边缘堆焊耐磨合金层，应对砂石物料的长期磨粒磨损，螺旋轴两端的密封组件采用组合式密封结构，外侧为骨架油封阻挡大颗粒泥沙进入轴承腔，内侧为填料密封进一步阻隔泥水渗透，避免轴承进砂导致的卡滞、磨损问题。

　　驱动单元的选型匹配设备450吨每小时的处理能力，选用低速大扭矩的减速电机，启动扭矩充足，可应对槽内物料沉积、满载启动的极端工况，电机与减速机的安装座集成在槽体高端的端架上，传动部件整体做防水罩壳防护，避免现场作业时的水花、粉尘侵蚀电气与传动部件。设备的进料粒度适配范围覆盖0-100mm的砂石物料，对于含泥量不超过25%的原料都能实现稳定清洗，成品砂的含泥量可控制在0.5%以下，满足商混、基建项目的用砂标准。

　　在现场安装调试时，需要重点校验螺旋轴的同轴度，保证两端轴承座的同心度偏差不超过0.5mm，避免螺旋轴转动时出现偏磨、叶片刮蹭槽体衬板的问题；空载试机时需要检查螺旋叶片的转动方向，确保推料方向指向高端排料口，空载运行2小时无异常噪音、轴承温升不超过40摄氏度后，方可进行带料调试，带料阶段逐步调整进水流量与进料量，匹配螺旋轴转速，找到溢流杂质含量与细砂流失率的最优平衡点，保证洗选效率与成品质量。

　　这类螺旋冲砂设备相比其他洗选设备，结构简单可靠，故障率低，日常维护仅需要定期检查轴承润滑情况、叶片磨损量、密封件老化情况，易损件更换便捷，适合矿山、采石场、搅拌站等长期连续作业的场景，设备整体结构紧凑，占地面积小，安装时不需要复杂的土建配套，可根据现场生产线的布置需求调整进料、排料口的对接方向，适配不同工艺布局的砂石生产线。
