注塑成型绿色塑料设备安装固定支架

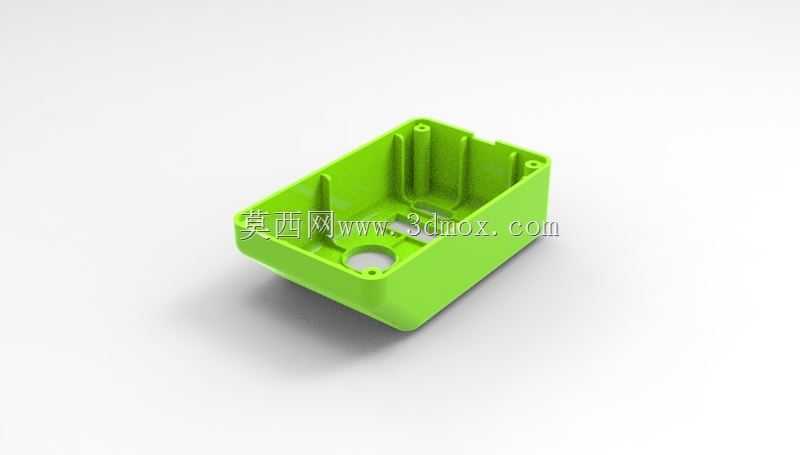

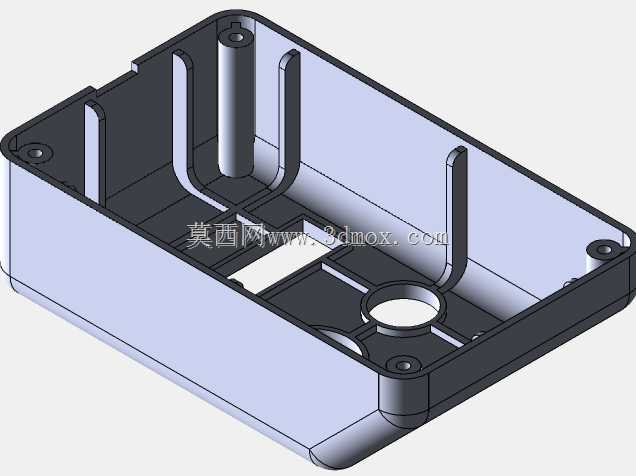

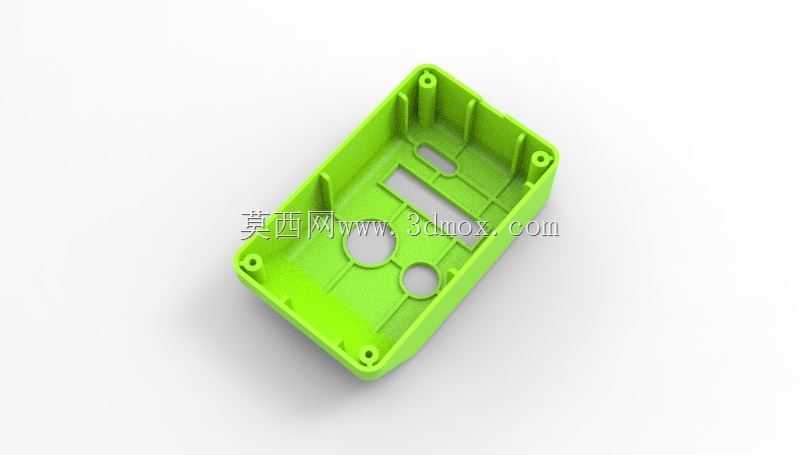

　　这款塑料支架是小型电控模块、传感单元配套的安装承载部件，日常多应用在桌面型小型检测设备、低压电控分线盒、民用小型机电产品的内部结构中，用来承装PCB控制板、小型接线端子排或是微型传感模组，避免内部电子元件直接与设备金属外壳接触，同时起到绝缘隔离、结构限位的作用。从结构设计来看，整体采用敞口盒型结构，侧壁做了均匀的壁厚过渡，转角位置全部采用圆角过渡，避免注塑成型过程中出现应力集中导致的开裂问题，也能减少装配过程中锐边划伤操作人员的风险。内腔的四个转角位置设置了带安装孔的立柱，立柱高度与内腔深度齐平，顶面做了小平面的贴合设计，用来配合自攻螺丝固定内置的电路板或者功能模块，立柱根部做了三角加强筋连接侧壁与立柱本体，提升立柱的抗扭、

　　抗弯折强度，避免螺丝锁附时立柱出现断裂变形。侧壁靠近开口的位置做了一圈微凸的止口边，用来配合上盖实现扣合或者涂胶密封，止口边的尺寸公差控制在合理范围，既保证装配时的顺畅度，也能减少配合间隙带来的防尘防护漏洞。其中一个侧壁上预留了半圆形的走线缺口，缺口边缘做了圆弧倒角，避免穿设线材时割破线皮造成短路隐患，缺口的尺寸适配常规的多芯信号线、电源线的走线需求，不需要额外在壳体上开孔走线。外形尺寸属于小型安装件范畴，整体长宽尺寸控制在一百毫米以内，高度约为长宽尺寸的二分之一，安装边界上，四个角的安装孔位采用对称布局，孔位中心距适配常规的小型模块安装标准，既可以通过侧壁的孔位直接固定在设备安装面上，

　　也可以通过内腔立柱固定内置元件后整体嵌入设备预留的安装槽内。设计过程中充分考虑了注塑成型的工艺特性，所有拔模面都设置了合理的拔模斜度，内腔筋位的厚度不超过主体壁厚的二分之一，避免成型后出现表面缩痕，同时整个零件没有倒扣结构，采用简单的两板模即可完成注塑生产，不需要额外设置抽芯结构，能有效降低模具加工成本和量产时的成型难度。材质选用常规的通用工程塑料，具备良好的绝缘性能和一定的结构强度，常温环境下使用不会出现形变脆化问题，表面的亮面处理也方便日常生产过程中的污渍清理，在设备装配环节，这个支架可以直接作为独立的预装单元，先将内置元件在支架上完成接线、固定后再整体装入主设备，能有效提升总装环节的作业效率，减少生产线的装配工时。

　　实际使用过程中，这种盒型塑料支架还能对内置元件起到一定的防护作用，阻挡设备运行过程中产生的少量粉尘、溅落的冷却液接触到内部电路，同时塑料材质本身的阻尼特性也能吸收设备运行产生的小幅振动，减少振动对内置精密电子元件的影响，提升元件的运行稳定性。
