食品包装用黑色塑料托盘结构设计

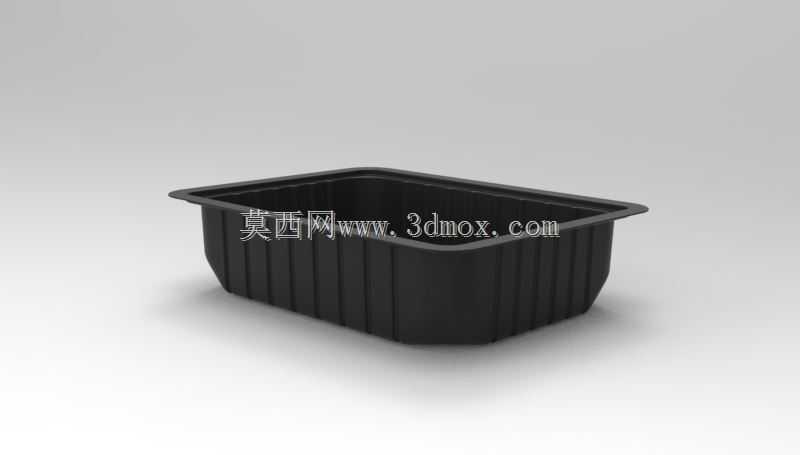

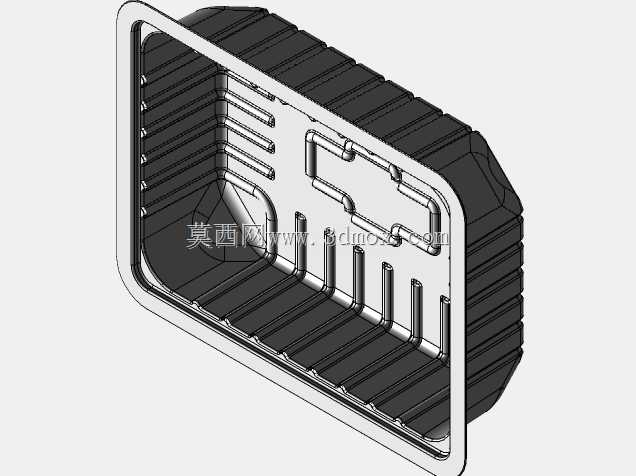

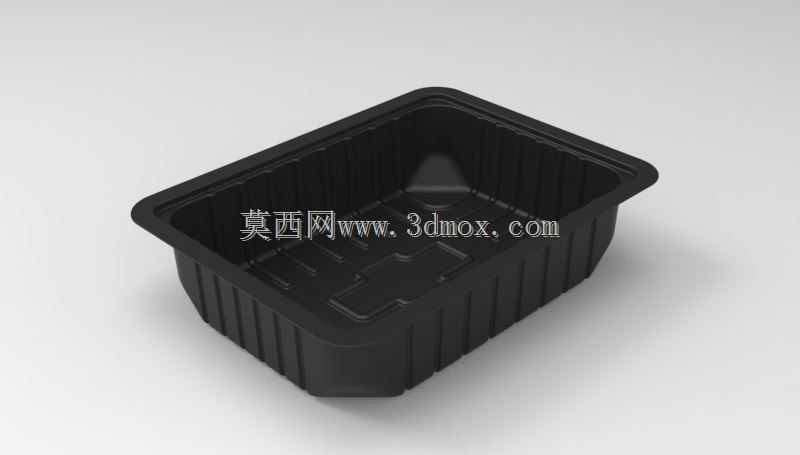

　　在食品加工与流通环节，这类黑色塑料托盘是生鲜、预制食品分装环节的核心承载部件，日常在商超冷柜、生鲜配送周转、中央厨房分装线中随处可见，主要承担食材承托、定型、防护的作用，避免食材在运输、陈列过程中出现挤压变形、汁液渗漏的问题。从结构设计角度看，该托盘采用一体吸塑成型工艺，整体为敞口方槽结构，边缘设置外翻的法兰边，这部分结构一方面是为了适配自动化包装线的吸盘取料工位，给机械手提供稳定的吸附接触面，另一方面在覆膜封装时，外翻边可以和封口膜形成足够宽度的热压密封面，保证封装后的密封性，避免储运过程中漏液、进灰。托盘侧壁设计了均匀分布的竖向加强筋，这类加强筋并非等厚凸起，而是顺着脱模方向做了0.5度的拔模斜度，

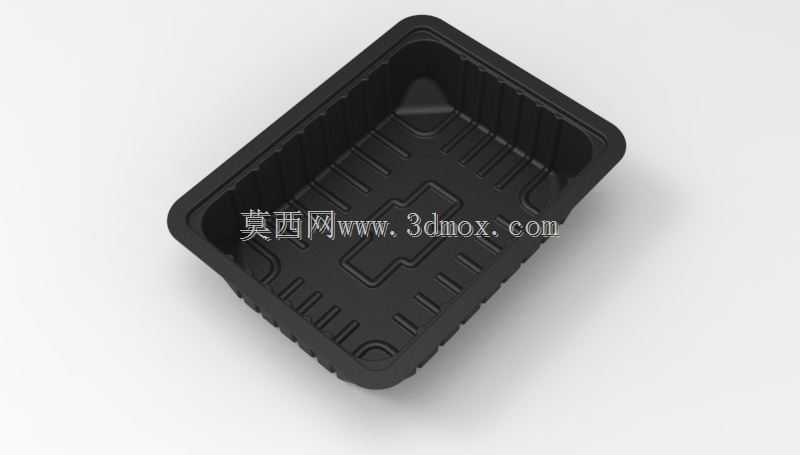

　　既可以在不增加整体壁厚的前提下提升侧壁的抗挤压能力，避免堆叠时侧壁出现屈曲变形，也能在吸塑生产时保证材料流动均匀，减少局部壁厚过薄导致的开裂问题。托盘底部设计了交错分布的内凹加强格，同时预留了定位凸点，当多个托盘堆叠储运时，上层托盘的底部凸点可以嵌入下层托盘的内凹格中，避免堆叠时出现滑移塌垛，同时底部的加强结构可以让托盘放置在输送线、陈列台时保持平整，不会因为底部悬空出现受力不均的变形。从尺寸边界来看，这类托盘的长宽尺寸通常适配标准生鲜包装盒的覆膜设备规格，深度根据盛装食材的容量做了匹配，外翻边的宽度控制在8-10mm，既满足热封强度要求，也不会过多占用包装材料。内壁的圆角设计全部做了R3以上的过渡，

　　一方面是避免吸塑成型时出现应力集中导致的拐角开裂，另一方面也方便使用后的清洗，减少食物残渣的残留死角，对于一次性使用的场景，大圆角结构也能减少材料在拐角处的堆积，控制整体克重。托盘内部的凸起定位结构，一方面可以提升底部的结构强度，另一方面对于带汤汁的食材，凸起结构可以将食材和渗出的汁液做初步分隔，延长食材的保鲜周期。在实际生产线适配中，该托盘的外形尺寸公差控制在±0.5mm以内，保证可以顺畅通过自动化分盒设备的料仓，不会出现卡料、叠盒的问题，侧壁的拔模角度也适配吸塑模具的脱模要求，生产时可以顺利脱模，减少生产过程中的废品率。从材料应用角度，这类黑色托盘通常采用食品级改性PP或者PS材料，

　　黑色母粒的添加一方面可以遮挡部分食材的色泽瑕疵，提升陈列观感，另一方面也可以提升材料的遮光性，对于光敏性食材有一定的保护作用，同时改性后的材料耐低温性能可以满足冷链储运的-18℃环境要求，不会在冷冻环境下出现脆裂。在周转使用场景中，托盘的堆叠间隙控制在5mm左右，空盘堆叠时可以大幅减少仓储占用空间，提升仓储和运输的效率，满载堆叠时，底部的加强结构可以将上层载荷均匀传递到下层托盘的侧壁加强筋上，避免下层托盘被压变形。设计过程中还需要考虑跌落工况，托盘的边角位置做了加厚处理，从1米高度自由跌落至水泥地面时，边角不会出现开裂，满足流通环节的粗暴搬运工况。另外，托盘的内壁光滑度做了控制，既不会因为过于光滑导致食材在内部滑移碰撞，也不会因为粗糙度过高导致食材粘附在壁面上，影响消费者取用体验。
