压力测量仪表用半英寸配套衬套结构

　　在工业过程测控领域，压力测量仪表的安装可靠性直接决定了压力数据采集的准确度，而衬套作为压力计与安装基座之间的核心衔接零件，承担着定位、密封、载荷分散的多重作用，本次涉及的半英寸规格测量衬套，就是针对小通径压力检测场景开发的配套结构件。从实际应用场景来看，这类衬套广泛适配石化、电力、水处理行业的小管径压力测点，常见于工艺管道取压口、设备腔体测压孔的安装位置，能够填补压力计接头与安装孔之间的配合间隙，避免安装过程中压力计螺纹偏斜导致的密封失效问题，同时可以缓冲管道振动传递到压力计敏感元件的冲击载荷，延长测量仪表的使用寿命。

　　从功能特性上看，该衬套采用S355J2G3结构钢加工成型，这种材料具备良好的低温冲击韧性与焊接适配性，能够满足多数工业现场-20℃到400℃的工作温度区间要求，衬套的内孔与压力计测压通道保持同轴设计，不会对介质流通造成额外节流影响，外圆柱面采用高精度磨削加工，与安装基座的孔位配合公差控制在H7/g6区间，既保证装配时的顺畅推入，又能避免配合间隙过大导致的介质渗漏。衬套的端面设计有定位止口结构，安装时可以紧贴安装基座的密封面，配合密封垫片使用时能够形成均匀的密封比压，杜绝压力测点的跑冒滴漏问题。

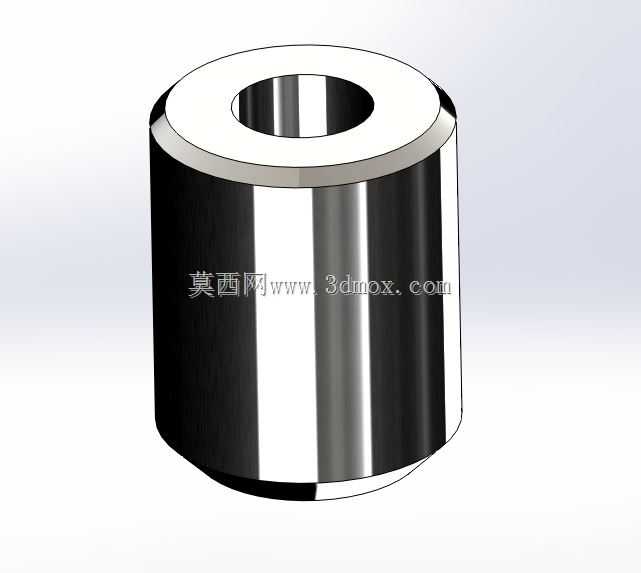

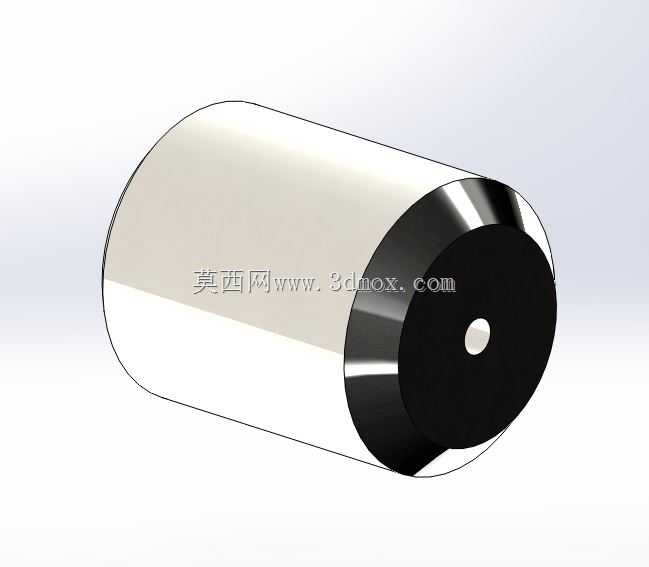

　　在设计思路层面，该衬套没有采用多余的冗余结构，整体以等壁厚圆柱筒体为基础构型，一端加工有倒角结构方便装配导向，另一端的端面做了发黑防锈处理，避免长期暴露在工业环境中出现锈蚀卡滞的问题。设计过程中重点考量了安装边界的适配性，衬套的轴向长度严格匹配半英寸压力计的安装旋合深度，不会出现衬套过长导致压力计无法拧紧到位，或是衬套过短导致接头悬伸受力的问题；衬套的外径尺寸适配标准半英寸取压孔的加工尺寸，现场安装时不需要对原有安装孔进行二次扩孔或铰孔加工，直接替换原有老化衬套即可完成检修作业，大幅降低现场维护的工作量。

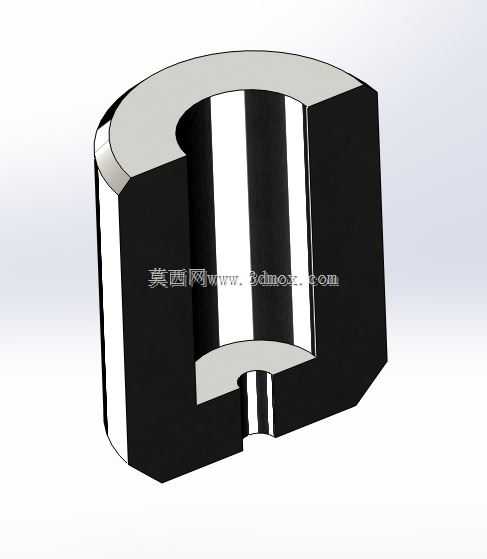

　　从结构细节来看，衬套的内孔做了去毛刺处理，孔壁粗糙度控制在Ra1.6以内，不会因为孔壁凸起干扰介质压力的正常传递，避免压力测量出现附加误差。衬套的壁厚经过强度校核，在1.6倍额定工作压力下不会出现塑性变形，能够承受压力计安装时的旋紧力矩，不会因为装配力过大出现衬套压扁、内孔缩径的问题。针对现场可能出现的焊接安装需求，衬套材料的碳当量控制在合理区间，现场与管道或基座焊接时不需要额外预热处理，焊后也不会出现裂纹缺陷，能够满足现场焊接装配的工艺要求。

　　在实际选型使用过程中，这类衬套需要匹配对应规格的压力计接头与安装孔位，安装前需要确认衬套的配合面没有划痕、锈蚀等缺陷，装配时可以在衬套外圆涂抹少量耐高温润滑脂，方便后续检修时的拆卸更换，避免长期使用后衬套与安装孔锈死。对于存在强振动的测点位置，该衬套可以配合防松垫圈使用，进一步提升压力计安装的稳固性，避免长期振动导致压力计松动脱落。不同于普通的通用衬套，这款测量专用衬套的同轴度公差控制在0.02mm以内，能够保证压力计的敏感膜片与测压方向保持垂直，减少安装应力对测量精度的影响，这也是测量类衬套与普通结构衬套的核心差异点。
