符合DIN1480标准M36锻造螺丝扣结构

　　在重型机械张紧、钢结构拉接、索道固定、起重索具调整这类需要精准调节杆件张紧度的场景里，锻造螺丝扣是承担拉力传递与长度微调的核心受力构件，这款M36规格的锻造螺丝扣完全遵循DIN 1480标准设计，适配大载荷工况下的张紧调节需求。从实际使用场景来看，这类构件常出现在厂房钢结构支撑的拉杆调节、重型输送设备的张紧装置固定、起重吊装索具的长度微调、桥梁临时拉索的预紧调整环节，作业时需要承受持续的轴向拉力，同时还要兼顾调节过程的顺滑性，避免螺纹卡滞导致张紧力无法精准控制。

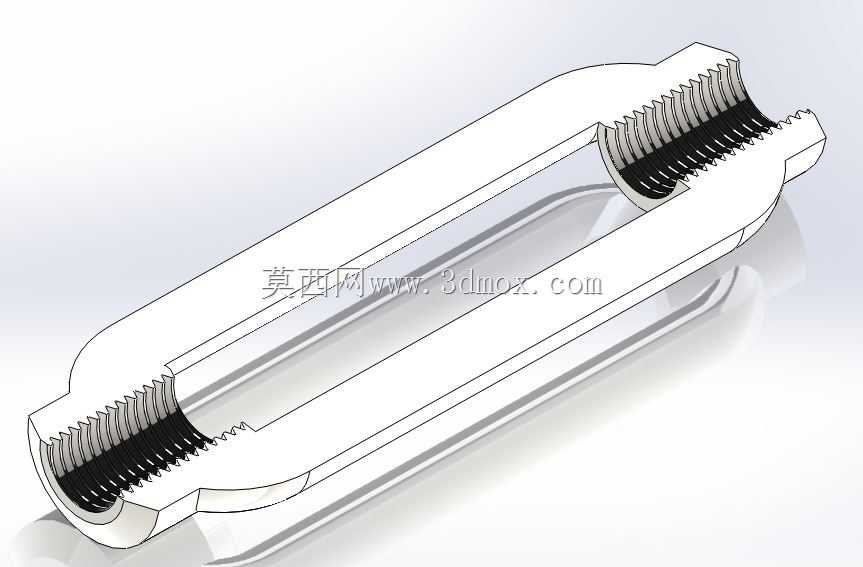

　　设计阶段首先围绕受力路径做了结构优化，整体采用锻造一体成型的本体结构，避免焊接结构带来的应力集中缺陷，本体两端的连接耳做了圆弧过渡处理，在受拉时不会在耳板根部出现应力突变，能更好地适配动态载荷下的受力波动。螺纹配置上，一端加工M36x4公制内螺纹，另一端加工左旋内螺纹，这种正反螺纹的配置是螺丝扣实现长度调节的核心结构，转动本体时两端的拉杆会同步向内收拢或者向外伸出，不需要转动两端的连接拉杆就能完成张紧度调整，在高空作业、狭窄安装空间里能大幅降低操作难度。

　　材料选用上匹配DIN EN 10025标准的S235JR结构钢，这种材料具备良好的焊接性能与冲击韧性，在常温环境下的屈服强度完全满足M36规格螺丝扣的额定载荷要求，外螺纹适配的拉杆遵循DIN ISO 965-2的公制螺纹公差标准，内螺纹公差控制在6H等级，既能保证螺纹配合的顺滑度，又能避免配合间隙过大导致的受载晃动，减少螺纹副的冲击磨损。

　　从安装边界来看，这款螺丝扣的本体外径适配M36螺纹的受力尺寸，两端耳板的销孔同轴度控制在合理公差范围内，安装时需要保证两端连接的拉杆轴线与螺丝扣本体轴线重合，避免出现偏载导致螺纹副受侧向力，长期偏载会造成螺纹牙型变形，甚至出现本体断裂的风险。实际选型时需要注意，左旋螺纹端通常会做标记，安装时要区分两端拉杆的螺纹旋向，避免强行旋入损坏螺纹牙型。调节张紧度时要保证两端螺纹的旋合长度不小于螺纹公称直径的1.2倍，防止螺纹旋合长度不足导致脱扣失效。

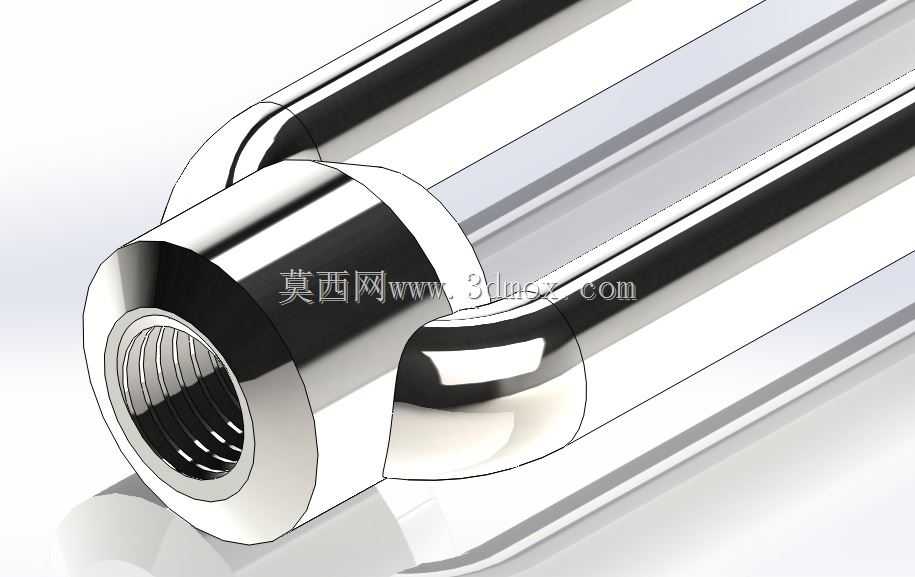

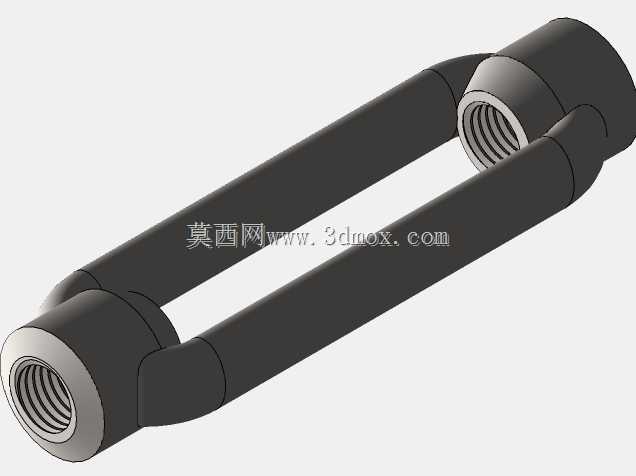

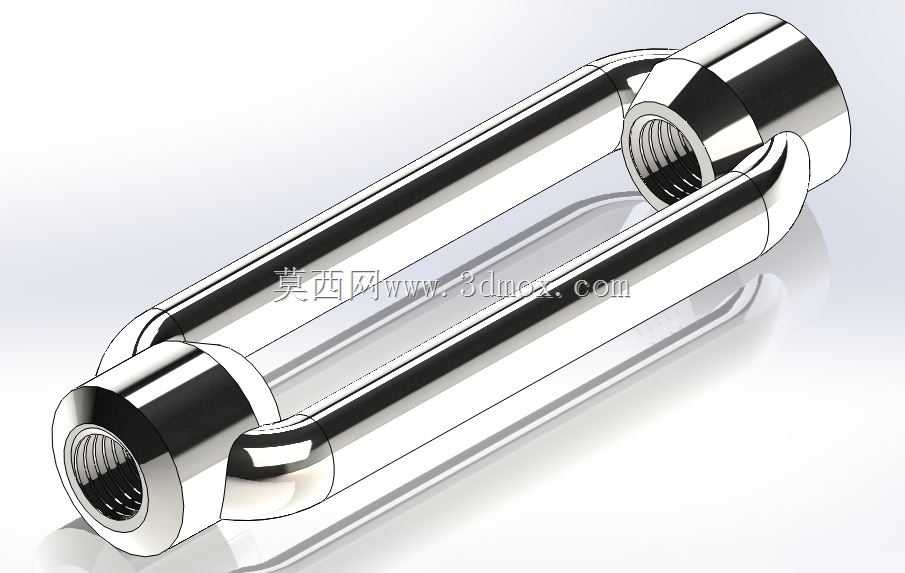

　　外形上本体采用圆柱形锻造结构，表面做抛光处理后能清晰看到金属锻造流线，这种流线沿本体受力方向分布，相比切削加工的构件，锻造件的金属纤维没有被切断，整体抗拉强度能提升20%以上，在承受冲击载荷时不容易出现脆性断裂。两端的连接耳采用对称结构，销孔的位置度公差经过严格控制，安装后连接销不会出现别卡现象，转动本体调节长度时只需要用标准扳手卡住本体中部的受力平面即可，不需要额外的工装辅助。

　　在设备配套场景中，这类螺丝扣常和拉杆、连接销、锁紧螺母配合使用，调整到设定张紧力后，需要在两端螺纹处加装锁紧螺母，防止设备运行过程中振动导致螺丝扣自行转动，出现张紧力下降的问题。对于户外使用的场景，后续可以根据需求做热浸镀锌或者达克罗表面处理，提升防腐性能，但建模阶段已经预留了表面处理的尺寸余量，不会因为镀层厚度影响螺纹的配合精度。

　　从建模逻辑来看，构建这个模型时首先绘制本体的旋转截面，通过旋转特征生成主体结构，再通过拉伸切除加工出两端的耳板结构，之后用异形孔向导生成两端的内螺纹特征，左旋螺纹需要单独设置螺纹旋向参数，避免和普通右旋螺纹混淆。建模过程中要注意螺纹收尾处的退刀槽尺寸，退刀槽的宽度和深度要符合螺纹加工的工艺要求，保证实际生产时螺纹能完整加工到设计深度，不会出现螺纹尾部牙型不完整导致的旋合长度不足问题。耳板与本体的过渡圆角要严格按照设计尺寸绘制，不能随意简化圆角，否则后续做有限元受力分析时，应力集中位置的计算结果会和实际情况出现较大偏差，影响结构强度校核的准确性。
