带焊接端SKF30ES液压杆端关节轴承组件

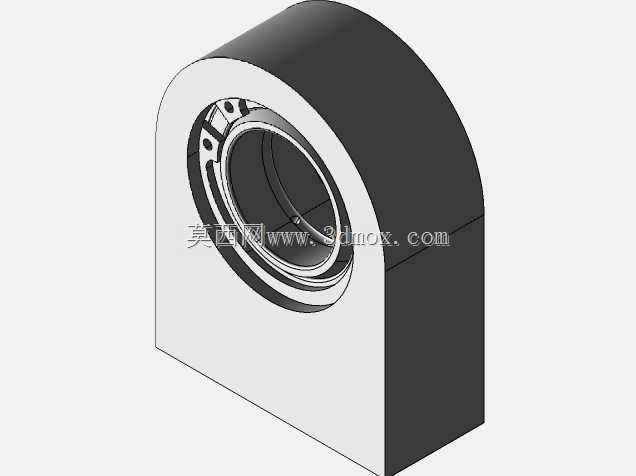

　　组件的核心关节部分采用SKF GE30ES系列向心关节轴承，内圈与外圈为滑动摩擦配合，能够承受最大6-8度的静态偏摆角度，动态往复偏摆时可适配3-5度的偏摆量，完全覆盖液压油缸在作业过程中因安装误差、负载形变带来的角度补偿需求，避免活塞杆承受额外的侧向弯矩，有效延长油缸密封件与活塞杆的使用寿命。外壳材质选用1.0570也就是S355J2G3低合金高强度结构钢，这种材料具备良好的焊接性能与低温冲击韧性，在-20℃的工况下仍能保持足够的冲击强度，适合户外作业的工程机械、矿山设备使用，焊接端与活塞杆对接时，可采用二氧化碳气体保护焊或者氩弧焊工艺，焊接前需要将轴承内圈、外圈以及润滑部件全部拆卸，避免焊接高温导致轴承游隙变化、润滑脂碳化失效，在液压执行机构的铰接传动场景中，杆端关节轴承是连接活塞杆与作业端负载的核心传力部件，尤其在工程机械、冶金设备、重型液压工装的工况下，杆端需要同时承受径向载荷、一定角度的偏摆载荷以及往复动作带来的冲击，常规螺纹式杆端在大载荷、强振动的工况下容易出现螺纹松动、连接强度不足的问题，带焊接端的杆端结构则能通过焊接连接直接与活塞杆端部融合，大幅提升连接可靠性，避免螺纹连接的失效风险。这款SKF30ES规格的液压杆端组件，核心适配内径30mm的关节轴承，整体采用半包覆式外壳结构，外壳为带平直安装侧边的D形截面结构，圆弧侧与轴承外圈配合，平直侧可在焊接定位时提供贴合基准，降低焊接装配时的定位难度。

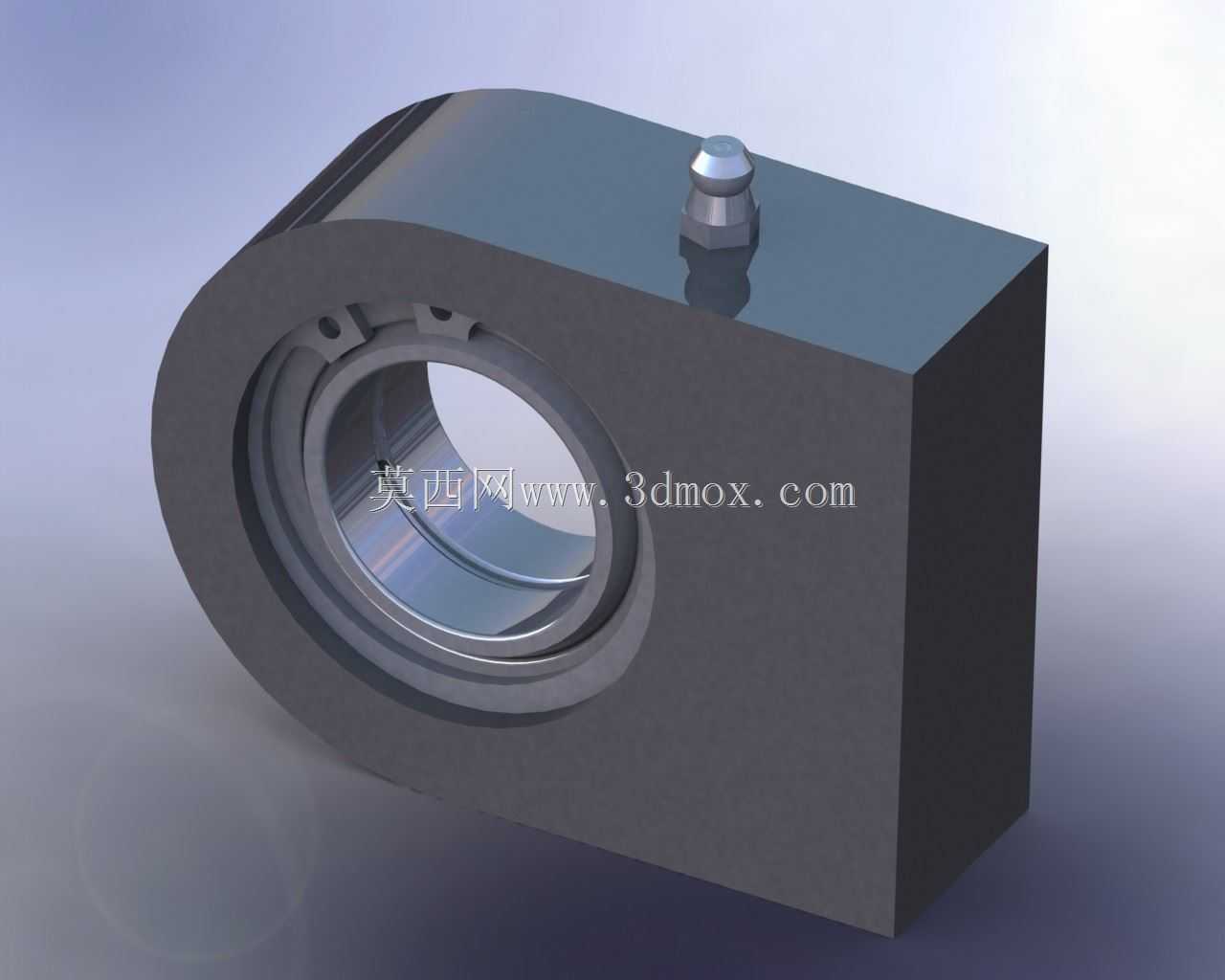

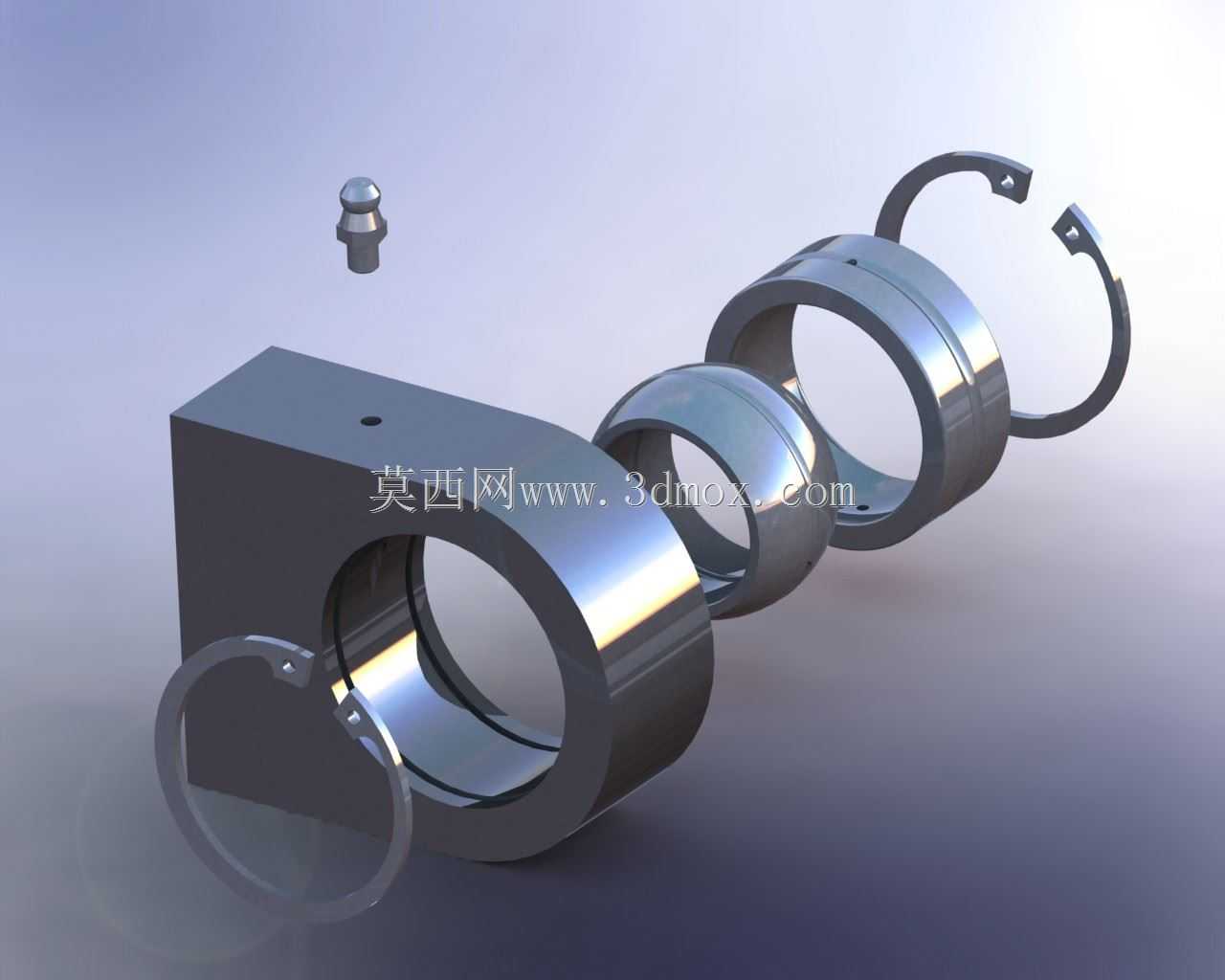

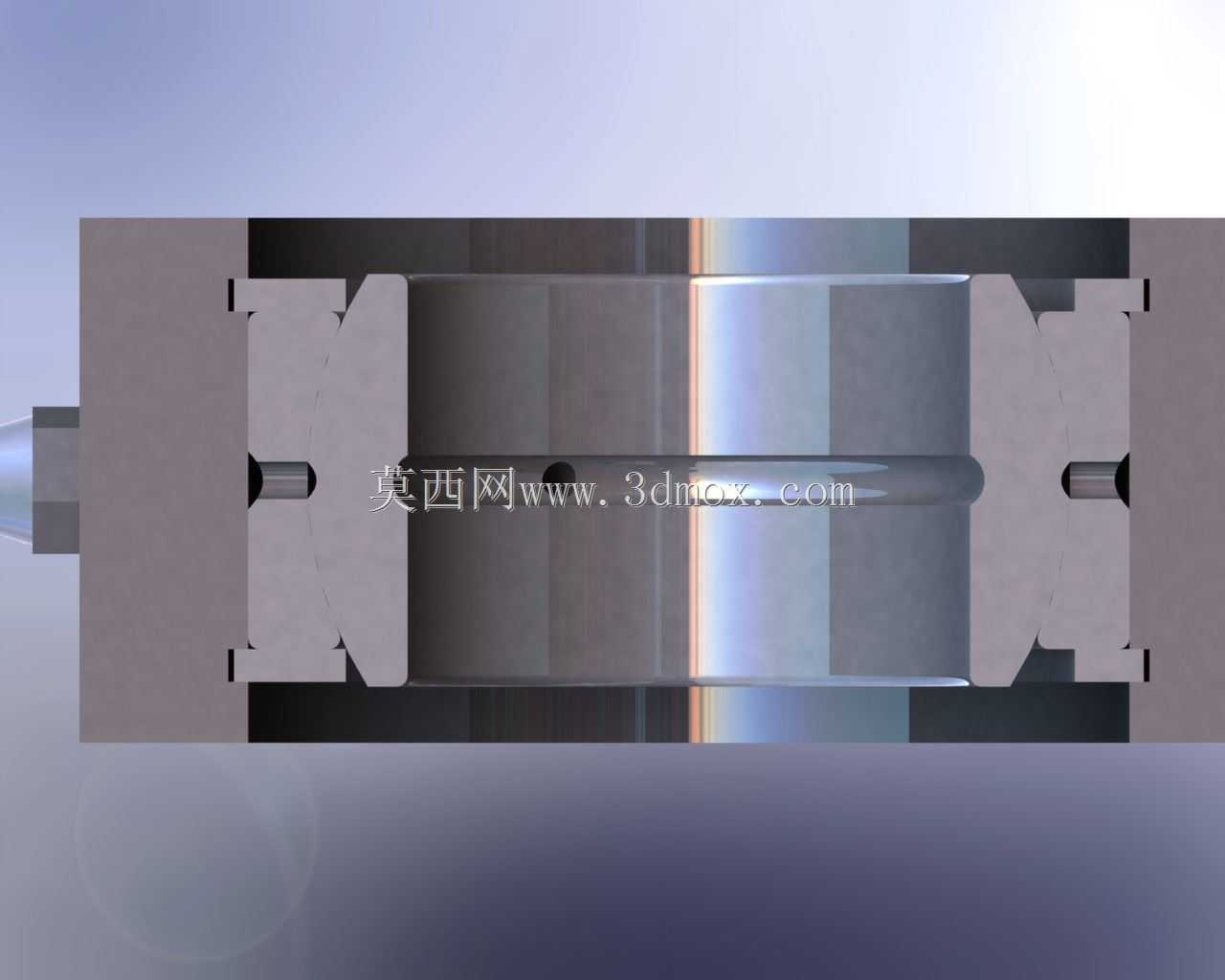

　　焊接完成并充分冷却后，再依次装入轴承外圈、内圈，最后安装DIN472标准的30规格孔用挡圈，挡圈嵌入外壳内侧的环形卡槽内，实现轴承外圈的轴向定位，防止轴承在承受轴向分力时从外壳内脱出。组件集成了符合DIN71412 A M5标准的直式润滑脂嘴，润滑脂嘴安装位置正对轴承外圈的润滑油槽，加注润滑脂时无需拆卸杆端结构，通过黄油枪即可将锂基润滑脂直接注入内外圈的滑动摩擦面，定期润滑可将关节轴承的磨损速率降低60%以上，尤其在多粉尘、潮湿的户外工况下，定期补充润滑脂还能带走摩擦面嵌入的杂质，避免磨粒磨损加剧。从安装边界来看，这款杆端组件的轴承内圈宽度为22mm，内圈两端面高出外壳两侧平面各3mm，与负载端的铰接耳连接时，

　　铰接耳的单侧间隙需要控制在0.5-1mm之间，避免间隙过大导致动作冲击，也能防止间隙过小造成内圈端面与铰接耳的摩擦卡滞；外壳的焊接端外径适配35-40mm直径的活塞杆，焊接前需要在活塞杆端部加工定位止口，止口深度控制在5-8mm，与外壳焊接端采用小间隙配合，定位后先点焊3-4个点位确认同轴度，同轴度误差需要控制在0.1mm以内，避免焊接后杆端与活塞杆不同心导致的偏载问题。在实际选型应用中，这款杆端组件适配缸径63-80mm的中压液压油缸，额定工作压力16MPa工况下可承受最大80kN的径向载荷，能够满足装载机铲斗翻转油缸、挖掘机斗杆油缸、液压工装夹紧油缸的铰接连接需求，相比传统的分体式杆端连接结构，

　　这种集成式焊接杆端减少了螺纹连接的加工工序，降低了活塞杆端部的加工精度要求，同时焊接连接的抗疲劳强度比同规格螺纹连接提升40%以上，在高频往复动作的工况下不会出现螺纹退刀槽处的应力集中断裂问题。建模过程中需要重点关注几个配合尺寸的公差控制：轴承外圈与外壳内孔的配合采用H7/k6过渡配合，既保证外圈不会在孔内发生转动，也方便压装装配；孔用挡圈的卡槽深度需要严格按照DIN472标准设计，深度过浅会导致挡圈弹出，深度过深则会导致挡圈无法完全卡入造成轴承轴向窜动；润滑脂嘴的安装螺纹孔需要与轴承外圈的油槽完全对正，孔位偏差控制在0.5mm以内，避免润滑脂无法顺利进入摩擦面。此外，外壳的D形结构在焊接时，平直侧边可作为角度基准，保证润滑脂嘴的安装方向始终朝向便于维护的一侧，避免后期加注润滑脂时出现操作空间不足的问题。
