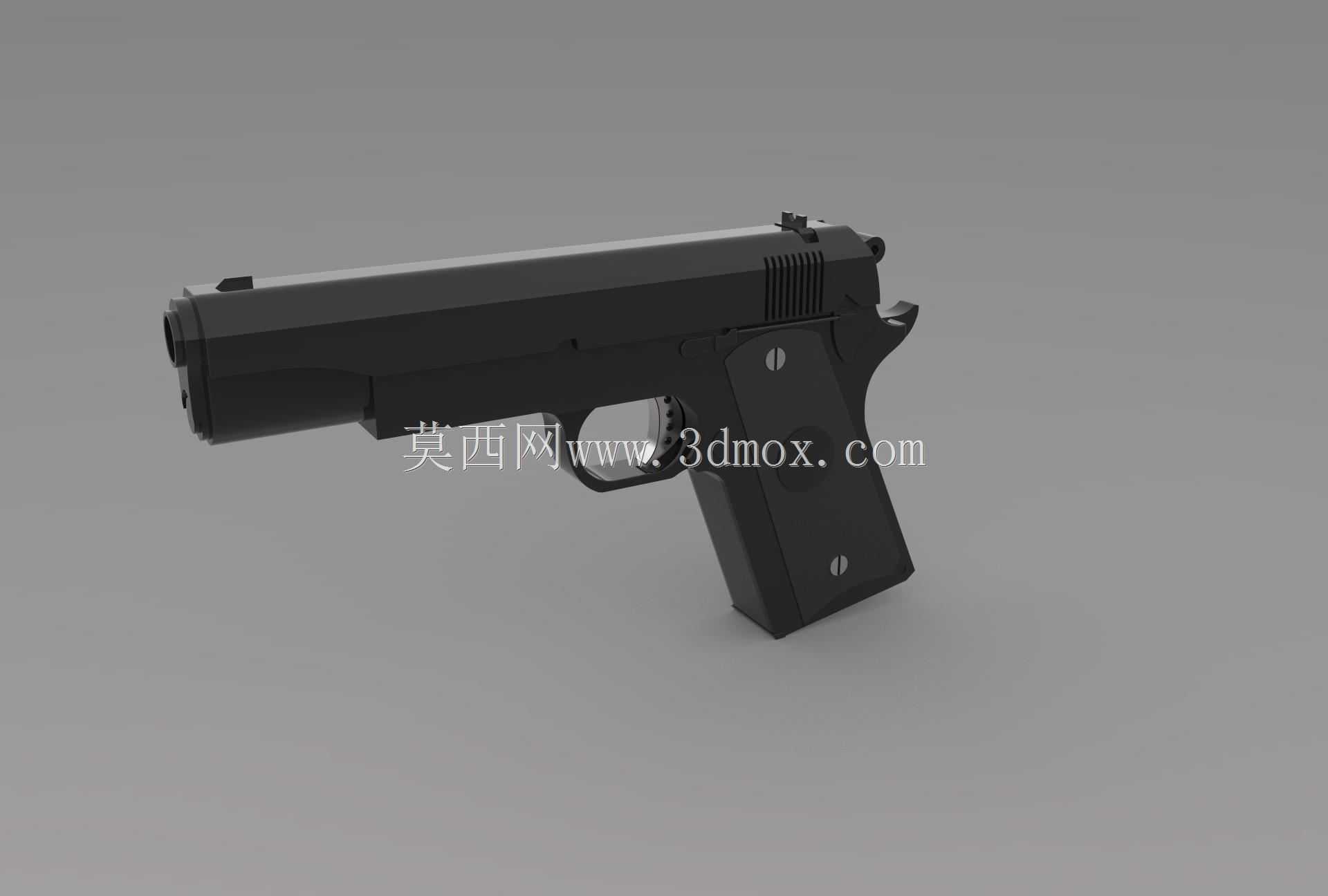

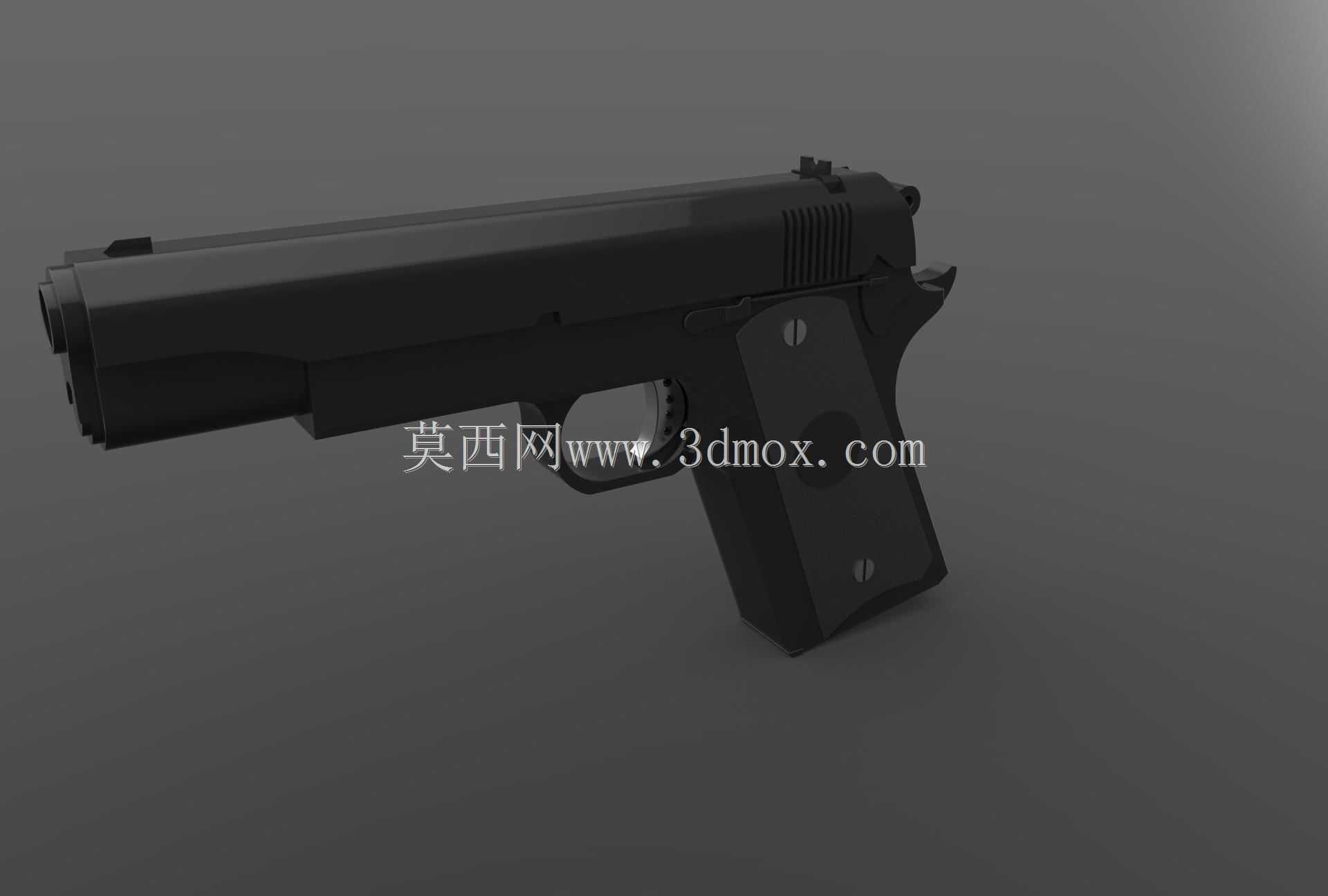

柯尔特M1911手枪结构三维数字建模

　　本次建模还原的柯尔特M1911结构，核心围绕短枪管后坐自动原理展开，所有构件的配合间隙均参考实物测绘的公差带设置，没有为了视觉效果随意调整部件比例。从实际应用场景来看，这类结构模型常被用于影视道具开发、战术装备模拟训练系统的底层数字资产搭建，也可作为轻武器结构教学的演示载体，帮助从业者理解枪管偏移式闭锁的运动逻辑，区别于市面上简化的外观模型，本次建模完整还原了套筒、枪管、套筒座、击锤、扳机连杆、握把保险、弹匣卡笋等所有活动构件的装配关系，每个部件的运动行程都和实物保持一致。

　　设计思路上，首先从套筒座的基准面开始搭建，套筒座作为整枪的承载基体，其导轨槽的宽度、深度以及和套筒内侧导轨的配合间隙，直接影响整套结构往复运动的顺畅度，建模时先确定握把的17度倾斜角，这个角度是经过长期人机工程验证的，能够保证自然持握时枪管轴线和手臂指向重合，降低瞄准偏差。握把片的固定螺钉位置、防滑纹的深度和间距都严格参考实物参数，握把前后的防滑纹路间距设置为1.2mm，深度0.3mm，既能够保证持握时的摩擦力，又不会因为纹路过深硌手影响长时间持握的舒适度。

　　枪管部分的建模重点在闭锁凸笋和铰链结构，枪管尾部的上下两个闭锁凸笋，和套筒内部的闭锁槽配合间隙控制在0.02mm以内，保证闭锁状态时的结构刚性，射击时不会因为膛压作用出现结构晃动。枪管下方的铰链连接枪管和套筒座，在套筒后坐过程中，铰链会带动枪管尾部向下偏移，完成开锁动作，这个运动轨迹的仿真需要精准控制铰链的旋转轴位置，偏移量设置为5mm，刚好能让闭锁凸笋完全脱离套筒的闭锁槽，不会出现运动卡滞。

　　套筒部分作为往复运动的核心部件，其前端的枪口套内径和枪管外径的配合间隙设置为0.15mm，保证套筒前后运动时不会和枪管发生剐蹭，套筒后部的防滑纹倾角设置为30度，方便手动拉动套筒完成上膛动作。抛壳窗的位置和尺寸严格对应弹壳抛出的轨迹，抽壳钩的弹性结构在建模时做了简化的运动副设置，能够模拟抓壳、抛壳的完整动作流程。击锤部分的旋转轴位置、簧力对应的预压角度都做了还原，击锤处于待击位置时的旋转角度为42度，扣动扳机后击锤回转打击击针的行程足够保证击发能量。

　　扳机系统采用了三重保险结构的建模还原，包括握把保险、手动保险和扳机保险，握把保险的凸起位置刚好在持握时被手掌根部压下，解除保险状态，只有握把保险被压下时，扳机连杆才能带动阻铁释放击锤，这个结构的联动逻辑在装配约束里做了完整的运动仿真，不会出现保险未解除就能扣动扳机的逻辑错误。手动保险的位置在套筒座左侧，扳动到保险位置时会卡住阻铁和套筒，同时锁定扳机，防止意外击发。

　　弹匣部分的建模还原了托弹簧、托弹板、弹匣体和弹匣底盖的结构，托弹板的抱弹口形状适配.45ACP弹的弹壳锥度，能够保证双排单进的供弹轨迹顺畅，弹匣插入握把后的锁定位置由弹匣卡笋固定，卡笋的按压行程设置为3mm，按压后能够完全释放弹匣，方便快速更换。

　　从安装边界和外形尺寸来看，整枪长度216mm，高度140mm，宽度30mm，所有突出部件比如手动保险、弹匣卡笋、空仓挂机杆的突出量都控制在3mm以内，不会影响持握和出枪动作。套筒座尾部的击锤簧管长度刚好容纳击锤簧，不会超出握把的轮廓边界。各部件的壁厚设置也参考实物的强度要求，套筒的壁厚在最薄的抛壳窗位置为2.5mm，能够承受往复运动的冲击力，不会出现结构变形。

　　在实际的结构验证中，这套模型的所有活动部件都可以完成完整的动作循环：拉动套筒向后，压倒击锤处于待击位置，同时托弹板将最上方的弹药抬升到进弹位置，套筒复进时将弹药推入弹膛，完成闭锁；扣动扳机时，首先压下握把保险，扳机连杆带动阻铁旋转释放击锤，击锤打击击针完成击发；击发后套筒后坐，完成抽壳、抛壳动作，同时压倒击锤，枪管在铰链作用下偏移开锁，套筒复进时完成下一发供弹，直到弹匣内弹药打完，空仓挂机杆会将套筒锁定在后方位置，提示更换弹匣。整个运动过程没有干涉，各部件的运动时序和实物完全一致，没有为了简化模型省略任何联动结构，能够直接用于结构演示、运动仿真或者3D打印验证的基础数字模型。
