润滑系统用M8x1螺纹连接适配器结构

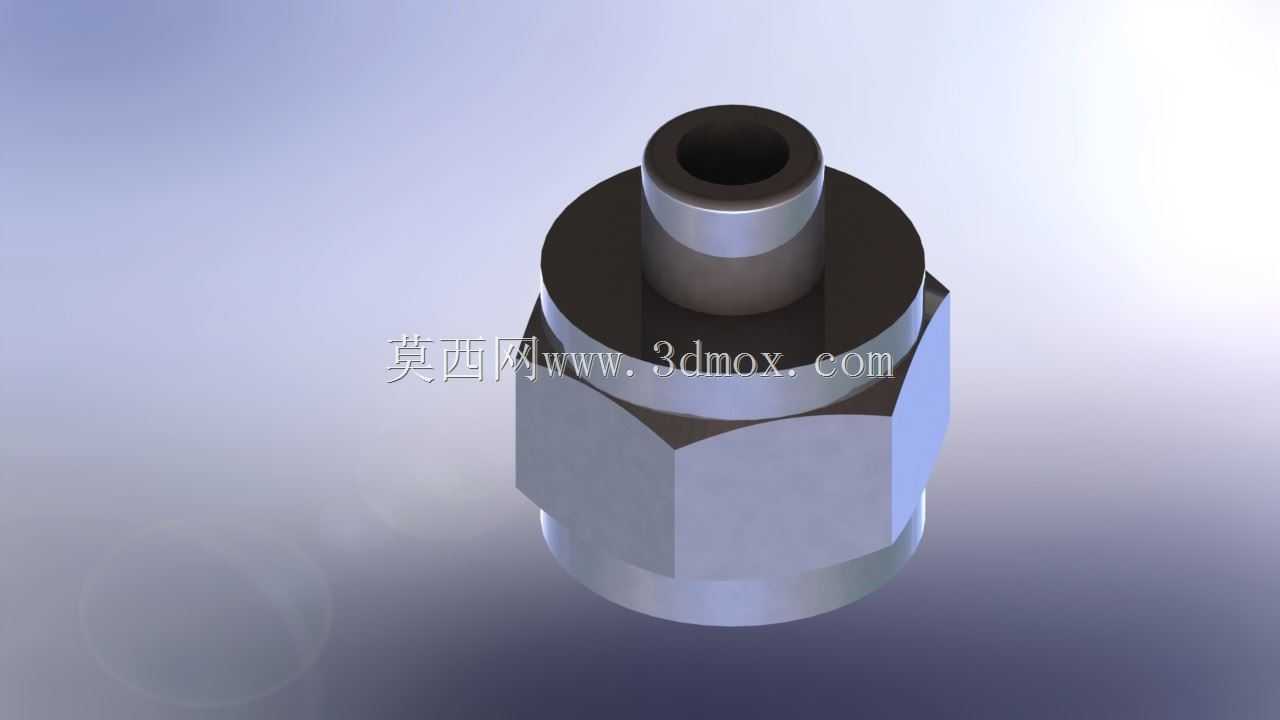

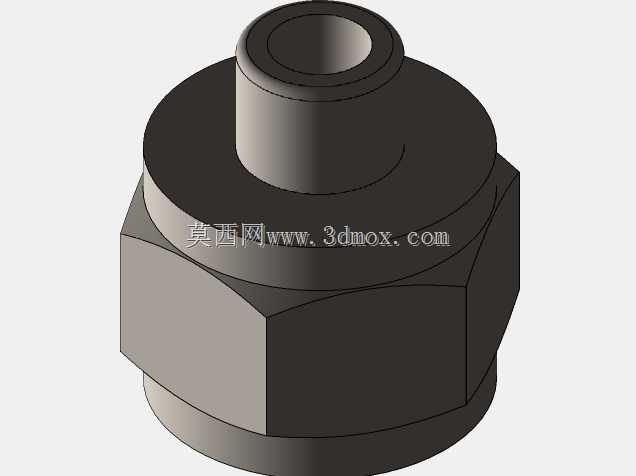

　　在集中自动润滑系统的现场布设环节，这类螺纹适配接头是解决不同部件接口匹配问题的常用连接件，主要承担自动润滑器与发电机本体润滑点位之间的介质通路衔接作用，让润滑脂能够沿着预设通路稳定输送到需要润滑的摩擦副位置，避免出现管路接口不匹配导致的漏脂、供脂压力不足问题。从结构设计来看，整体采用阶梯式轴段加六角拧动段的布局，上部的小直径外伸段用来对接润滑器的输出管路接口，下部的螺纹段对应发电机壳体上预设的M8x1螺纹安装孔，中间的六角结构是专门预留的扳手夹持位，方便安装时用标准开口扳手或者活动扳手施加拧紧力矩，不会因为没有合适的夹持位导致安装时打滑、损伤零件表面。设计时特意将六角段的对边尺寸控制在标准紧固件对应的扳手尺寸范围内，

　　现场安装不需要定制特殊工装，用常规的机修工具就能完成装配作业，能有效降低现场运维的工具准备成本。中间的轴肩位置做了平整的贴合面设计，安装拧紧之后这个面会和安装基体的表面紧密贴合，既可以起到轴向定位的作用，也能辅助密封，减少润滑脂从螺纹配合间隙渗漏的可能性。上部的外伸段长度经过匹配计算，刚好能插入润滑器输出端的连接孔内，不会因为长度过长导致管路装配时出现别劲、应力集中，也不会因为长度过短导致连接松脱、密封失效。需要注意的是，模型上的螺纹部分做的是装饰性示意结构，实际加工生产时需要按照M8x1的细牙螺纹标准参数加工牙型，保证和基体螺纹孔的配合精度，细牙螺纹的选用本身也是考虑到润滑系统的工作压力不高，细牙螺纹的小径更大、螺距更小，

　　拧紧后的自锁性能更好，在设备运行产生振动的工况下不容易出现松脱，更适合发电机这类存在持续运行振动的设备场景。从安装边界来看，整个零件的最大外轮廓就是中间六角段的对边尺寸，安装时只需要预留出对应扳手活动的空间即可，不需要额外留出很大的操作空间，适合发电机本体上布局紧凑、周边空间有限的润滑点位安装。在润滑系统的管路匹配中，这类适配接头不需要改动原有设备的接口尺寸，也不需要更换不同规格的润滑器输出接头，只需要加装对应的适配器就能完成不同接口规格的转换，能大幅减少现场安装时的配件改制工作量，也能降低因为非标改制带来的密封失效风险。零件整体采用金属材质加工的话，表面做发黑或者镀锌处理就能满足常规工况的防锈要求，

　　在户外运行的发电机设备上使用也能抵御一定的潮湿、粉尘环境影响。结构上没有复杂的异形曲面，不管是采用数控车削加工还是批量冷镦成型都能实现较高的加工效率，加工成本控制难度低，适合作为润滑系统的标准配套配件批量备货。在三维建模过程中，这类零件的建模逻辑也比较清晰，先通过旋转特征做出主体的阶梯轴轮廓，再拉伸切除出六角的夹持结构，最后在对应位置添加工艺倒角，避免安装时锐边划伤操作人员或者密封件，倒角的尺寸也按照常规的机械加工工艺要求设置，不会出现加工时无法实现的尖角结构。实际选型使用时，需要确认两端对接的接口规格、螺纹参数是否匹配，同时核对安装位置的轴向空间是否足够容纳接头的整体长度，避免出现安装后和周边其他零部件产生干涉的问题，尤其是在发电机本体上管路、线束排布比较密集的区域，提前通过三维模型做干涉检查，能有效减少现场安装时的反复调整工作量。这类接头虽然是润滑系统里的小型零部件，但却是保证润滑通路顺畅的关键连接件，一旦接头出现松脱、堵塞或者密封失效，会导致对应的润滑点位供脂不足，长时间运行会造成摩擦副异常磨损，影响发电机的整体运行寿命，所以在结构设计时的细节考量，比如六角段的强度、螺纹配合的长度、贴合面的平面度，都会直接影响整个润滑系统的运行可靠性。
