球形仿生蜘蛛探测机器人结构设计

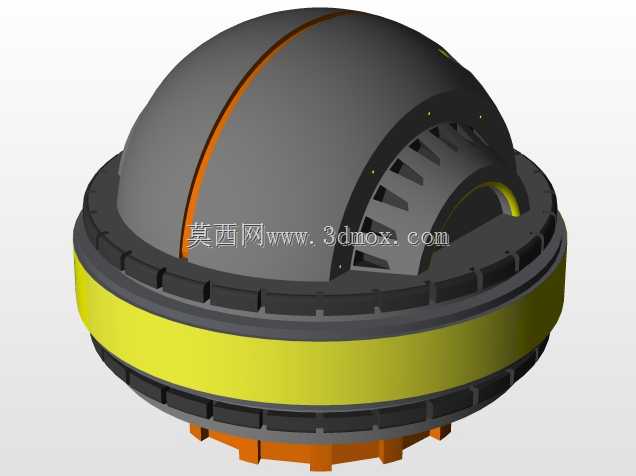

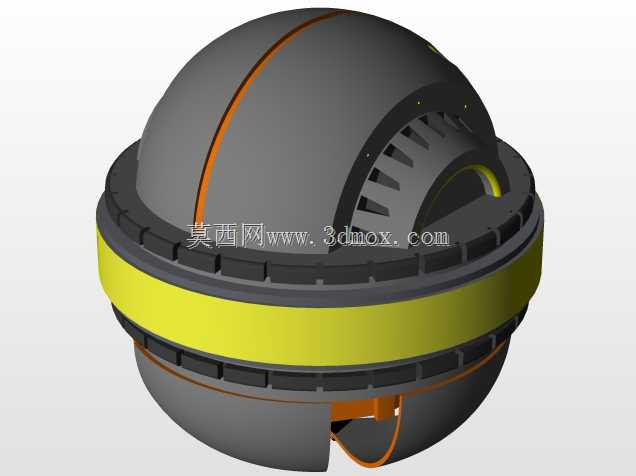

　　这款球形仿生蜘蛛探测载体的设计，最初是面向狭小空间巡检、复杂地形侦查场景开发的，区别于传统轮式、履带式移动设备，球形外壳的结构特性让它在跌落、碰撞时不会出现结构卡滞，哪怕从1.2米高度自由落体到硬质地面，外壳的弧形曲面也能均匀分散冲击力，不会损伤内部的传感与运动组件。整体外壳采用上下对合的分体式结构，中间环带为高强度工程塑料材质，既作为上下壳体的连接基准，也集成了内部运动机构的安装定位槽，环带上预留的均匀分布的卡扣位，能让上下壳体装配后保持0.1mm以内的同轴度，避免滚动过程中出现偏心晃动。

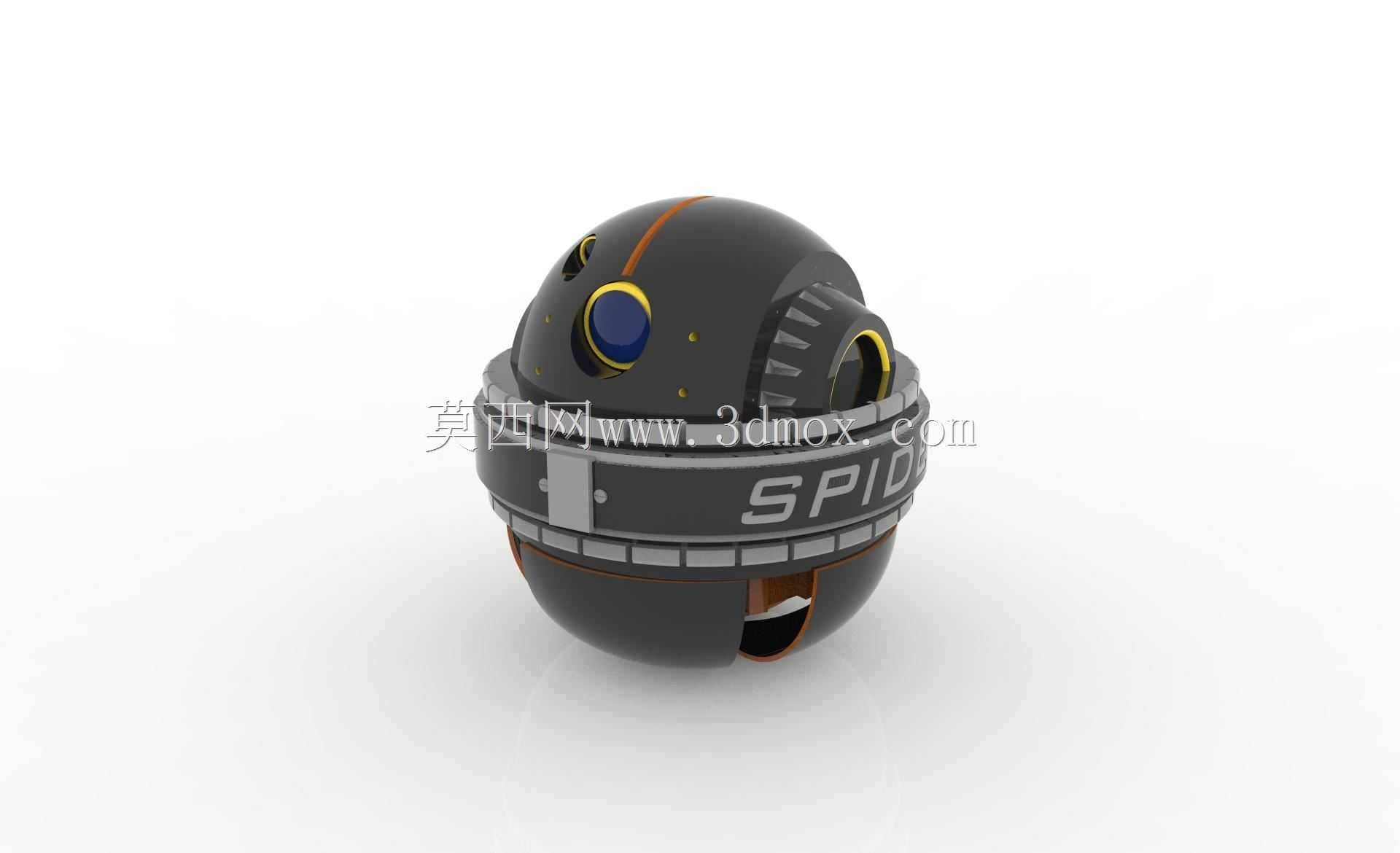

　　从功能实现逻辑来看，这款载体没有采用传统球形机器人的内部偏心重锤驱动方案，而是借鉴了蜘蛛多足运动的稳定性优势，在球形外壳的预留开口处布置可收放的多组运动足，平时足结构完全收纳在壳体内部，整体保持完整球形，可以通过滚动方式在平整路面快速移动，遇到台阶、碎石堆这类轮式结构无法通过的地形时，多组足结构从壳体开口处伸出，切换为多足爬行模式，足端的防滑纹理设计能在倾角35度以内的粗糙墙面、倾斜管道内壁保持足够附着力。壳体上部预留的圆形透明视窗，是为可见光摄像模组预留的安装位，视窗周边的黄色标记点是装配定位基准，能保证摄像模组的光轴与壳体中心轴线重合，避免滚动过程中画面出现过度偏移。

　　设计过程中最先确定的是整体外形尺寸，整体球体直径控制在180mm，这个尺寸刚好能穿过内径200mm的常规工业管道，也能放入普通背包携带，满足户外单兵侦查的便携需求。中间环带的宽度设置为22mm，环带上的标识区域不仅是外观装饰，下方其实是内部电池仓的开盖位置，不需要拆分整个上下壳体就能更换电池，大幅提升野外作业的维护效率。壳体表面的橙色装饰条下方，埋设有环形的状态指示灯带，能通过不同颜色的灯光显示设备当前的工作状态，比如滚动模式下显示绿色，爬行模式下显示黄色，低电量时显示红色，操作人员不需要查看终端界面就能快速掌握设备状态。

　　内部的安装框架采用分层式设计，最上层是传感与控制模块安装位，中间层是电池与驱动电路安装位，最下层是运动足的驱动舵机安装位，每层框架之间都设置有橡胶减震垫，能过滤滚动过程中的高频振动，保护内部的精密传感元件。运动足的收放结构采用齿轮连杆联动设计，单个舵机就能驱动两组足结构同步收放，既减少了驱动元件的数量，降低整体重量，也能保证所有足结构的动作同步性，避免出现伸出长度不一致导致的爬行卡滞。壳体上的所有开口都做了台阶式密封结构，装配后配合防水胶圈能达到IP65的防护等级，完全可以在雨天户外、潮湿管道内部正常工作，不会因为进水导致电路短路。

　　在实际场景应用中，这款设备可以搭载气体检测模组进入化工管道内部检测泄漏点，也可以搭载热成像模组在灾后废墟中搜寻被困人员，球形的外壳让它在滚落过程中自动调整姿态，不需要额外设计复杂的姿态调整机构，哪怕落地时处于任意角度，都能通过内部的姿态传感器快速调整运动方向。相比传统的多足机器人，这种球形收纳的设计大幅降低了设备在移动过程中被杂物勾挂的概率，在杂草、碎石遍布的复杂野外环境中，不会出现足结构被藤蔓缠绕的问题，滚动移动模式下的移动速度能达到1.5m/s，比常规多足机器人的爬行速度快三倍以上，长距离转场时的效率优势非常明显。

　　设计阶段做过多次结构迭代，最初的方案是整体式球形外壳，后期维护需要完全破坏壳体才能取出内部组件，后来改成上下对合加中间环带的结构，只需要拧下环带上的6颗固定螺丝就能拆开整个设备，内部的所有模块都采用快插接口连接，更换单个模块不需要重新焊接线路，现场维护时间能控制在5分钟以内。壳体材质选用ABS加PC混合的工程塑料，既保证了足够的结构强度，也控制了整体重量，整机不含电池的重量只有850g，搭配2000mAh的锂电池，能支持连续2小时的滚动移动或者40分钟的多足爬行作业，完全满足单次巡检任务的续航需求。
