办公用蓝色透明工字图钉结构设计

　　日常办公场景里，这类工字图钉是公告栏、软木板、绘图板上最常见的小型固定件，别看结构简单，实际设计时要兼顾手动按压的施力手感、刺入基材的顺畅度、重复插拔的耐用性，以及拔出后不会在纸面留下过大破损的使用需求。先从实际使用场景说起，这类图钉主要适配厚度3-15mm的软质基材，比如软木公告板、EVA泡棉展示板、纸质绘图裱板，部分加硬钉尖的款式也可刺入厚度不超过5mm的轻质石膏墙板，用于临时固定通知函件、设计草图、展示样片，不需要额外工具，单靠拇指按压即可完成固定，拆卸时捏住钉帽向上提拉即可，不会像普通铁钉那样需要借助撬具，也不会在基材表面留下难以修复的大孔洞。

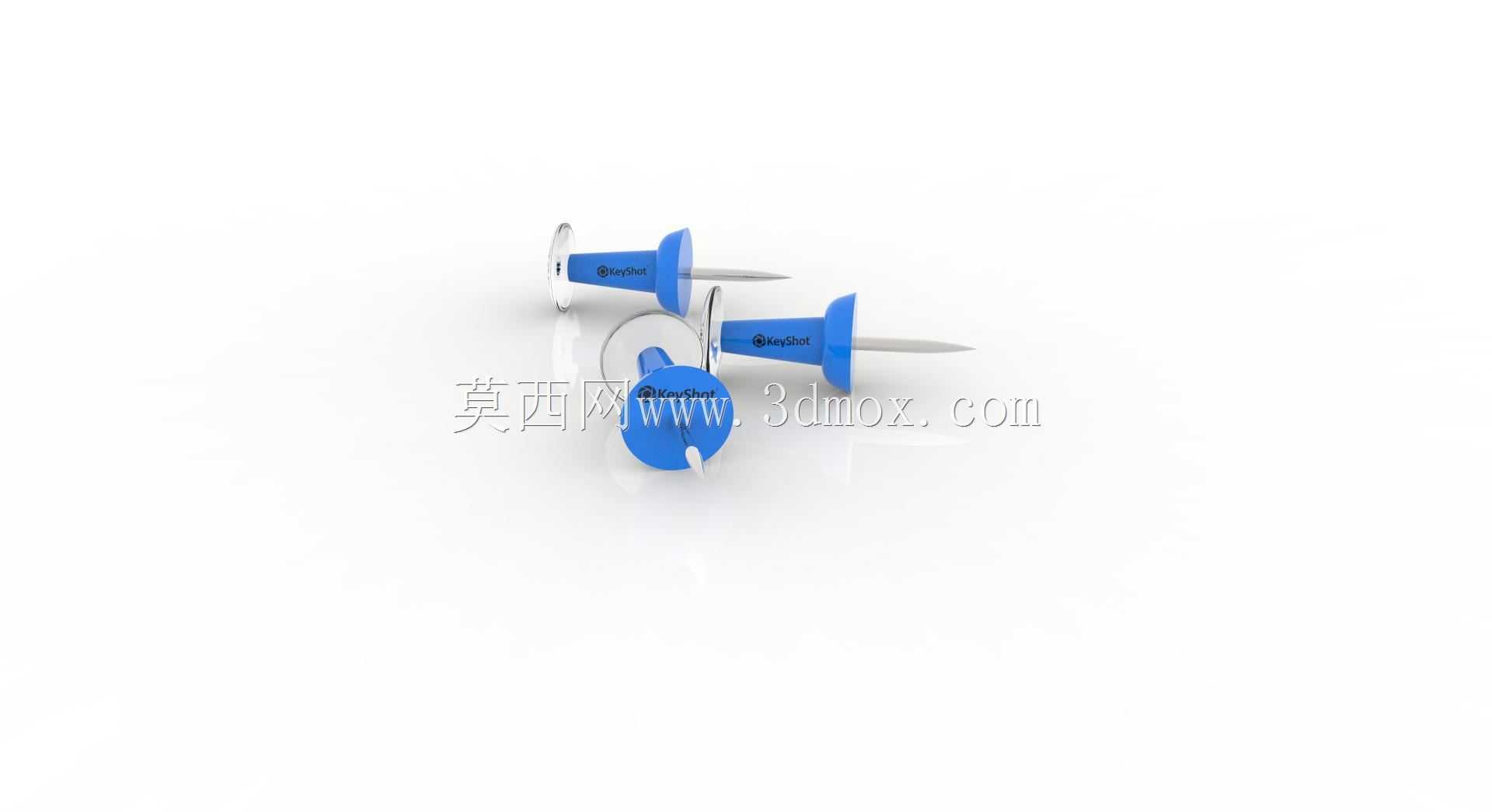

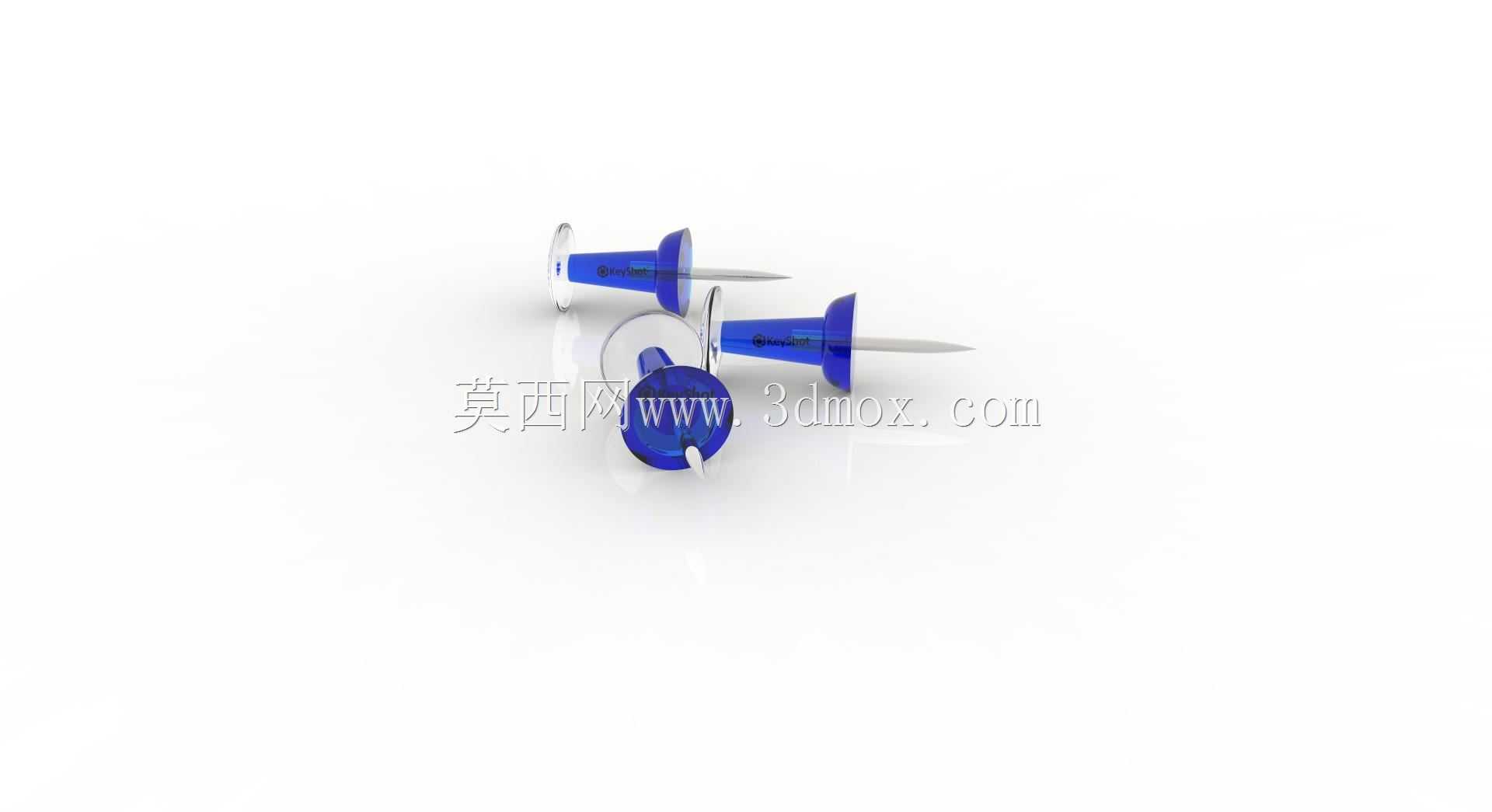

　　从结构设计逻辑来看，这款图钉分为钉帽与钉身两个核心部分，钉帽采用半透明蓝色硬质塑料注塑成型，整体做了大直径的圆饼状设计，直径控制在10mm左右，这个尺寸刚好贴合成年人拇指指腹的按压接触面积，按压时压强分散，不会出现硌手的痛感；钉帽边缘做了0.5mm的圆角过渡，没有尖锐毛边，日常拿取、插拔时不会划伤手指。钉帽与钉身的连接部位做了内嵌式的包胶结构，金属钉身的上端完全埋入塑料钉帽内部，埋入深度达到3mm，配合注塑时的咬合纹路，能保证反复插拔500次以上不会出现钉帽与钉身松脱、分离的情况，避免钉身残留在基材内造成安全隐患。

　　钉身部分采用冷轧钢冲压磨削成型，整体长度控制在11mm左右，其中有效刺入长度为9mm，这个长度既能保证穿透2-3张80g办公用纸后刺入软木板足够深度，不会因为固定层数稍多就出现松脱掉落，也不会因为钉身过长穿透软木板背面，划伤接触到板面的人员。钉尖部分做了三段式磨削处理，最尖端的锥角控制在22度，这个角度的刺入阻力最小，拇指施加很小的按压力就能让钉尖顺畅穿透纸面、刺入软质基材，不会出现按压时钉身歪斜、把纸面戳出不规则破口的问题；钉身靠近钉帽的位置做了0.8mm的直径加粗段，当钉身刺入到极限位置时，加粗段会卡在基材表面，避免用力过大把整个图钉按入基材内部，后续难以取出。

　　实际使用时的细节设计也有考量，半透明的蓝色钉帽在浅色的纸面、软木板上辨识度很高，固定文件后能快速找到图钉的位置，拆卸时不需要反复摸索；钉帽表面做了细微的磨砂纹理，手上有薄汗的时候捏取也不会打滑，拔出时施力更顺畅。金属钉身表面做了镀镍防锈处理，在常规办公环境的湿度条件下，不会出现生锈锈迹污染纸面、基材的问题，长期存放也不会因为锈蚀导致钉身强度下降、容易弯折。

　　从安装边界来看，这款图钉不适合用于硬质金属板、厚度超过5mm的实木板、混凝土墙面，强行按压不仅会导致钉尖弯折、钉身报废，还可能因为施力反弹造成手部划伤；固定文件时单张A4纸的四个角各用一枚即可保证平整，固定超过5张A4纸时建议在文件边缘每间隔15cm布置一枚图钉，避免纸张因为自身重力下垂卷边。重复使用时如果发现钉尖出现弯折、毛刺，要及时更换，避免毛刺勾扯纸面造成文件破损，也防止按压时毛刺偏移扎伤手指。

　　很多人觉得这类小五金件不需要严谨的结构设计，实际上从钉帽直径、钉身长度、钉尖角度到连接结构的每一个参数，都是经过大量实际使用测试调整出来的，既要保证固定可靠，也要兼顾使用手感与安全性，哪怕是几毛钱一盒的小物件，结构设计上的细节优化也能大幅提升实际使用的体验。
