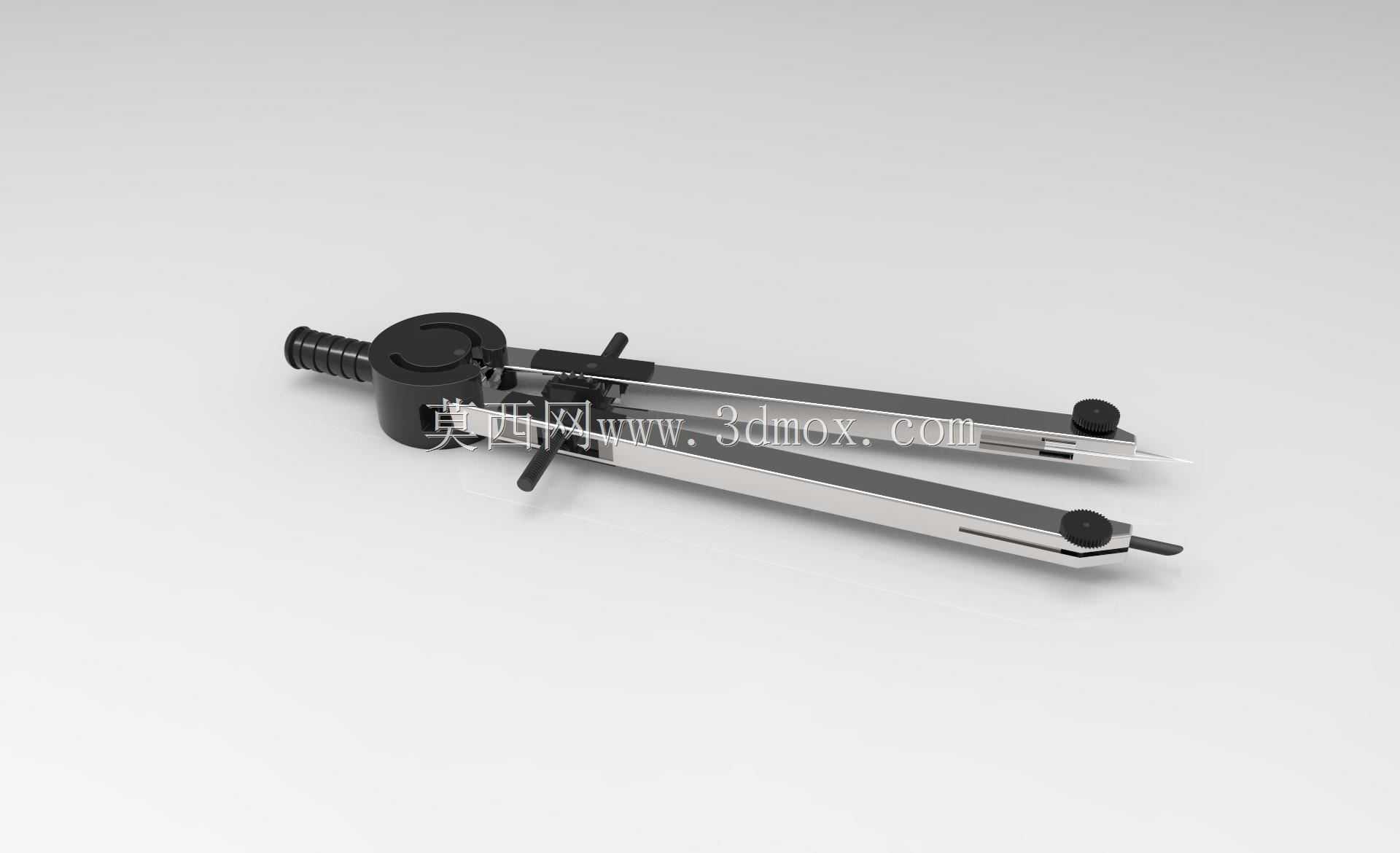

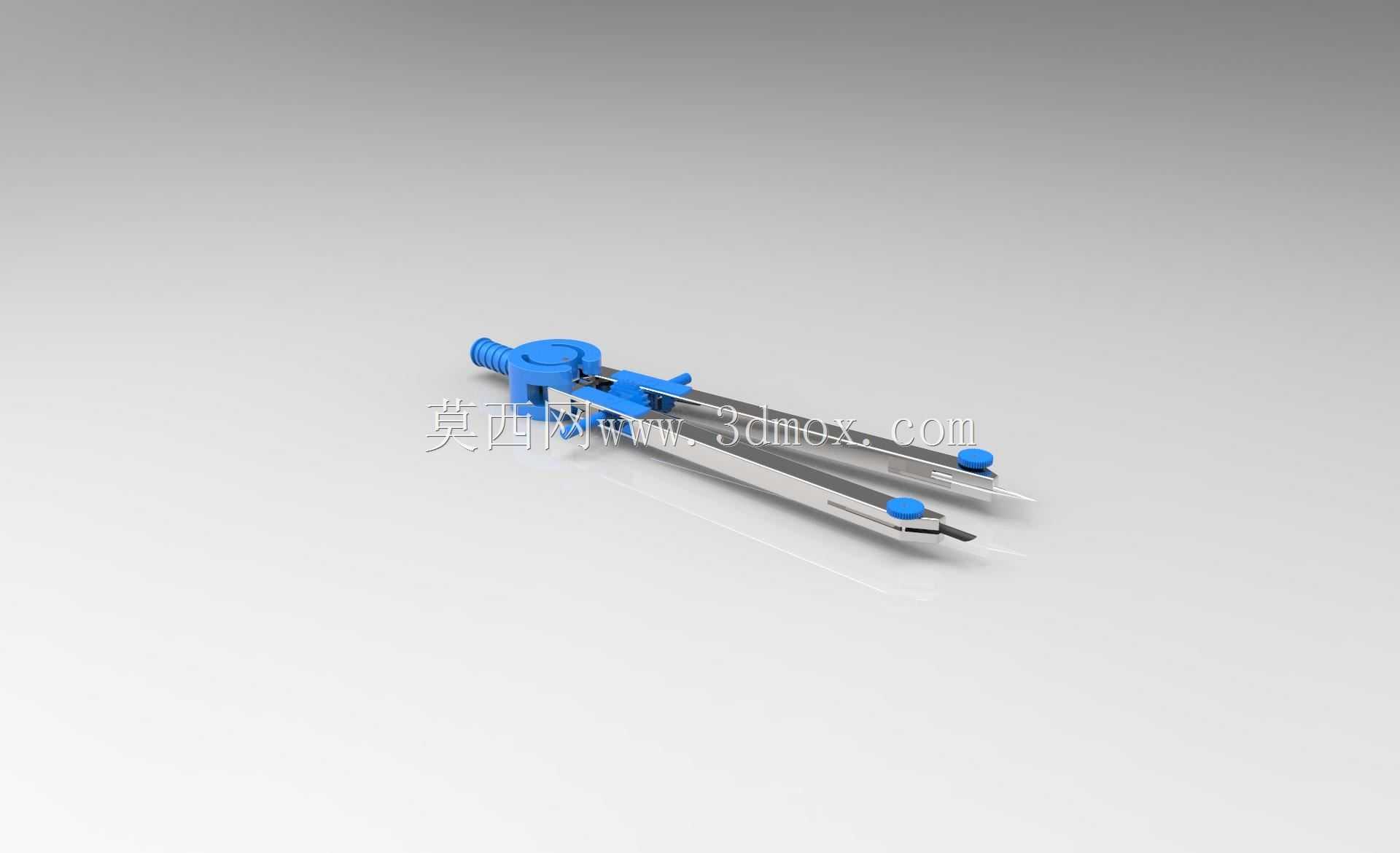

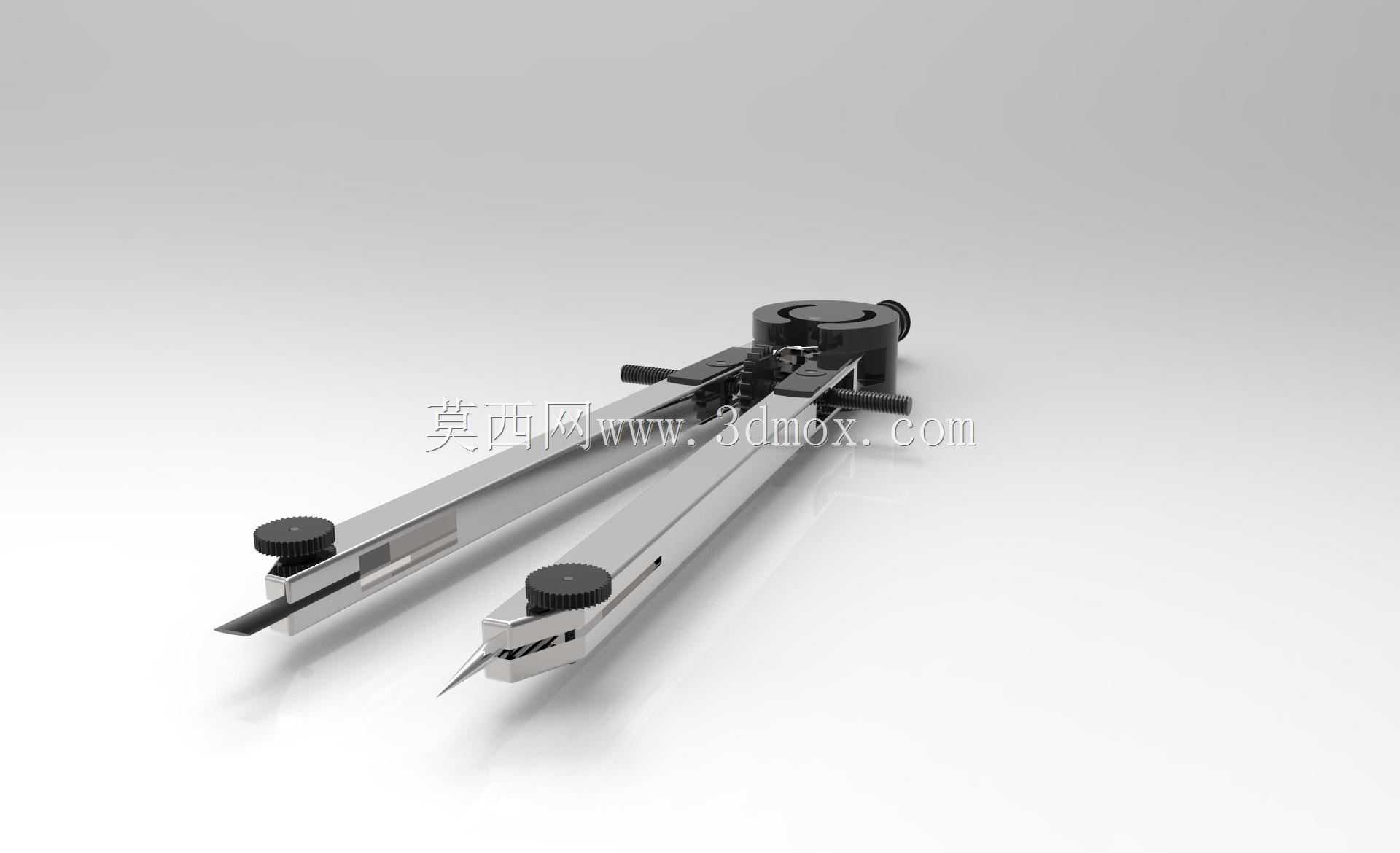

弓形绘图圆规教学办公绘图工具结构

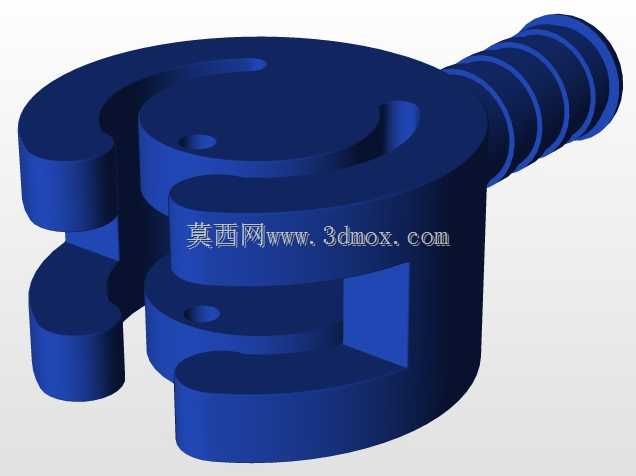

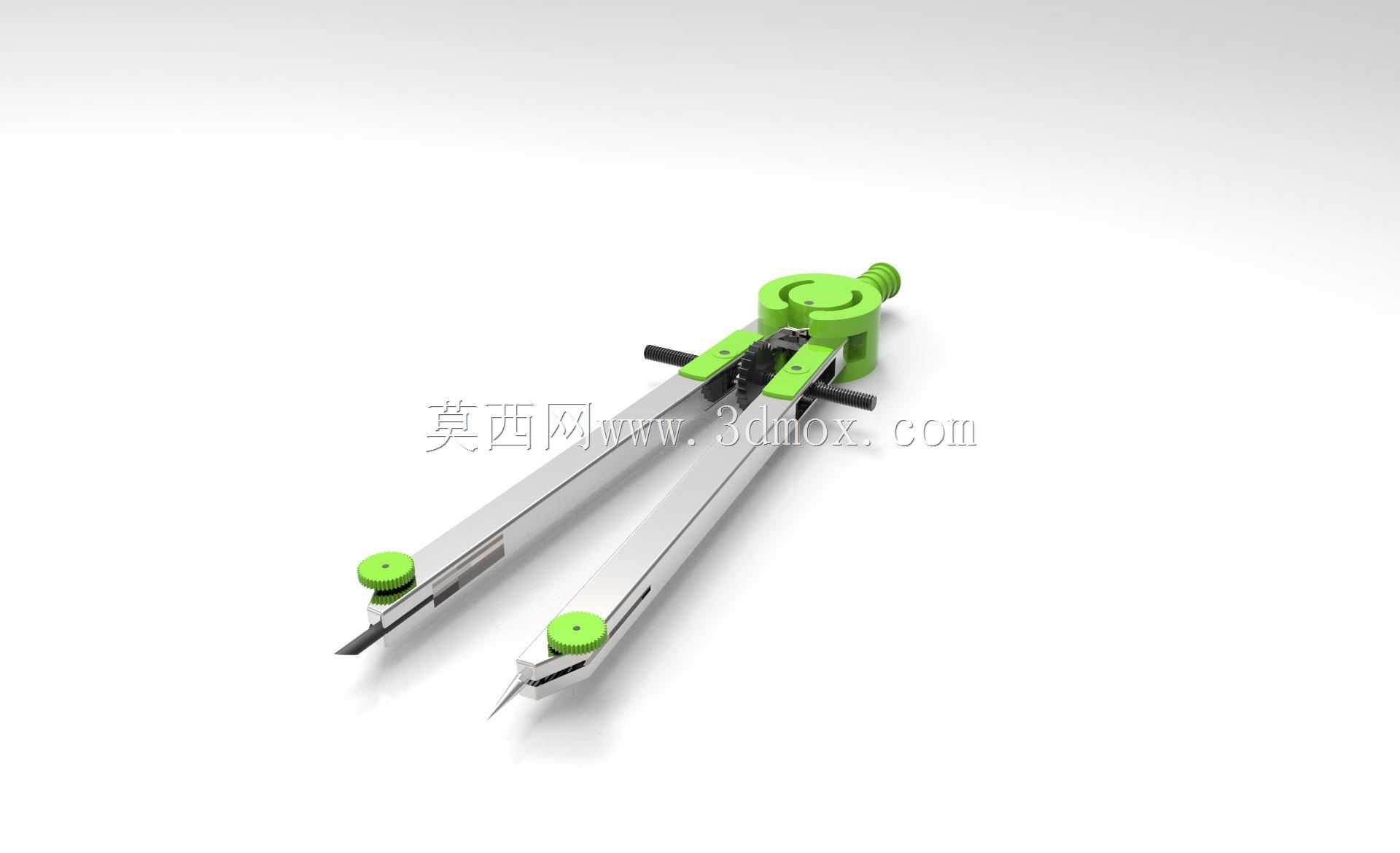

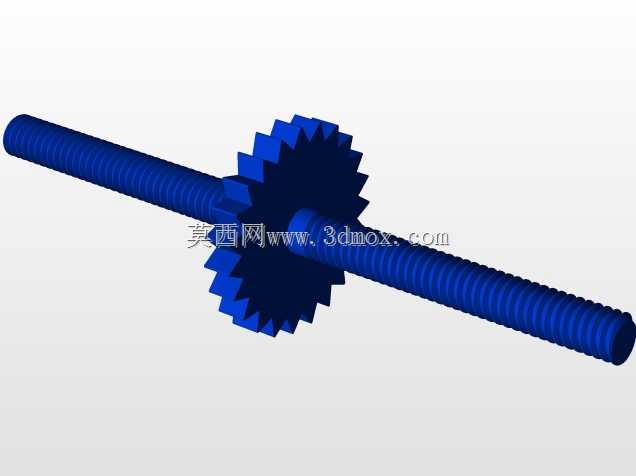

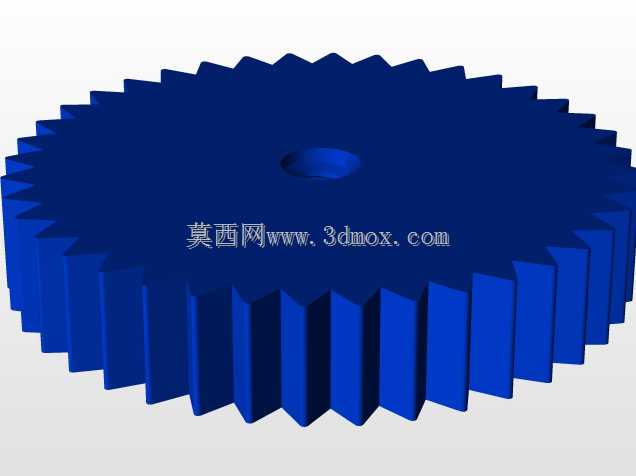

　　日常工程制图、教学板书、手工测绘场景里，弓形结构的绘图圆规是出镜率极高的基础工具，很多刚接触机械制图的学生，第一次接触规范圆弧绘制就是从这类工具开始。区别于老式铰接松垮的简易圆规，这款弓形结构的圆规在转轴位置做了阻尼调节结构，捏动顶部的调节旋钮时，两支规脚的开合角度可以实现微米级的微调，不会出现画到一半规脚滑移导致圆弧失圆的问题。

　　从实际使用场景来看，这类圆规不光能在绘图纸上完成标准圆弧、整圆的刻划，在野外地质作业、户外地形勘测时，还能配合比例尺直接在纸质地形图上完成两点间距的分段测量，规脚的尖端做了硬化处理，扎入图纸表层时不会出现过度扩孔的问题，搭配配套的铅芯夹头，画出来的圆弧线条粗细均匀，不会出现铅芯断芯、线条发虚的情况。

　　设计这款结构的时候，首先要考虑的是手持操作的人机边界，整体握持的位置做了滚花防滑处理，成年人单手握持时，拇指刚好能搭在顶部的调节旋钮上，不需要双手配合就能完成小范围的半径调整。规脚的长度做了适配A0到A4全幅面图纸的尺寸覆盖，最大开合半径能达到200mm，最小可以绘制直径1mm的精细小圆，满足从装配图局部剖视的细节标注，到整体布局大圆弧绘制的全场景需求。

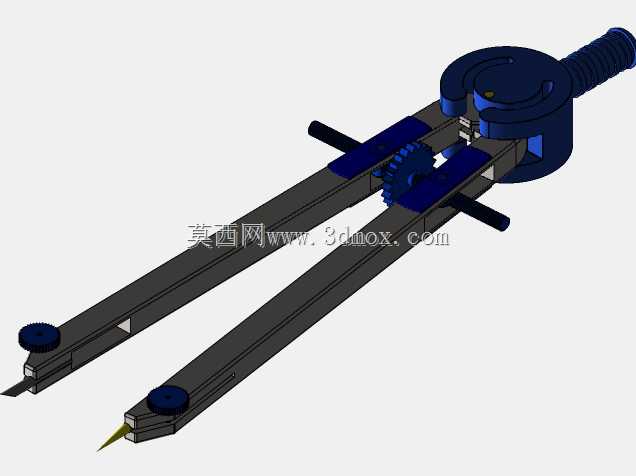

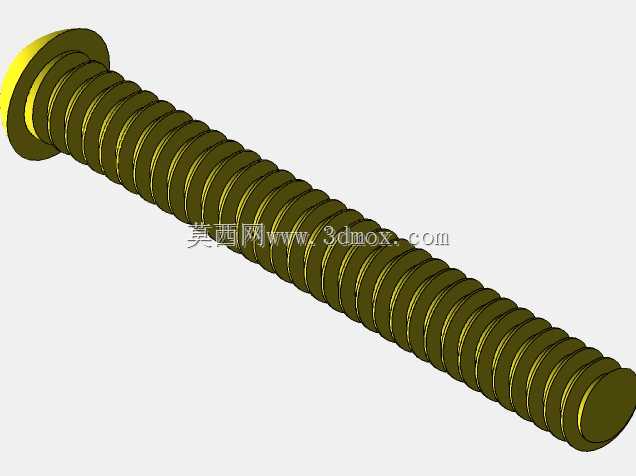

　　规腿部分采用了双层叠片的金属结构，中间的连接滑槽做了间隙配合处理，调整半径时滑动顺畅没有卡顿，锁止旋钮拧紧后，两支规脚的相对位置完全固定，哪怕施加较大的绘图压力，也不会出现半径偏移。配套的替换针脚和铅芯夹头采用快拆结构，不需要额外工具就能完成配件更换，针脚的尖端做了圆角过渡处理，避免日常使用时扎伤手部，同时也能减少对绘图桌面的划伤。

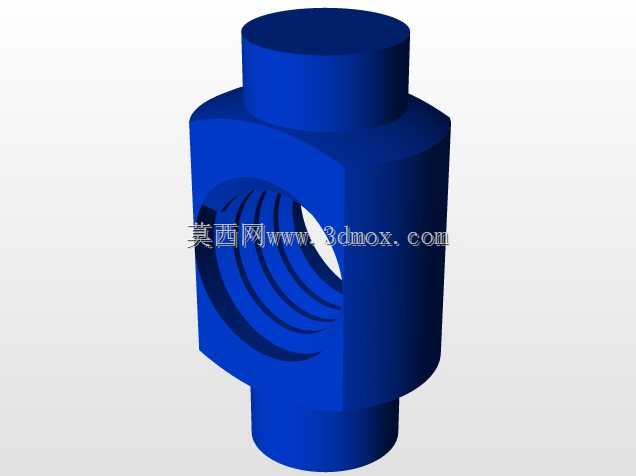

　　在结构建模的时候，要重点关注转轴位置的同轴度要求，两个规脚的铰接孔同轴度公差需要控制在0.02mm以内，否则开合时会出现卡滞、晃动的问题。顶部的弹簧压片要提供合适的预紧力，既不能因为预紧力过大导致调节旋钮拧动费力，也不能因为预紧力不足导致锁止失效。规脚末端的铅芯夹头要保证铅芯安装后与针尖的同轴度，确保绘制圆弧时圆心不会偏移。

　　很多人在使用这类圆规时容易忽略的细节是，两个规脚在绘制圆弧时需要保持与纸面垂直的倾角，这款结构的规脚做了角度补偿设计，当握持位置出现小幅倾斜时，针尖和铅芯依然能保持与纸面的垂直接触，不会出现铅芯侧磨、线条粗细不均的问题。在教学场景中，这类圆规还可以配合白板笔夹头，直接在白板上绘制教学用的圆弧示意图，夹头的适配范围覆盖了常规直径的书写笔具，不需要额外购置专用配件。

　　从安装边界来看，这款圆规收拢后的整体尺寸可以放入常规的文具盒、绘图工具包内，没有突出的尖锐结构，携带过程中不会刮损包内的其他文具。所有活动部件的缝隙都做了防夹手处理，调节过程中不会出现夹伤手指的问题，表面的金属部件做了哑光镀铬处理，长期使用不会出现生锈、掉漆的情况，握持的塑料部件采用耐冲击的工程塑料材质，意外掉落到地面也不会出现碎裂、变形的问题。

　　在机械制图实训场景中，这类圆规是必备的基础绘图工具，配合三角板、比例尺、分规使用，能完成所有平面几何图形的绘制作业，相比专业的数控绘图设备，这类手动绘图工具在快速方案草图绘制、现场临时测绘场景中有着不可替代的灵活性，不需要供电、不需要提前调试，拿起来就能直接使用，对于需要在车间现场快速绘制零件草图的技术人员来说，是随身工具包内必不可少的配置。
