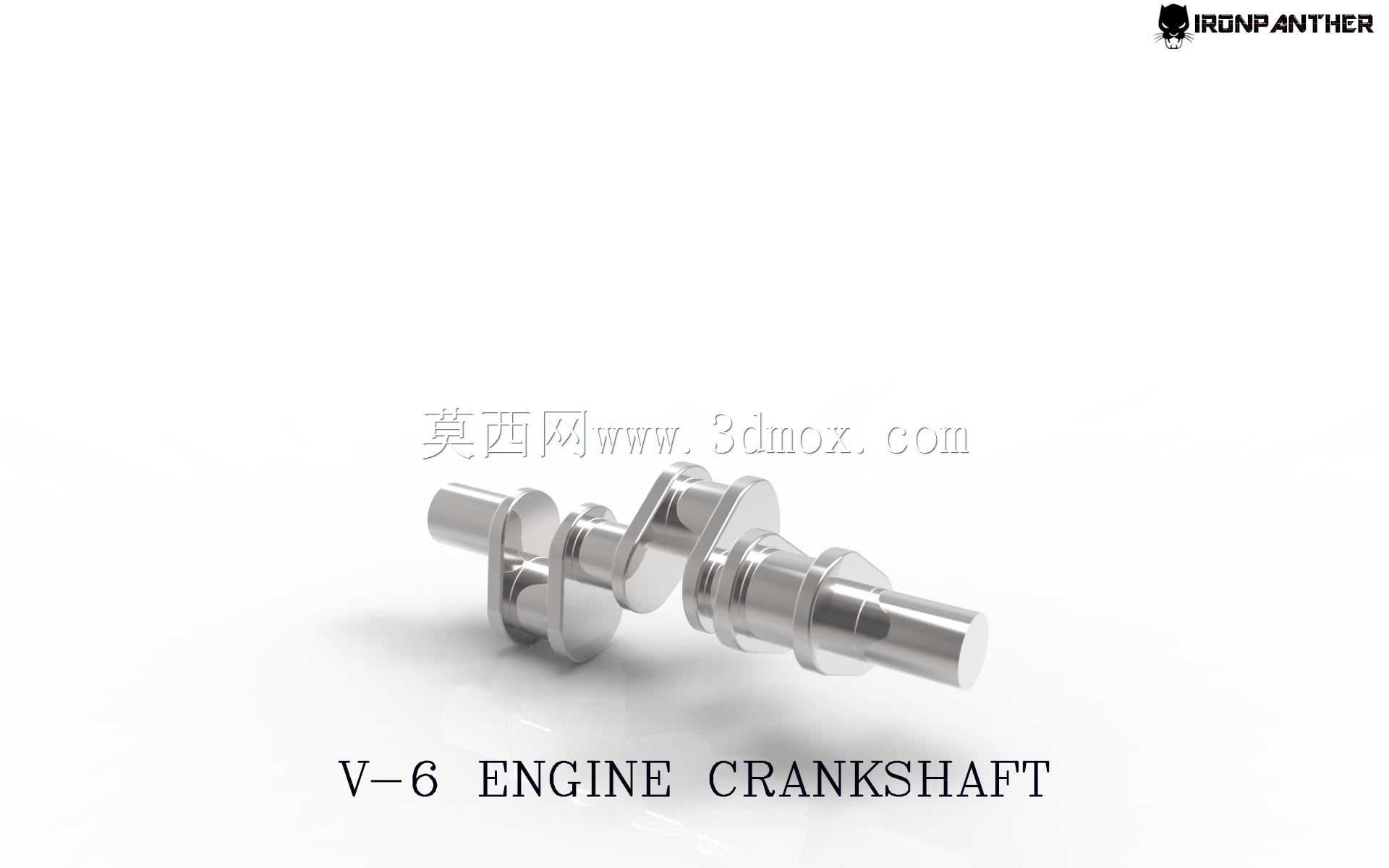

V型六缸发动机曲轴结构三维数模

　　在车用内燃机的动力传递链路里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这款V6发动机配套的曲轴，在结构设计上完全匹配V型六缸机的缸体夹角布局，六个曲柄销按照对应缸序的点火间隔角错开布置，能保证各缸做功冲程的扭矩输出平顺衔接，大幅降低整机运转过程中的振动幅值。从实际装机场景来看，这类曲轴主要适配排量在2.5L-4.0L区间的V型六缸乘用车辆动力总成，也可经过材质调整后用于固定动力机组、小型船舶舷内机的动力输出端，在高转速持续运转工况下，需要承受活塞连杆组传递的交变冲击载荷，因此结构设计阶段对各轴颈的过渡圆角、曲柄臂的配重平衡都做了针对性优化。

　　从结构细节来看，这款曲轴的主轴颈按照V6缸体的主轴承座排布设置对应支撑点位，每个主轴颈的直径、表面粗糙度要求都匹配滑动轴承的配合公差，安装时需要保证各主轴颈的同轴度误差控制在微米级，避免运转过程中出现轴瓦偏磨、烧蚀的故障。曲柄销与连杆大头的配合间隙需要严格按照装配工艺要求调整，对应V型布局的两列气缸，每一组曲柄销上会配套安装两个连杆，因此曲柄销的宽度、油道开孔位置都经过精准核算，保证压力润滑油能顺利到达连杆轴承的摩擦面，形成稳定的油膜承载。曲轴前端的轴段预留了正时齿轮、皮带轮、扭转减振器的安装定位面，后端则设计有飞轮连接的法兰盘与油封配合轴颈，安装边界完全匹配主流V6发动机的缸体、正时罩、飞轮壳的接口尺寸，不需要额外做结构修改就能完成装机适配。

　　设计过程中，曲柄臂的配重块外形是经过动平衡迭代优化的，每一块配重的质心位置、重量都经过精确计算，抵消曲柄销、连杆大头旋转运动产生的离心力，以及活塞往复运动产生的一阶、二阶惯性力，让曲轴在常用转速区间内的不平衡量控制在允许范围内，减少发动机运转时的整机振动传递到车架或者机组基座上。曲轴内部的润滑油道采用斜向贯通的钻孔设计，从主轴颈的进油孔连通到对应曲柄销的出油口，保证发动机运转时，机油泵建立的压力油能持续输送到各个摩擦副，避免干摩擦导致的部件失效。在选材层面，这类量产曲轴多采用高强度模锻钢或者球墨铸铁材质，轴颈表面经过高频淬火处理提升硬度与耐磨性，过渡圆角位置做滚压强化处理，提升部件的抗疲劳强度，应对交变载荷下的长期使用需求。

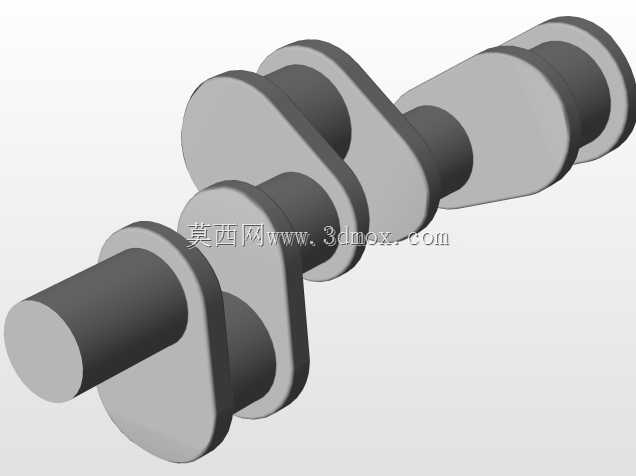

　　从安装适配的角度来说，这款曲轴的轴向定位点设置在中间位置的主轴颈处，配套对应的止推片控制曲轴的轴向窜动量在合理区间，避免运转过程中曲轴前后窜动导致的正时错位、油封漏油等问题。各曲柄销的相位角严格对应V6发动机的点火顺序，保证各缸的进排气、点火正时能准确匹配，不会出现做功干涉的问题。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了标注还原，数模的曲面连续性、圆角过渡都和实际量产部件保持一致，既可以用于教学演示内燃机动力传递原理，也能作为结构设计人员开发同类型动力部件时的参考基准，还可以用于虚拟装配仿真、动力学仿真分析，验证曲轴在不同转速、不同载荷工况下的应力分布、变形量，提前预判结构设计上的薄弱点，优化部件的可靠性。
