V型六缸发动机气缸盖结构设计

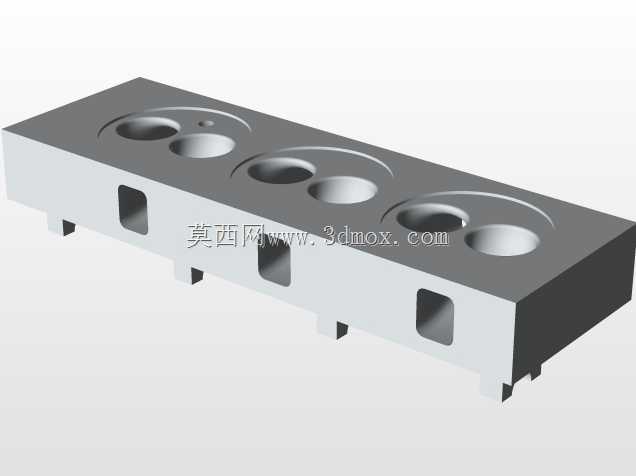

　　在车用内燃机的整机结构中，气缸盖是构成燃烧室、布置配气机构与冷却润滑回路的核心承载部件，本次呈现的V6机型气缸盖，采用两列气缸夹角适配的整体式布局，对应V列单侧三缸的排布逻辑，每缸独立设置进排气道、气门安装座与喷油器适配孔位，同时集成了凸轮轴轴承座、冷却水道空腔、润滑油道通路的一体化结构，省去了分体式缸盖的多组密封结合面，能够有效降低V型发动机的整机高度，适配乘用车辆前置机舱的紧凑安装空间。从实际应用场景来看，这类V6气缸盖多用于大排量乘用车辆、轻型商用车辆的动力总成，也可适配固定动力机组、小型船舶动力的内燃机配置，在整机运行过程中，缸盖需要持续承受燃烧室点火后的高温高压燃气冲击，同时要为配气机构提供精准的安装定位基准，

　　还要完成燃烧室热量的传导导出，因此结构设计上的刚度匹配、流道合理性直接决定了发动机的动力输出效率、运行可靠性与使用寿命。设计过程中首先要匹配对应缸径、行程的气缸体顶面定位销孔位置，保证缸盖与缸体结合面的平面度公差控制在合理区间，避免密封失效导致的漏气、漏水、漏油问题；燃烧室侧的挤气面形状需要匹配活塞顶部的燃烧室凹坑造型，合理组织缸内气流运动，提升油气混合效率，降低燃烧过程中的爆震倾向。进排气道的走向设计经过多轮流场验证，进气道采用适配高滚流比的曲面走向，能够在进气行程中形成更强的缸内涡流，加快油气混合速率，排气道则采用低阻力的渐扩截面设计，降低排气背压，提升废气排出效率，同时为三元催化器的快速起温提供合适的排气温度条件。

　　冷却系统的设计采用分层水道布局，靠近燃烧室侧的下层水道采用窄截面高流速设计，能够快速带走燃烧室周围的高热量，避免气门座圈、喷油器安装区域出现局部过热导致的热变形，上层水道则连通凸轮轴轴承座区域，对配气机构的运动部件进行适度冷却，同时控制缸盖整体的温度梯度，降低不同区域温差带来的热应力，避免长期交变热负荷下出现缸盖开裂的失效问题。润滑油道采用内置式钻孔通路，直接连通缸体主油道，将压力润滑油输送到凸轮轴轴承、气门挺柱等运动摩擦副位置，减少外接管路的密封点，降低润滑系统泄漏风险。安装边界层面，缸盖的周向螺栓孔位置完全匹配对应V6缸体的螺纹孔排布，螺栓拧紧顺序、拧紧力矩都需要按照从中间向两侧对称分步拧紧的工艺要求执行，

　　保证缸垫的压紧力均匀分布；缸盖顶面的凸轮轴安装座同轴度公差经过严格控制，保证凸轮轴转动过程中的阻力均匀，避免出现卡滞、异常磨损问题；侧面的进排气歧管安装面采用平面铣削加工，预留了密封垫的安装定位槽，能够适配不同构型的进排气歧管安装匹配。在实际的结构验证环节，这类缸盖需要经过水压试验、热冲击试验、疲劳强度试验等多轮验证，确保在最高燃烧压力、极限温度循环的工况下，结构不会出现永久变形、裂纹等失效问题，气道的流量系数、涡流比参数也需要与整机的配气相位、喷油策略匹配，才能实现设计阶段预设的动力性、经济性与排放指标。对于三维建模从业者而言，这类缸盖模型的构建需要重点关注复杂内腔曲面的连续性、安装孔位的位置度公差、不同壁厚区域的过渡合理性，避免出现建模过程中的壁厚突变、曲面缝隙等问题，为后续的有限元热应力分析、流场仿真分析、加工工艺编程提供准确的数模基础。
