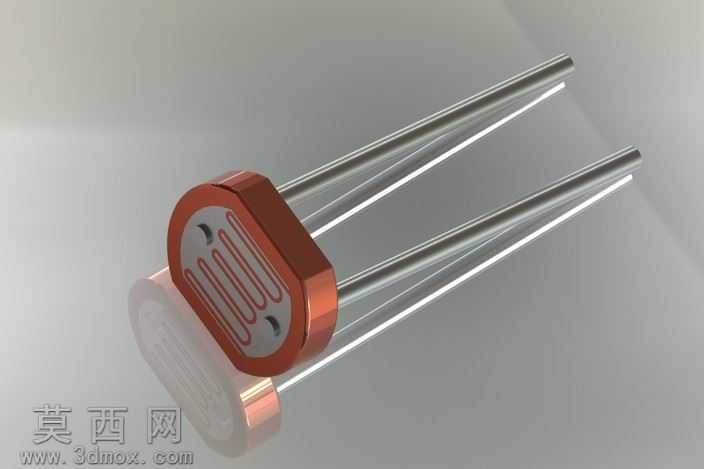

标准5毫米规格光敏电阻三维模型

本作品为标准5毫米规格直插式光敏电阻的三维建模成果，建模过程严格参照行业通用的光敏电阻实物尺寸参数开展，首先在三维建模环境中绘制元件主体的截面轮廓，通过拉伸命令生成厚度为2毫米的圆形基座主体，基座边缘做0.2毫米的圆角过渡处理，还原实物封装的圆润边缘特征。受光面区域的绘制是建模的核心细节部分，参照真实CdS光敏电阻的梳状电极结构，绘制交错排布的蛇形线条轮廓，通过切除拉伸命令在基座正面生成深度0.1毫米的电极沟槽，再对沟槽边缘做微小倒角，还原实物受光面的电极纹理特征。引脚部分采用扫描建模方式，首先绘制直径0.5毫米的圆形截面，再绘制两条平行的直线路径，路径长度参照实物引脚的常规18毫米长度设置，扫描生成两根金属引脚后，将引脚与基座主体的连接位置做0.1毫米的圆角过渡，模拟引脚与封装基座的牢固衔接结构。材质渲染阶段，基座的封装外壳采用暗红色酚醛树脂材质，调整材质的粗糙度参数为0.6，反射率设置为0.1，还原塑封外壳的半哑光质感；受光面的梳状电极区域采用浅灰色金属材质，粗糙度设置为0.3，模拟金属电极的微弱反光特性；两根引脚采用镀锡金属材质，调整材质的金属度为0.9，粗糙度为0.2，还原金属引脚的亮面金属质感。建模过程中对所有特征参数做了关联约束，若需要调整光敏电阻的尺寸规格，仅需修改对应草图的尺寸参数即可快速完成模型更新，适配不同的设计场景需求。模型的整体结构完全还原实物的装配关系，引脚与基座的连接位置无干涉，受光面的电极纹理比例与实物完全一致，可用于光电感应类电路的三维布局演示、电子产品结构装配模拟、教学演示场景中的电子元件展示等用途，模型的细节精度满足常规工业设计、教学演示的使用要求，无需额外调整即可直接导入装配环境使用。
