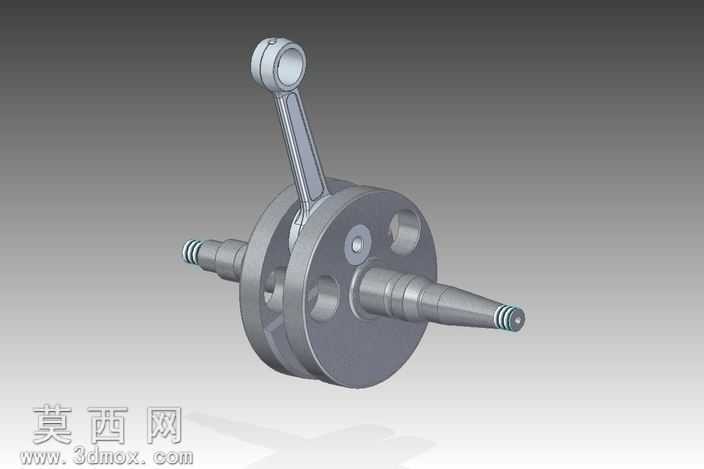

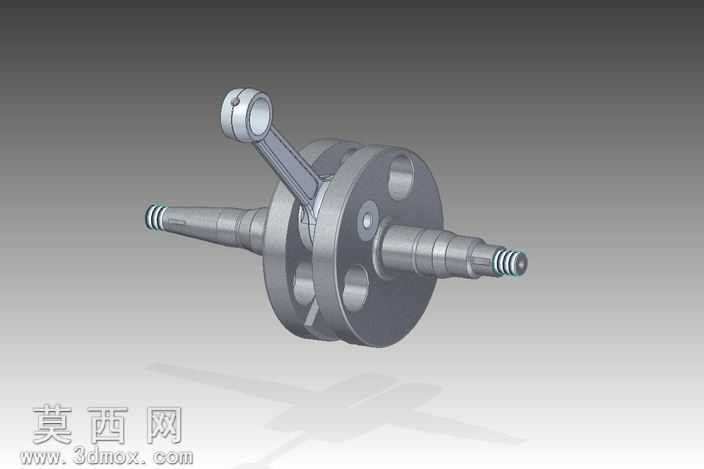

SimsonS51二冲程发动机曲轴连杆组件

本模型为Simson S51车型配套的二冲程发动机曲轴连杆组件，建模过程严格遵循原厂零部件测绘尺寸，完整还原了该款经典小排量二冲程动力核心部件的全部结构特征。建模阶段首先完成核心基准轴的搭建，以曲轴左右主轴颈的同轴度为核心基准，依次构建两侧扇形曲柄配重块，配重块上的减重孔、定位销孔、平衡去重凹坑均按照实物比例精准绘制，确保曲柄旋转时的动平衡特性与实物一致。连杆部分采用分体式结构建模，大头端与曲柄销的配合间隙、小头端与活塞销的连接位均做了公差还原，杆身的工字形截面结构完全复刻原厂设计，既保证结构强度又降低往复运动质量。曲轴两端的锥面安装位、螺纹段、油封配合轴颈的尺寸精度严格匹配原厂装配要求，表面的滚花、退刀槽等细节特征均完整呈现。材质渲染阶段，曲轴主体采用锻钢材质表现，通过金属粗糙度参数调整还原锻件经机加工后的表面质感，轴颈高光面与配重块非加工面的质感差异做了区分处理；连杆采用合金钢材质，表面做了轻微的氧化层质感表现，大头端的滚针轴承配合位做了高精度磨削面的高光处理。整体装配关系完全按照实际发动机的装配逻辑搭建，曲柄销与两侧曲柄的过盈配合、连杆大头与曲柄销的活动连接均做了运动副预留，可直接用于二冲程发动机的运动仿真演示。设计过程中重点考量了二冲程发动机曲轴的工作特性，两侧配重块的偏心质量经过参数化调整，可匹配对应排量活塞的往复惯性力平衡需求，模型可直接用于二冲程摩托车动力系统的教学演示、改装方案验证以及相关零部件的二次开发设计，所有特征均为可编辑参数化结构，方便根据不同改装需求调整轴颈长度、配重块偏心距、连杆中心距等核心参数。
