金条造型塑料注塑模具结构设计

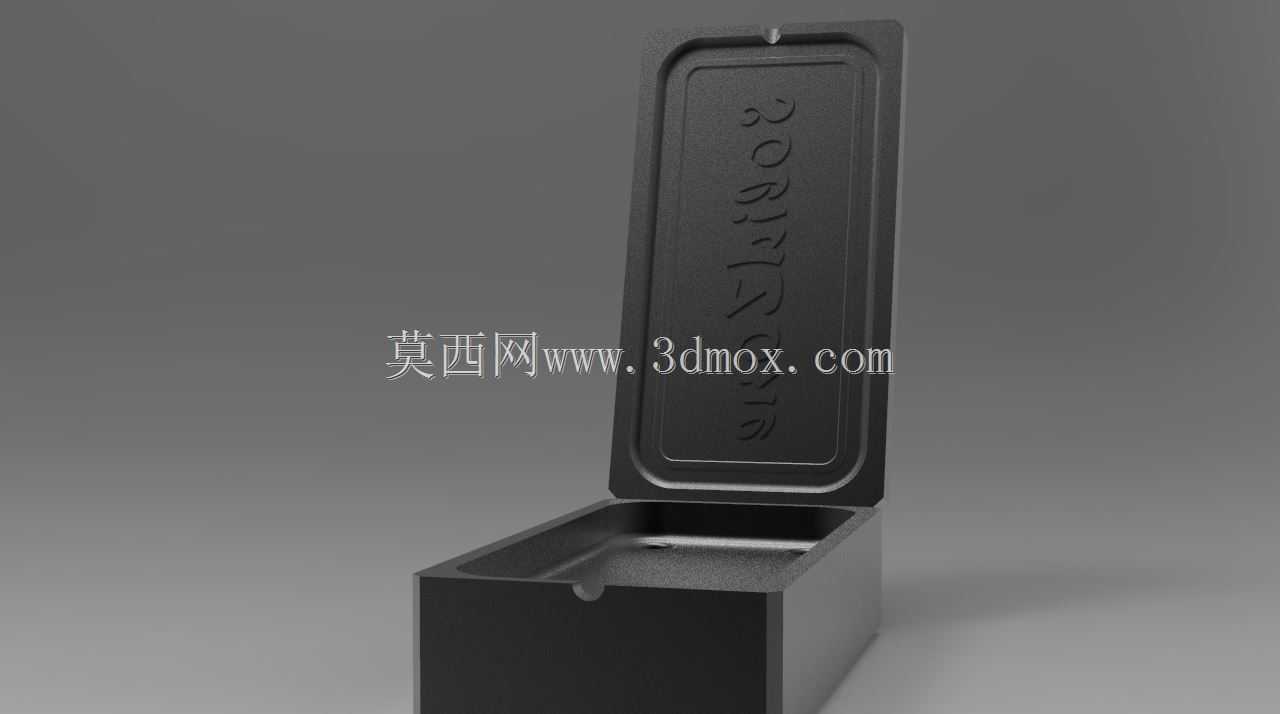

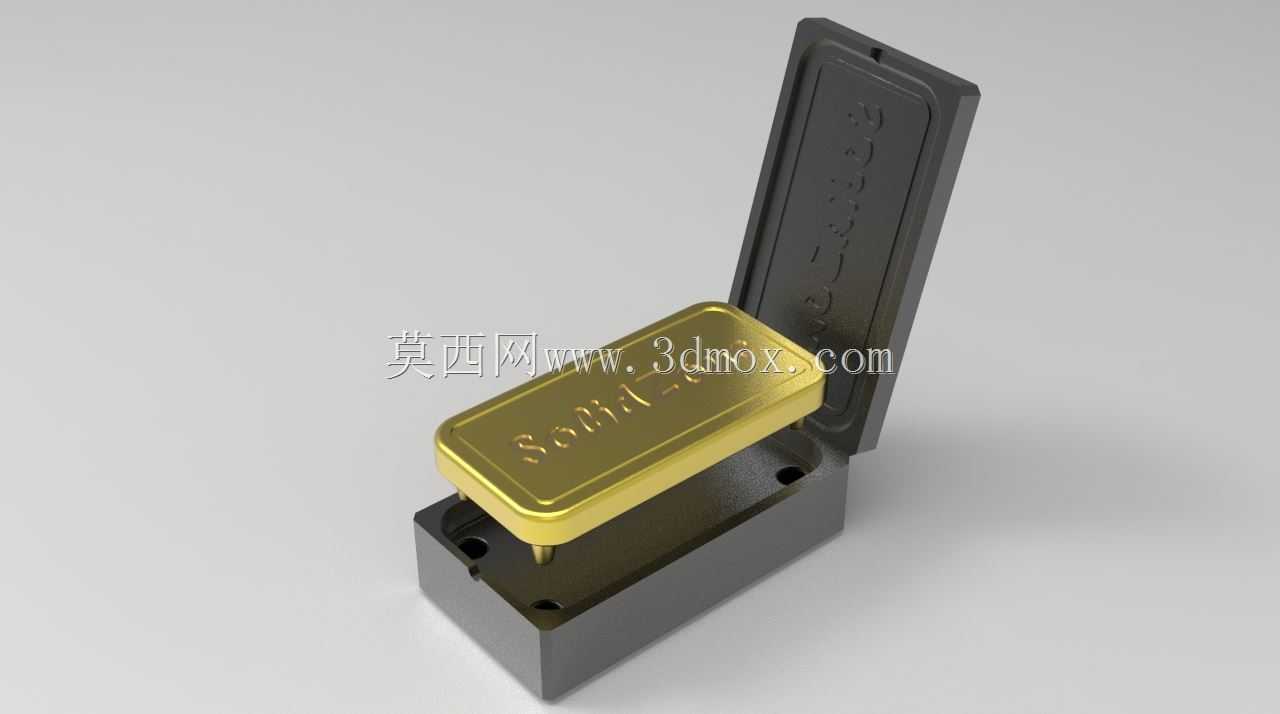

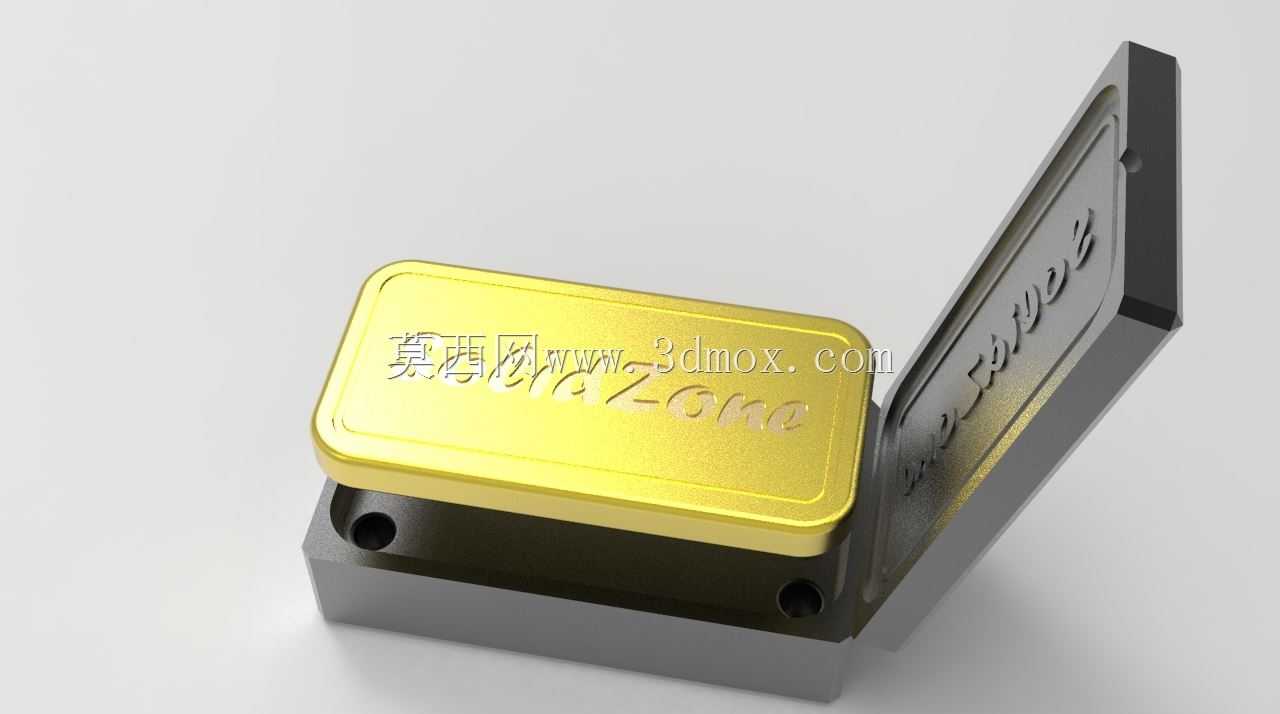

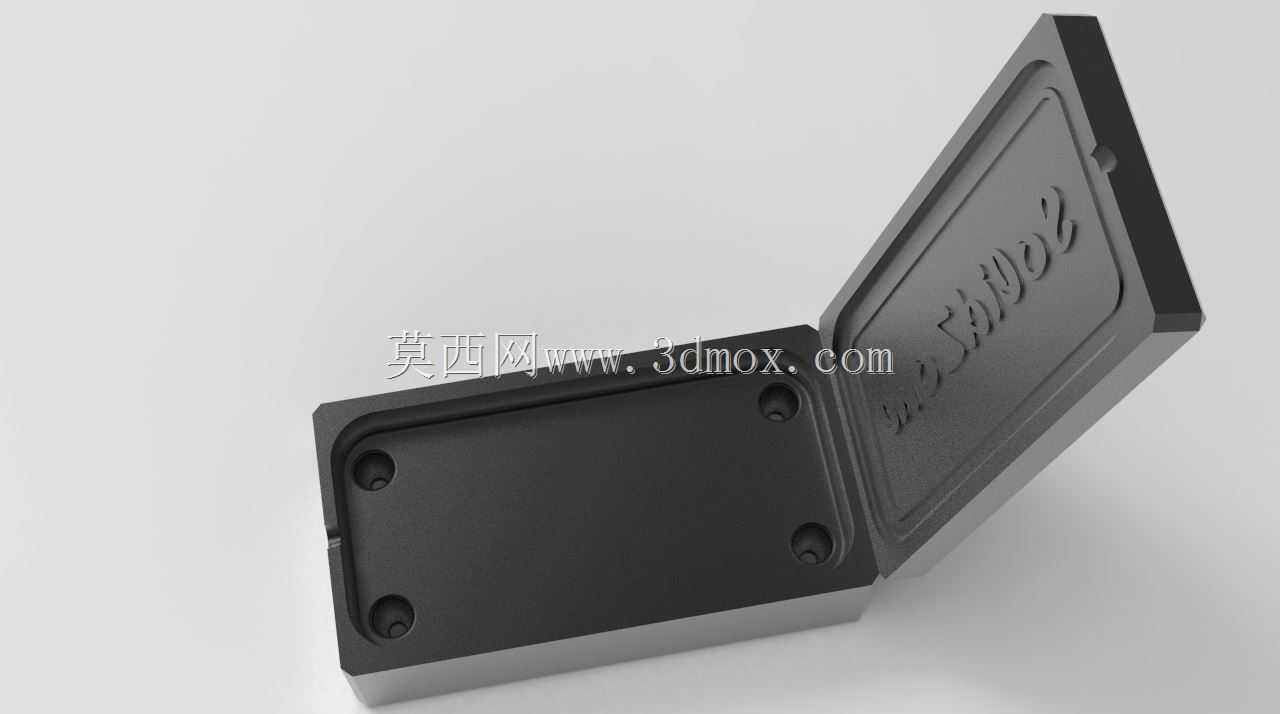

　　这套模具针对仿金条外观的塑料装饰件开发，日常多应用在文创摆件、影视道具、商超陈列展示道具的批量生产场景，不少黄金品牌的线下门店做陈列替代、活动礼品定制时，也会用到这类外观仿真度高的塑料件，避免真金展品的安保风险同时，还原金属质感的视觉效果。从结构上看，模具采用两板模开模逻辑，分型面设置在仿金条零件的最大轮廓边界处，开模后动定模分离，成型后的塑件留在动模侧，依靠顶出机构完成脱模，整套结构没有复杂的抽芯滑块，加工难度低，适合中小批量的塑件生产。型腔部分直接复刻金条的表面纹理与轮廓倒角，表面做镜面抛光处理，配合注塑时的金色母粒添加，能让成型后的塑件自带金属光泽质感，不需要额外做表面喷涂处理，减少后工序的加工成本。模架采用标准模坯加工，

　　四周设置的导柱导套保证合模时的定位精度，避免合模错位导致的塑件飞边问题，模架上的安装孔位按照标准注塑机的装模尺寸预留，适配市面上多数卧式注塑机的安装要求，不需要额外做改装就能直接上机生产。浇注系统采用侧浇口进料，浇口位置设置在塑件的非外观面边缘，注塑完成后浇口残留痕迹小，简单修剪就能处理干净，不会破坏塑件正面的仿金条纹理外观。冷却回路围绕型腔均匀排布，保证注塑过程中型腔各区域温度一致，避免塑件冷却不均出现的翘曲、缩痕问题，让成型后的塑件尺寸稳定，表面平整度达标。设计时优先考虑了量产的加工便利性，模仁部分采用可拆换结构，如果后续需要调整金条表面的文字、纹理细节，只需要更换对应模仁镶件，不需要重做整套模架，

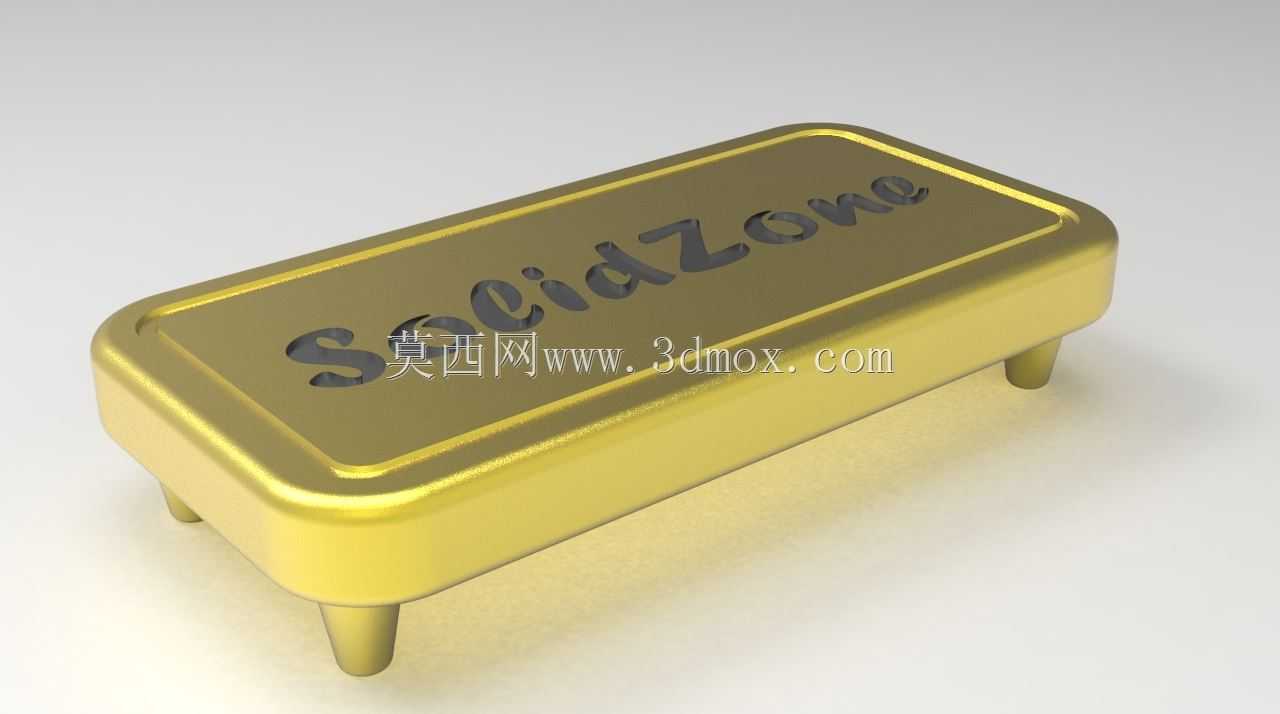

　　能快速响应不同客户的定制化外观需求，降低改模成本。整套模具的闭合高度、开模行程都经过核算，适配120吨到160吨锁模力的常规注塑设备，安装时只需要匹配设备的定位圈尺寸，固定好码模孔就能完成装模，调机时的参数窗口宽，对注塑操作工的技术要求不高，普通注塑车间就能完成批量生产。成型后的塑件尺寸和真实金条保持一致的比例，边缘做R0.5的圆角过渡，既还原真实金条的握持手感，也避免注塑时尖角位置出现应力集中导致的开裂问题，同时脱模时也能减少尖角处的粘模风险。模具的顶出采用均匀分布的顶针，顶针位置避开塑件的外观面，顶出力均匀分布，不会在塑件表面留下顶出痕迹，保证外观面的完整光洁。排气槽开设在分型面的熔体末端位置，深度控制在0.02mm，

　　既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，也不会让熔体溢出产生飞边。日常生产维护时，只需要定期清理分型面的残留塑料、检查导柱的润滑情况，就能保证长期生产的稳定性，模具的使用寿命能达到10万模次以上，满足中小批量订单的生产需求。
