带棘爪手动螺旋顶升起重工具结构

　　在设备检修、小型构件安装、机电设备拆装这类需要小行程精准顶升的作业场景里，带棘爪的螺旋顶升工具是一线作业人员接触频率极高的手动起重器具，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重泄压回落的问题，尤其适合需要长时间保持顶升姿态、对支撑稳定性要求高的工位，比如机加工工序里工件的微调垫高、配电设备安装时的水平校准、小型工装夹具的位置调整，甚至是重型设备移位时的边角临时支撑，都能看到这类结构的应用。

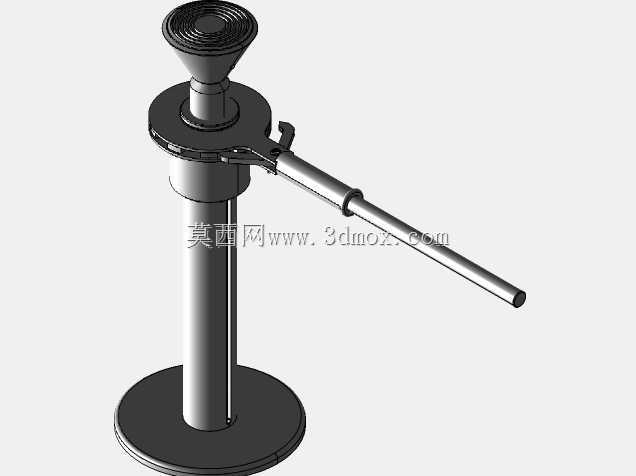

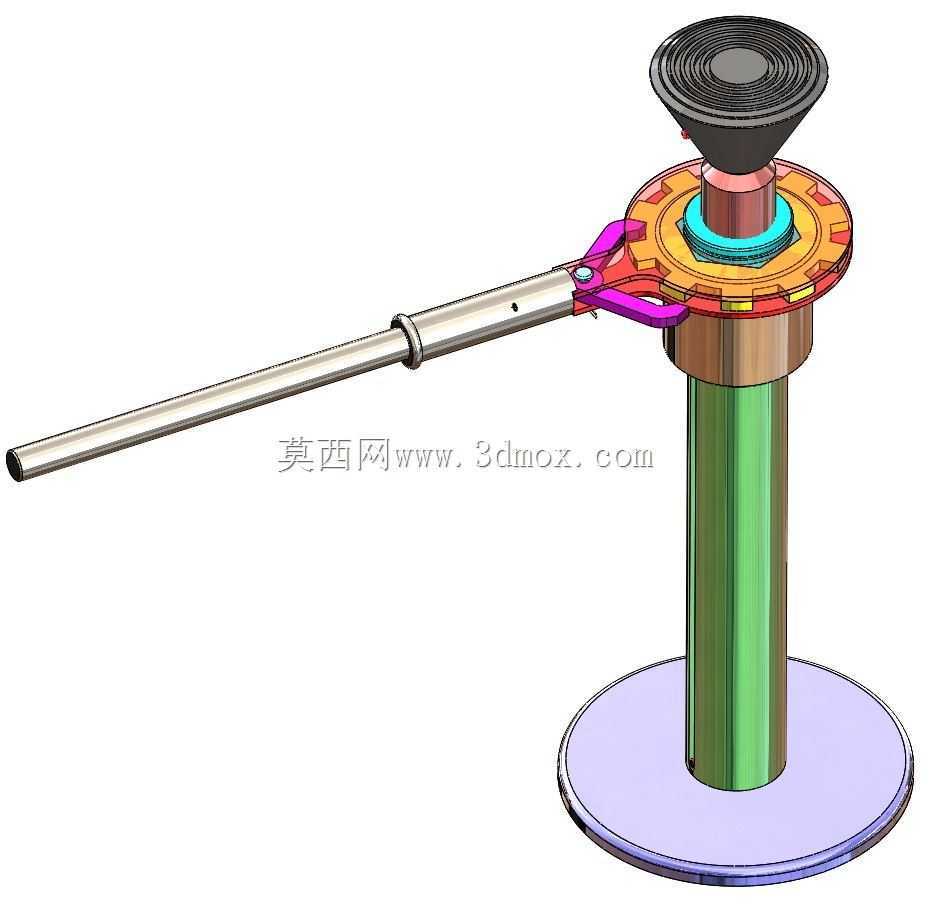

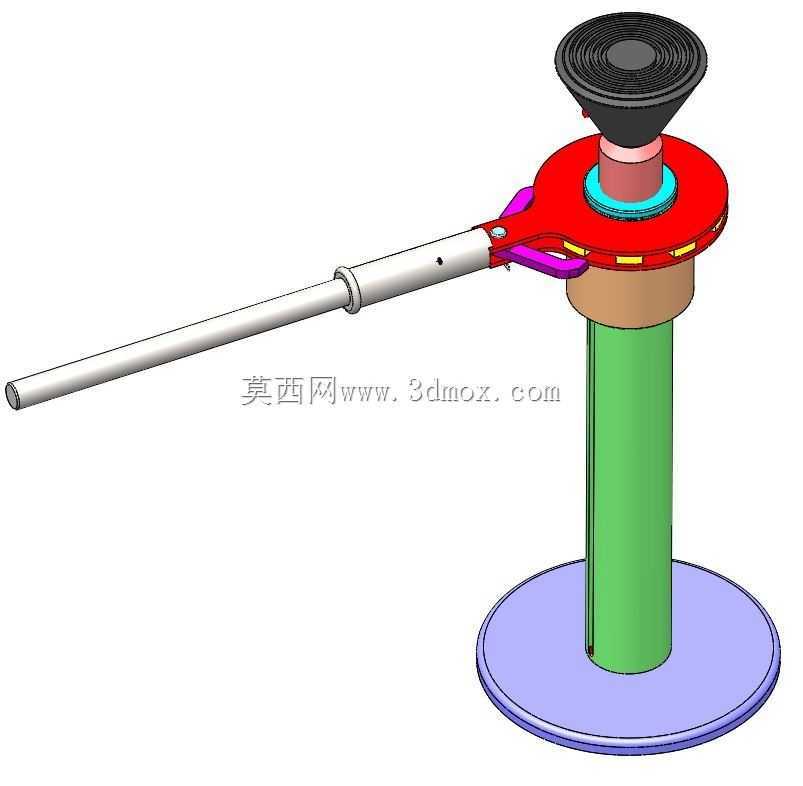

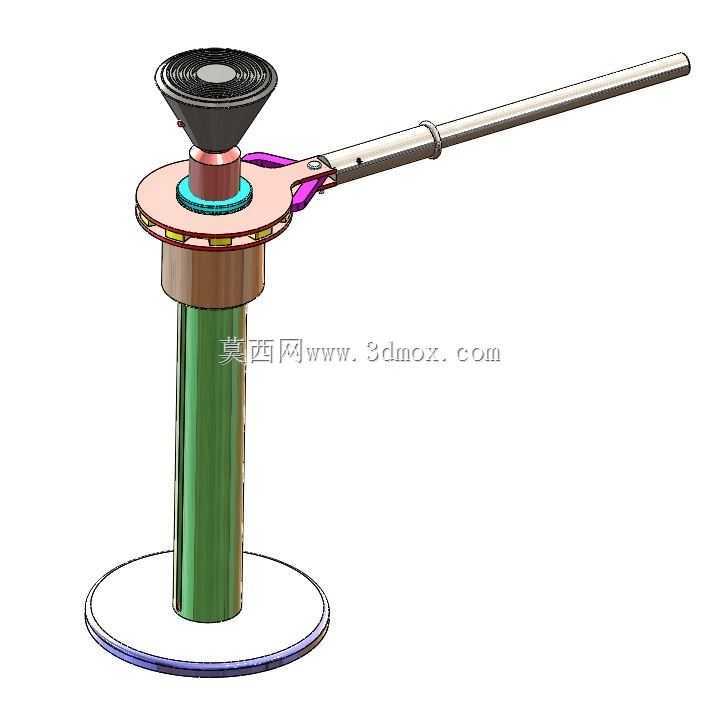

　　从功能逻辑上看，这套结构的核心是把摇杆的圆周回转运动，通过梯形螺纹副的啮合转化为顶杆的直线顶升动作，梯形螺纹的自锁特性是整个结构安全承重的核心，螺纹升角设计小于接触面当量摩擦角，即便撤去摇杆上的操作力，顶杆也不会在负载作用下自行回落，能稳定维持顶升高度。额外增设的棘爪结构，是区别于普通螺旋顶升工具的关键设计，作业时不需要反复拔出摇杆调整转动角度，通过棘爪与顶部棘轮盘的单向啮合，就能实现摇杆小角度往复摆动驱动顶升，在操作空间狭窄、无法完成摇杆整周回转的工位里，这个设计能大幅降低操作难度，提升作业效率，同时棘爪的止逆特性也能在顶升过程中防止顶杆意外反转回落，给作业过程增加一道机械防护。

　　做结构设计的时候，首先要核算的是螺纹副的承载能力，梯形螺纹的牙型强度比普通三角螺纹高，牙根处的应力集中更小，适合承受轴向的重载冲击，顶杆选用中碳钢调质处理，表面做防锈处理，避免长期在车间潮湿环境下出现锈蚀卡滞。底部的支撑盘做了大直径扩面设计，目的是增大与地面或支撑基面的接触面积，降低单位面积的承压应力，防止顶升时基面被压溃或者出现侧滑，支撑盘与顶杆底部采用球面铰接结构，即便支撑基面存在小角度的倾斜，也能保证顶杆始终保持垂直受力状态，避免螺纹副承受偏载力矩导致牙型磨损加剧甚至弯折断杆。顶部的支撑头做了内凹的锥面结构，接触被顶升构件的时候能自动对中，防止顶升过程中构件滑移，支撑头与顶杆顶端采用转动配合，顶升过程中构件随支撑头微量转动时不会带动顶杆额外回转，减少螺纹副的不必要磨损。

　　从安装边界和尺寸适配来看，这类手动螺旋顶升工具的闭合高度要适配常见的设备底座间隙，通常闭合状态下总高度控制在常规设备底座离地间隙范围内，能直接塞入设备底部不需要额外垫高，最大顶升行程覆盖日常检修作业的常用高度需求，摇杆长度设计兼顾操作力矩和操作空间，力臂长度经过核算，额定负载下单人操作的作用力在普通人手臂施力的舒适区间内，不需要额外加接延长杆就能完成额定负载的顶升。棘爪与棘轮的啮合位置设置了复位扭簧，保证棘爪始终贴紧棘轮齿面，不会因为作业过程中的震动出现脱开失效的情况，棘轮盘的齿形做了倒角处理，棘爪卡入和脱出的时候不会出现卡滞，操作手感顺畅。

　　在实际建模过程中，要重点关注几个配合面的公差设定：螺纹副的配合间隙要控制在合理范围，间隙过大会导致顶升时存在旷量，负载下出现点头晃动，间隙过小则会导致转动卡滞，操作费力；棘爪与棘轮的啮合深度要足够，保证受力时齿面接触面积满足强度要求，不会出现崩齿；底部支撑盘的铰接球面配合要保证转动灵活，无卡滞，同时不能有过大的间隙导致顶杆倾斜量超标。整个结构没有复杂的异形零件，所有零部件都可以通过常规的车、铣、钻、冲压工艺完成加工，加工成本低，维护简单，日常使用只需要定期在螺纹副和棘爪啮合位置涂抹润滑脂，就能保证长期顺畅使用，不需要复杂的保养流程，非常适合车间、维修班组这类场景的日常使用。
