汽车万向节转向操纵机构结构设计

　　这套转向操纵结构的核心设计逻辑，是在非同轴布置的转向输入与转向器之间建立稳定的力矩传递路径，解决驾驶舱转向盘布置位置与转向器安装位置存在空间夹角时的传动干涉问题。日常整车布置中，受驾驶舱人机工程布局约束，转向盘的中心轴线往往无法与转向器输入轴保持同一直线，部分车型受前置部件布置、防火墙造型、碰撞溃缩空间预留的多重限制，两轴的空间夹角甚至会超过15度，普通刚性轴连接会在转动过程中出现卡滞、力矩波动、转向手感不均的问题，万向节式的转向传动结构正是为适配这类空间错位场景开发。

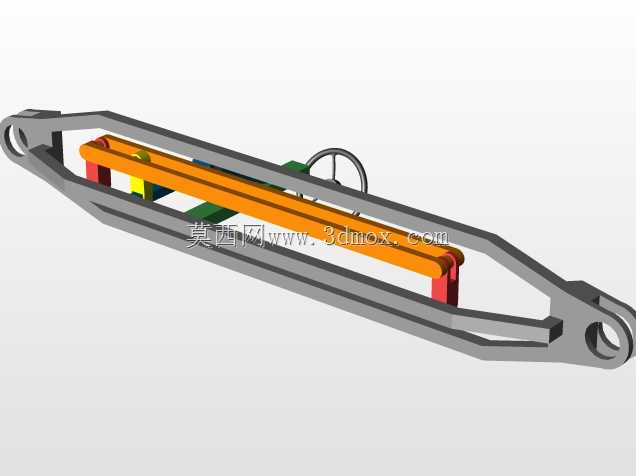

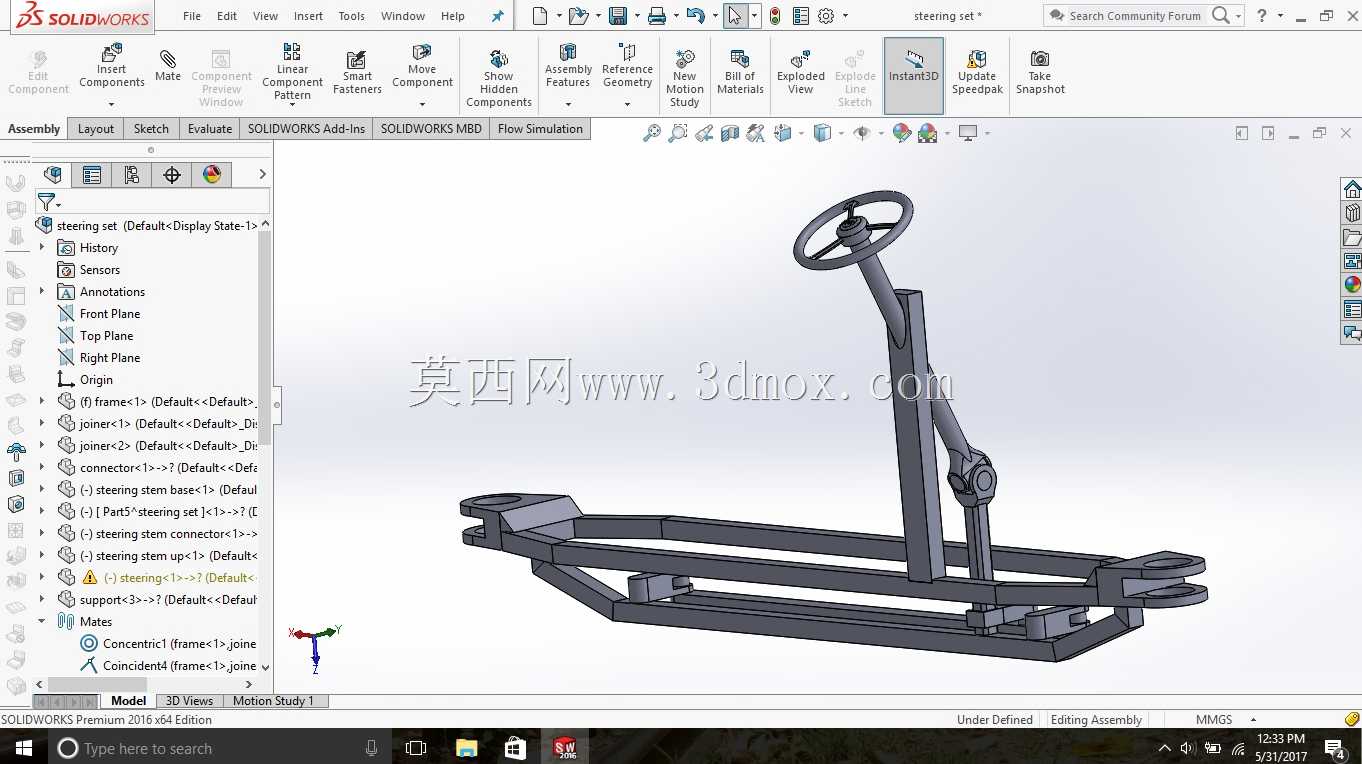

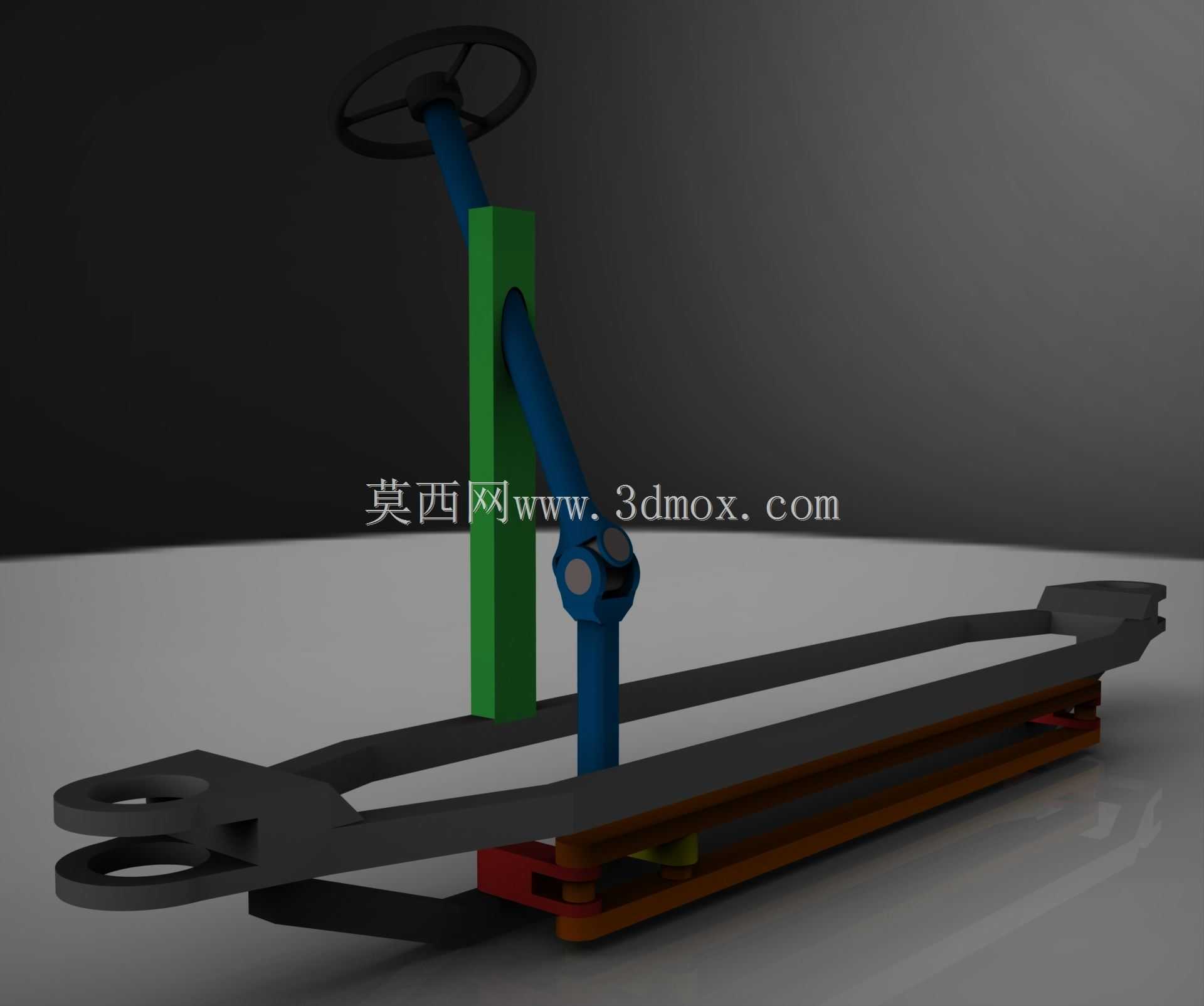

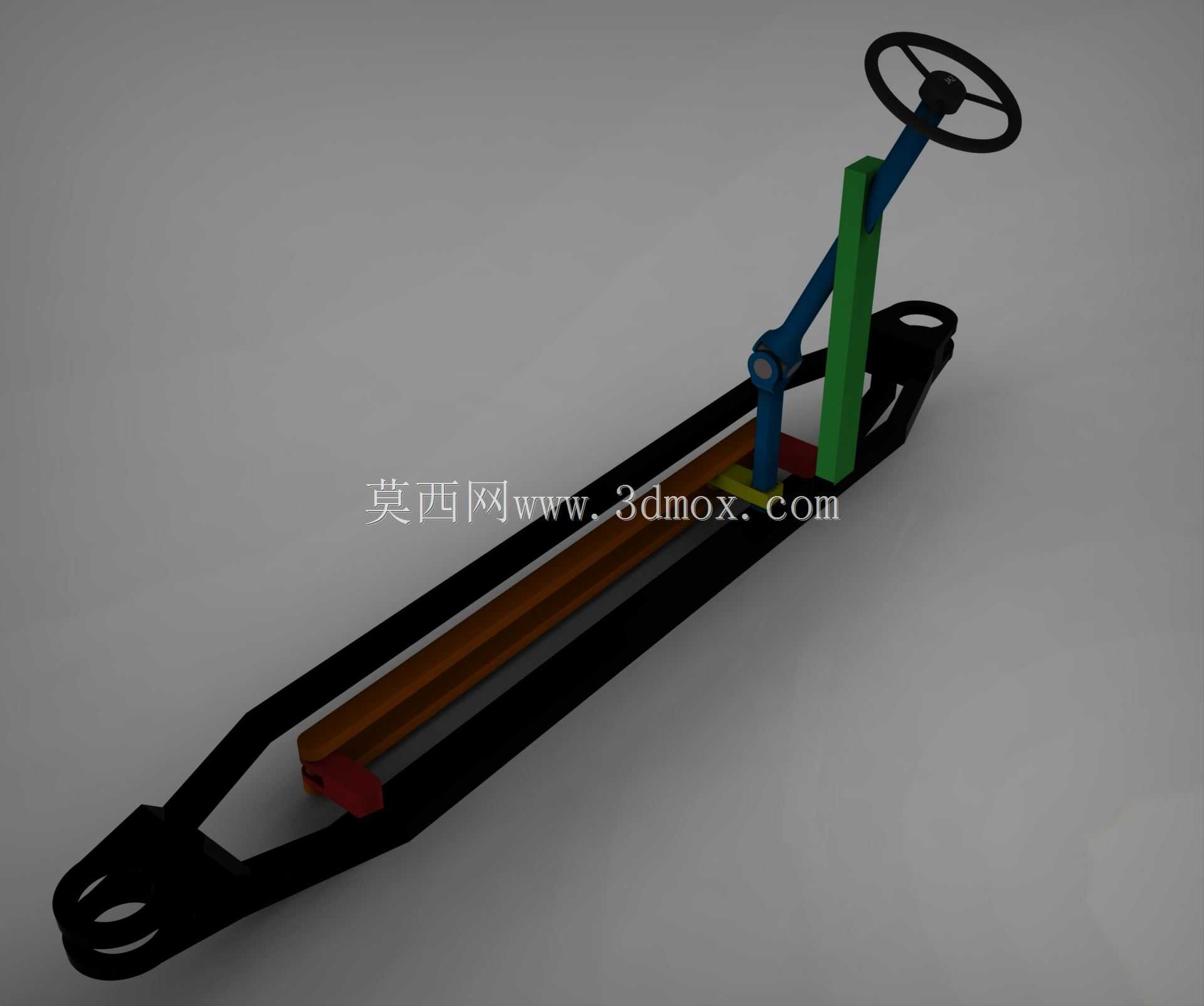

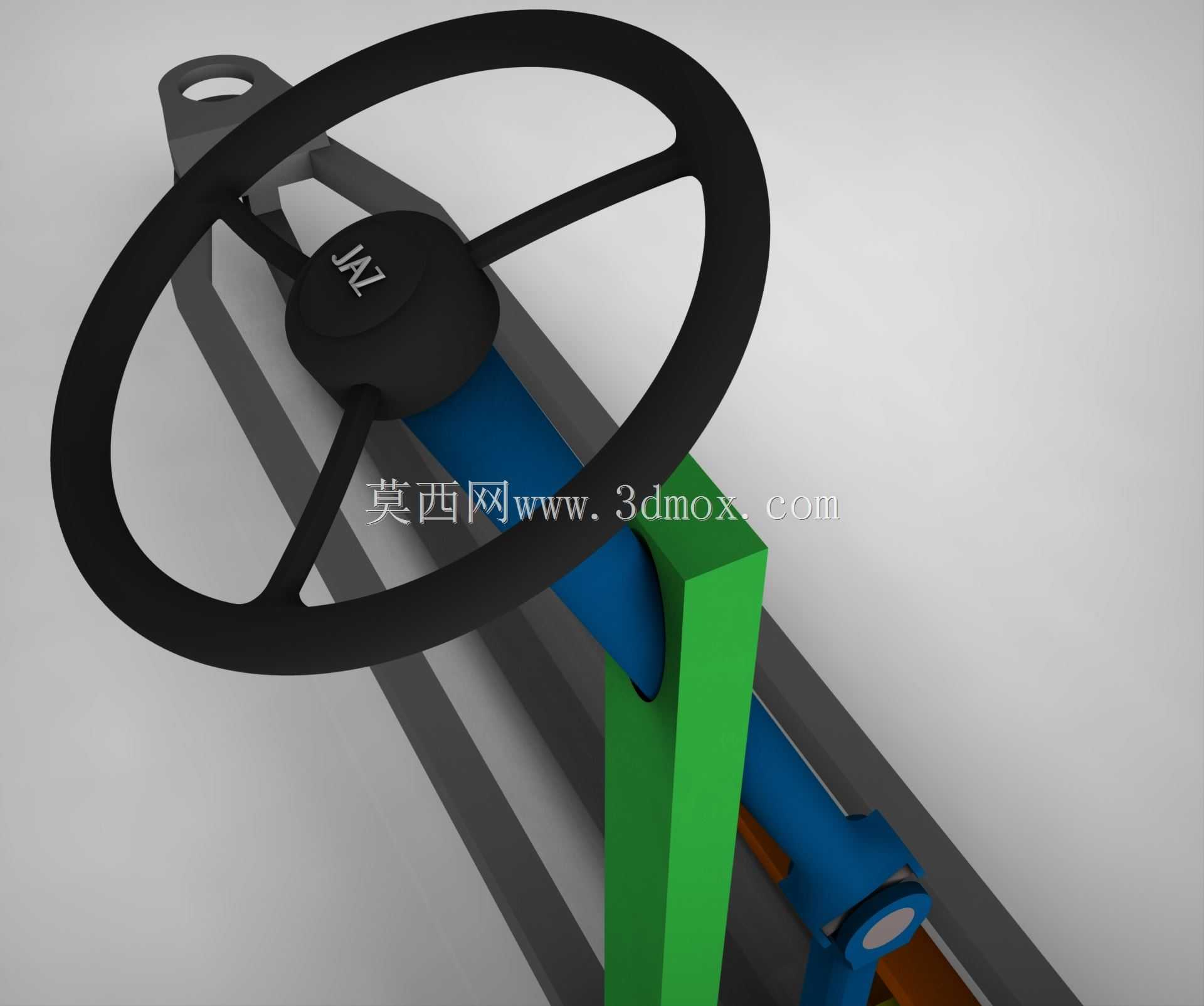

　　从结构组成来看，上部的环形转向盘采用三辐式支撑结构，轮圈截面做了贴合手部握持的圆弧过渡，中心的轮毂区域预留了安全部件安装的平面接口，三根辐条采用等角度120度分布，既保证轮圈受周向转动力时的结构刚度，也能在发生正面碰撞时通过辐条的预设变形吸收部分冲击能量，避免刚性结构直接传递冲击力到驾驶员躯干。转向盘下方连接的转向轴采用分段式设计，两段轴之间通过十字轴万向节实现动力衔接，十字轴的四个轴颈配合滚针轴承结构，可在两轴存在夹角的状态下保证转动灵活性，同时将传动过程中的滑动摩擦转化为滚动摩擦，降低长期使用后的磨损量，维持转向手感的一致性。

　　在实际装车场景中，这类转向结构需要匹配明确的安装边界：转向盘的轮圈外径通常控制在360mm至400mm区间，适配乘用车的驾驶舱腿部空间与转向力臂需求，过大的轮圈会占用过多驾驶舱空间，影响驾驶员上下车便利性，过小的轮圈则会增大转向操作力，提升驾驶员的操作强度。转向轴的分段长度需要根据整车防火墙到转向盘安装点的距离调整，万向节的安装位置需要避开制动踏板、加速踏板的运动行程范围，同时要为转向柱的溃缩吸能结构预留至少120mm的轴向压缩空间，满足整车正面碰撞时的安全要求。下部的转向输出轴需要与转向器的输入轴通过花键配合连接，花键参数采用标准模数设计，保证与不同型号的齿轮齿条式转向器、循环球式转向器都能实现适配。

　　设计过程中需要重点校核万向节的传动不等速性带来的影响，当两轴夹角过大时，单个万向节传动会出现主动轴匀速转动、从动轴周期性转速波动的问题，反映到驾驶端就是转向过程中手感忽轻忽重，因此在布置时通常会将万向节的传动夹角控制在8度以内，部分夹角无法降低的车型会采用双万向节结构，通过合理布置两个万向节的相位角抵消转速波动，保证转向输入的平顺性。转向轴的支撑点通常设置两处，一处靠近转向盘下方的驾驶舱安装支架，另一处靠近防火墙的穿舱位置，两处支撑都采用含橡胶缓冲的衬套结构，既可以为转轴提供足够的径向支撑，避免转动过程中出现轴体晃动，也能过滤路面通过转向轮传递上来的细碎振动，避免方向盘出现麻手的问题。

　　结构的材质选择上，转向盘轮圈内部采用钢制骨架保证结构强度，外部包覆软性材质提升握持舒适度，辐条与中心轮毂采用一体压铸或者焊接结构，保证能承受不小于1000N·m的转向力矩而不发生塑性变形。转向轴采用中碳钢调质处理，表面做防锈涂层处理，万向节的十字轴采用渗碳淬火工艺提升表面硬度，保证长期交变载荷作用下不会出现轴颈磨损、松旷的问题。安装接口的尺寸公差需要严格控制，转向盘与转向轴的连接花键采用间隙配合，装配时通过锁紧螺母施加规定的预紧力，避免长期使用后出现转向盘松旷、自由行程过大的问题。

　　在功能实现层面，这套结构除了传递转向力矩之外，还需要预留多功能按键、安全气囊、转向角度传感器的安装空间，中心轮毂区域的平面需要匹配安全气囊模块的安装尺寸，转向轴内部预留线束穿过的通道，避免转向盘转动过程中线束出现拉扯、磨损。转向轴的角度调节机构通常集成在上段轴的支撑位置，可实现上下4度、前后50mm的调节范围，适配不同身高、不同驾驶习惯的驾驶员的操作需求，调节机构的锁止结构需要提供足够的锁止力，保证车辆行驶过程中转向盘位置不会出现意外偏移。
