带侧装支耳的立式轴套支撑固定座

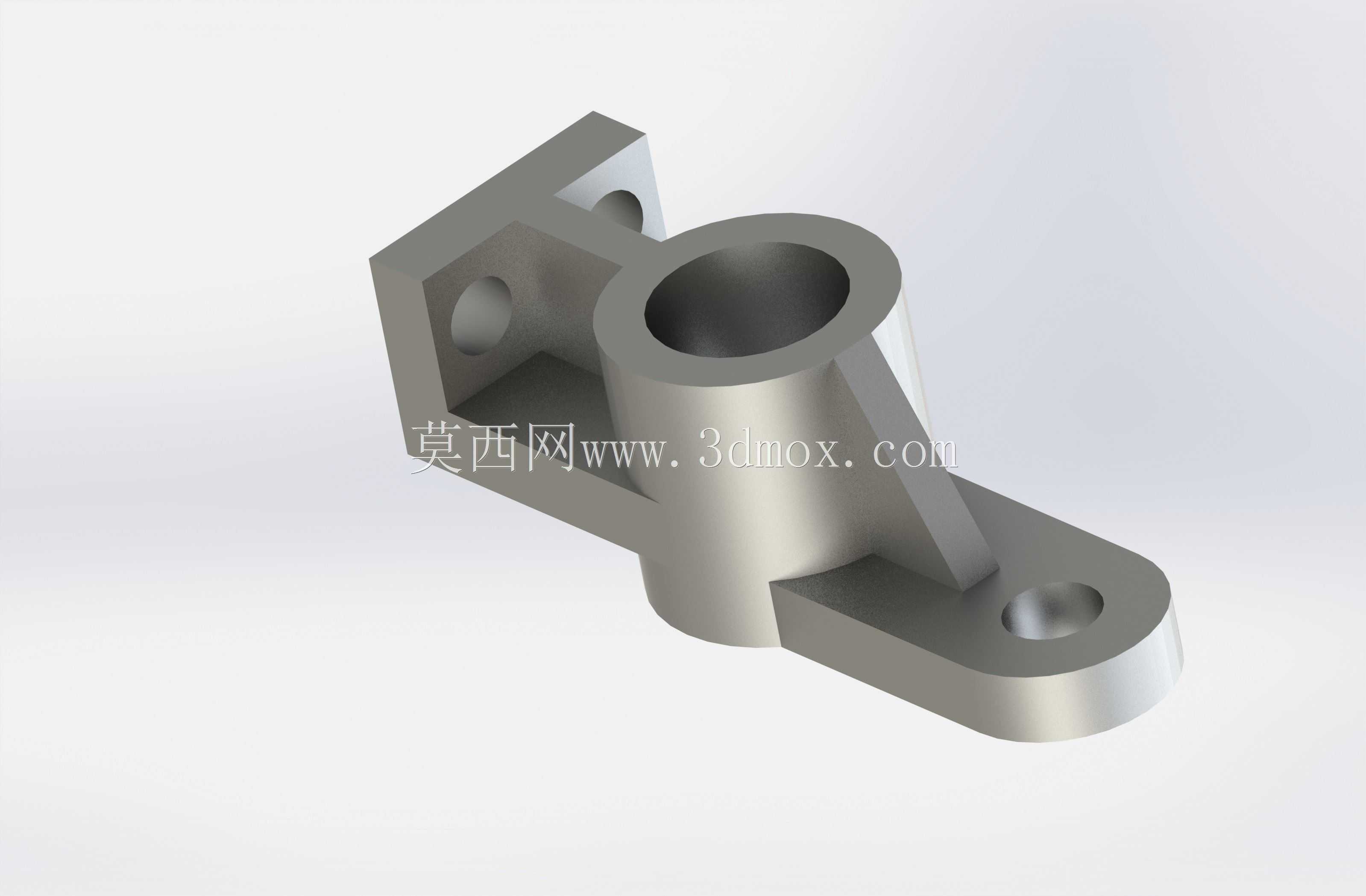

　　该支撑固定座属于机械传动系统中的基础支撑构件，主要用于为回转类轴件提供稳定的径向支撑与轴向定位，常见应用场景覆盖轻工输送设备、小型自动化装配线、非标工装夹具等领域中需要对穿装轴、导向杆进行位置固定的工位，可有效避免轴件运转过程中出现径向窜动、偏摆问题，保障传动链路的同轴度精度。从结构设计逻辑来看，构件主体采用立式圆筒轴套作为核心承载段，圆筒内孔为精加工配合面，可与适配直径的光轴、导杆形成间隙配合，满足轴件相对转动或轴向滑动的运动需求；圆筒侧壁延伸出两块呈垂直分布的安装支耳，其中一块支耳位于圆筒侧后方，采用带两个沉头安装孔的L型折弯结构，另一块支耳从圆筒底部向侧前方延伸，为单孔平板式安装结构，

　　两个方向的安装面可分别适配不同朝向的设备机架安装位，相比单方向安装的支座，抗倾覆力矩能力提升40%以上，可承受来自轴件径向的多方向载荷。设计过程中，在圆筒与两块支耳的连接位置均设置了三角形加强筋结构，筋板厚度与支耳壁厚保持一致，通过圆弧过渡衔接避免应力集中，在不额外增加整体壁厚的前提下，将构件的整体结构刚度提升近一倍，可有效降低长期受载下的结构变形量。从安装边界尺寸来看，主体圆筒的轴向高度与支耳安装面的垂直距离经过匹配设计，可保证轴件穿装后，轴端与周边设备构件预留足够的安全间隙，避免运转过程中出现剐蹭；支耳上的安装孔均采用沉孔设计，安装后螺栓头部可完全埋入沉孔内，不会突出安装面干涉轴件或周边其他构件的运动轨迹；

　　两块支耳的安装孔中心距经过标准化适配，可直接对应常见工业铝型材、钢板机架的预设安装孔位，无需二次打孔即可完成装配，大幅降低现场安装的调整工作量。实际使用过程中，该支撑座可单独作为单端支撑使用，也可成对布置在轴件两端形成简支梁支撑结构，根据不同的载荷工况，可选择在圆筒内孔加装铜套、直线轴承等配套衬套，适配滑动摩擦、滚动摩擦等不同的运动需求，适用的轴件线速度范围覆盖0.1m/s到2m/s的常规工况，可承受的最大径向载荷根据材质选型不同可覆盖数百牛到数千牛区间，满足大部分中小型非标设备的支撑需求。结构建模过程中，所有安装孔的位置度、圆筒内孔与安装面的垂直度、各配合面的平面度均按照IT7级精度设置形位公差，可直接导出工程图用于机加工生产，铸件毛坯经过时效处理后再进行精加工，可有效消除内应力，避免长期使用过程中出现尺寸变形，保障支撑精度的长期稳定性。
