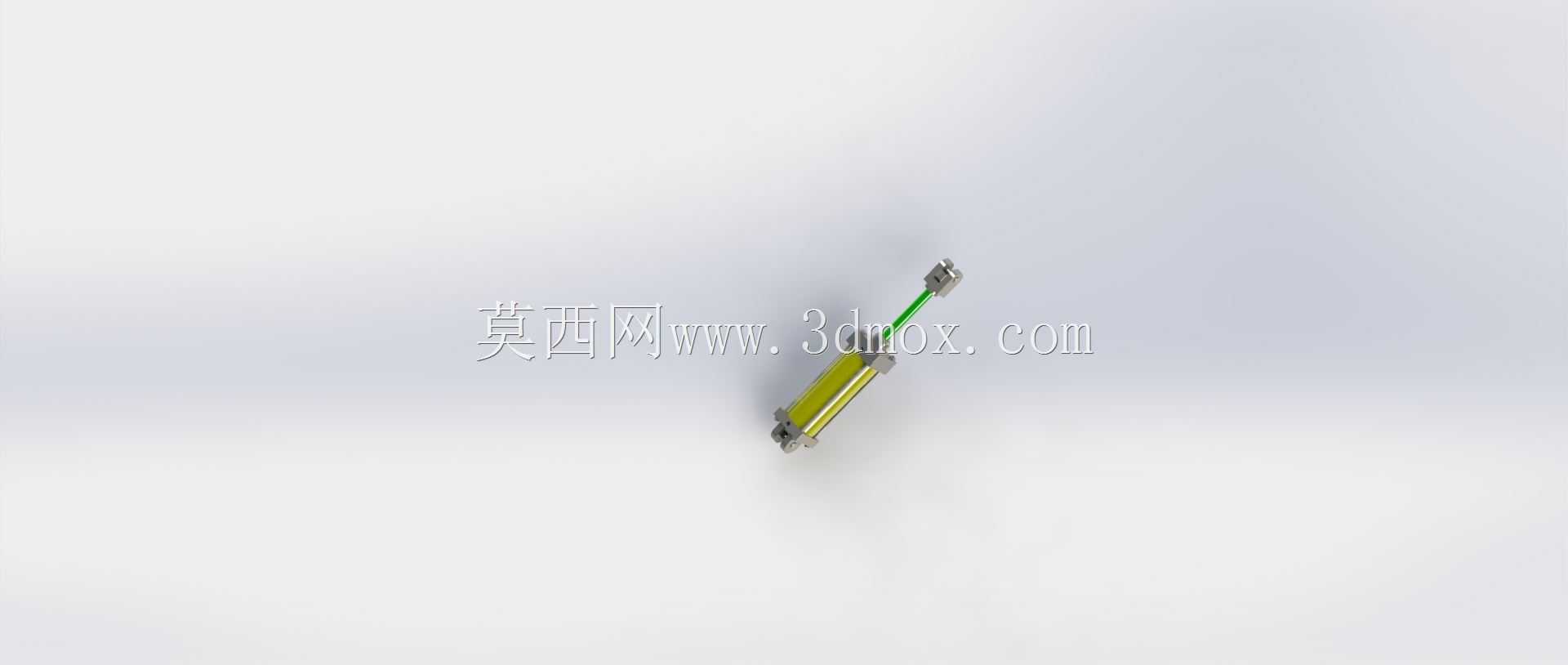

小型单杆直线伸缩液压缸结构设计

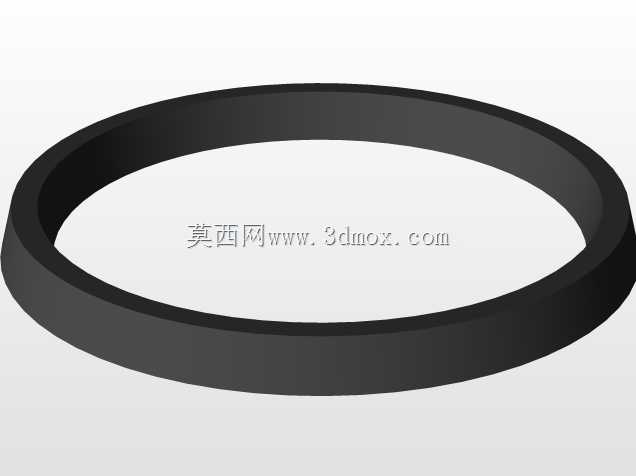

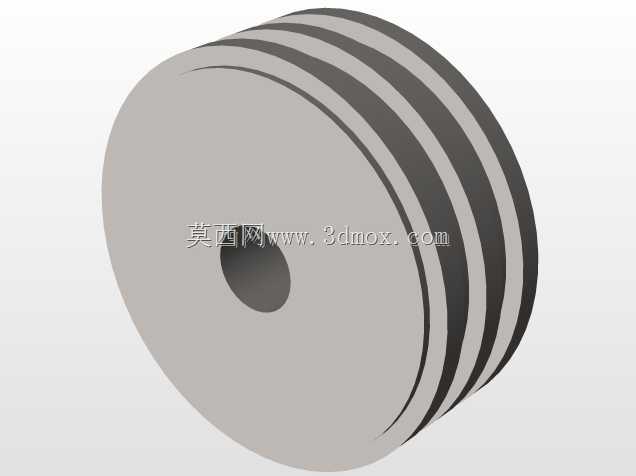

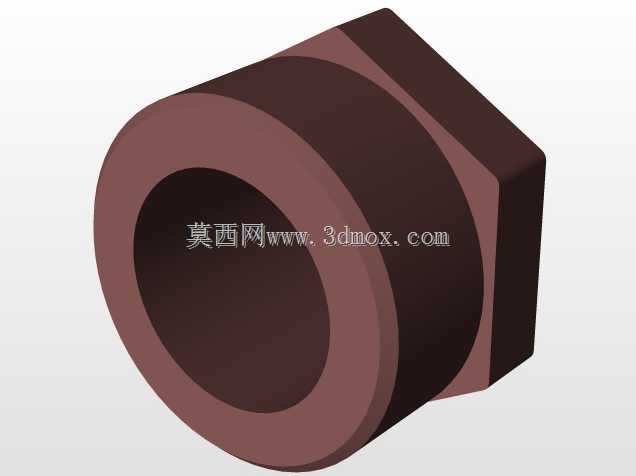

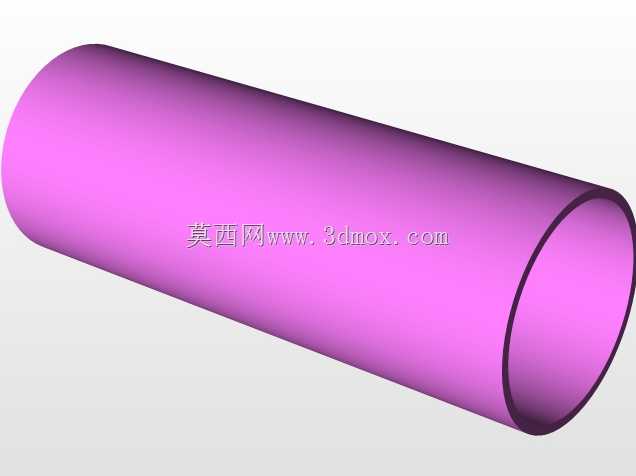

　　在各类工业液压传动系统里，这类单杆双作用小型液压缸是应用覆盖度极高的直线执行元件，从自动化生产线的工装夹紧工位、小型设备的进给推料机构，到工程机械的辅助动作单元、农业机具的姿态调整结构，都能见到同结构产品的实际落地。不同于大吨位重型油缸的厚重设计，这款小型缸的结构设计优先兼顾安装便捷性与动作响应速度，缸筒采用薄壁圆管结构配合端盖卡簧式连接，在保证额定工作压力下结构强度的同时，尽可能压缩整体径向尺寸，适配安装空间局促的紧凑型设备布局。从功能特性上看，该结构采用单活塞杆设计，无杆腔进油时可提供更大的输出推力，适配重载推进工况，有杆腔进油时活塞杆收回速度更快，能够满足快退动作的节拍要求，活塞部位采用组合式密封结构，

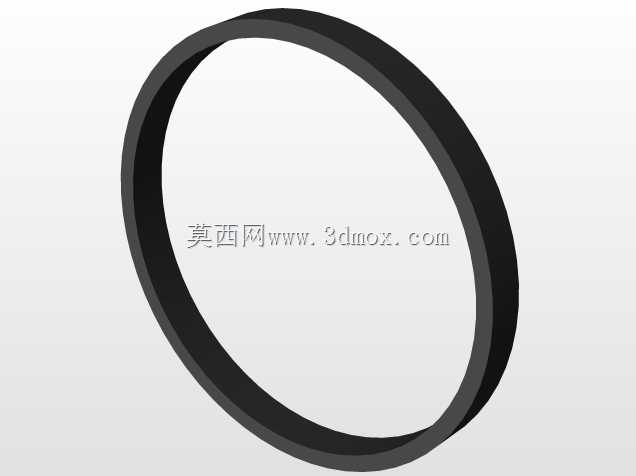

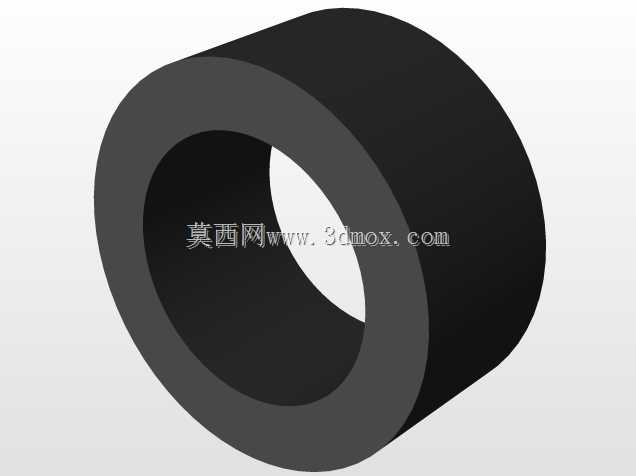

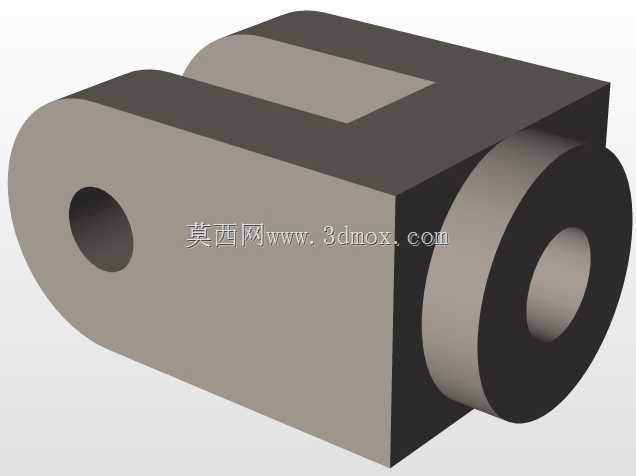

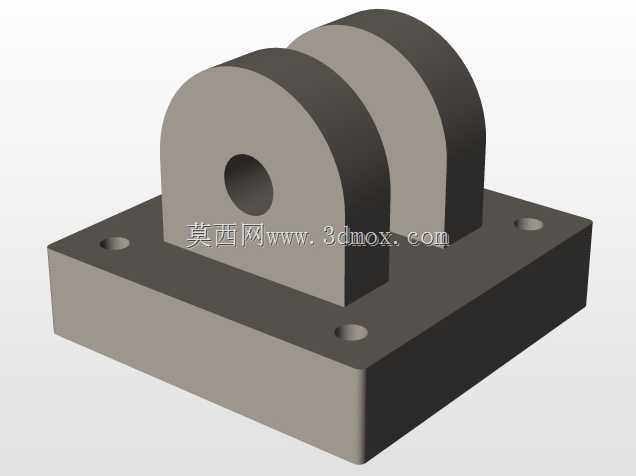

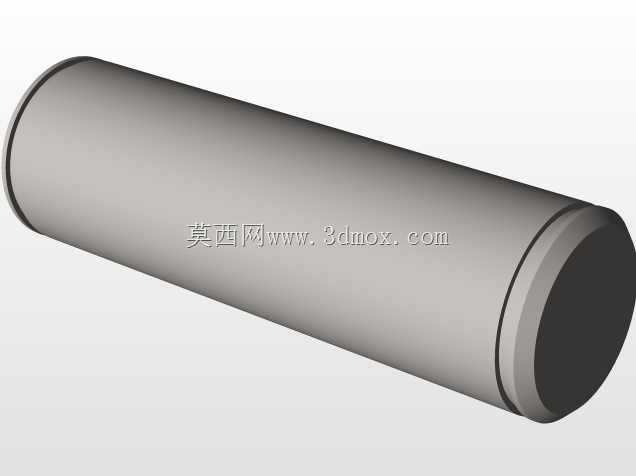

　　搭配导向环减少活塞杆运动过程中的径向偏磨，既降低内泄漏风险，也能延长密封件的实际使用寿命，避免频繁停机维护。设计过程中，首先明确了常规工况下的额定工作压力区间，以此反推缸筒壁厚、活塞杆直径的安全取值，同时考虑到实际安装时的对中误差，活塞杆伸出端预留了足够的导向支撑长度，端盖部位的防尘圈结构可以阻挡车间环境里的金属切屑、粉尘进入缸筒内部，避免密封件被异物划伤。安装边界上，这款缸采用尾部铰接+杆端外螺纹连接的形式，尾部铰接孔可以适配不同规格的铰接销轴，允许安装时存在小角度的摆动偏差，抵消设备机架加工带来的位置度误差，杆端的外螺纹可以直接连接负载接头，无需额外设计过渡连接结构，整体轴向尺寸在活塞杆完全收回时控制在紧凑范围内，

　　完全伸出时的行程长度覆盖小型自动化设备的常规直线动作需求，径向安装尺寸统一，方便同系列不同行程的产品直接互换，降低设备备件储备的品类压力。实际选型应用时，需要结合系统的工作流量匹配缸径参数，避免动作速度过快导致的活塞撞击端盖问题，同时在油路设计上搭配双向液压锁或者平衡阀，可在垂直安装工况下实现负载位置的长时间保持，避免活塞杆因负载自重出现下滑偏移。这类小型液压缸的结构没有冗余的附加功能，所有设计细节都围绕工业现场的实际使用需求展开，没有多余的装饰性结构，每一处尺寸设计都对应明确的工程需求：缸筒外圆的光洁度要求适配常规的管夹安装方式，活塞杆表面的硬化处理可以提升耐磨性能，进出油口采用标准内螺纹连接，适配行业通用的液压管路接头，

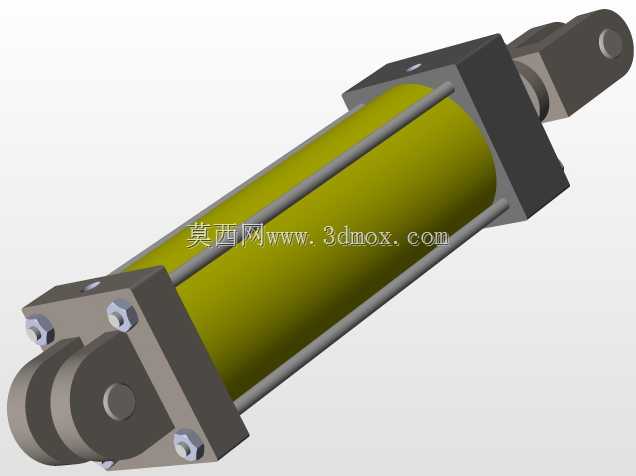

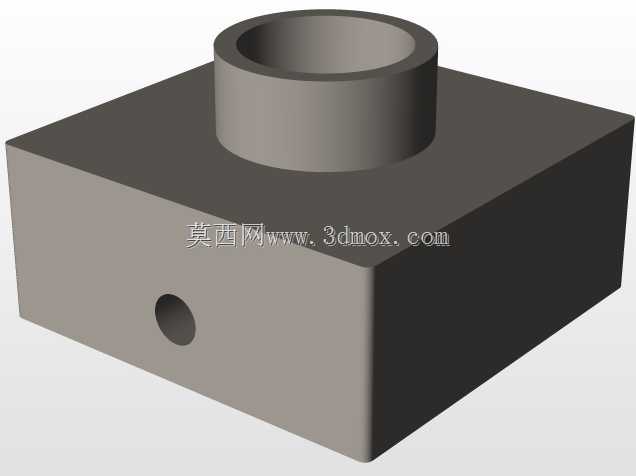

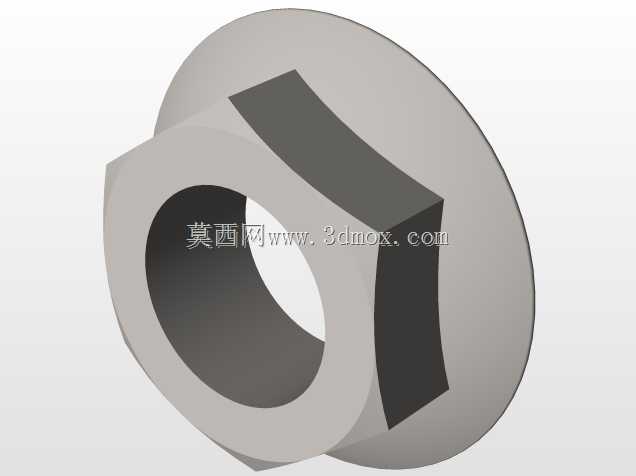

　　不需要单独定制非标连接件，大幅降低现场安装的改造成本。在设备调试阶段，这类油缸的排气结构设置在端盖最高位置，方便首次充油时排出缸内空气，避免爬行、抖动等动作异常问题，日常维护时仅需定期检查密封件磨损情况、更换液压油即可，维护难度低，对现场运维人员的技术要求不高，适配绝大多数中小规模制造车间的运维能力。从结构建模的角度看，该模型完整还原了缸筒、活塞杆、活塞、端盖、密封件、连接紧固件的全部细节，各零件之间的装配关系完全符合实际装配逻辑，没有出现干涉或者装配顺序错误的问题，可直接用于液压系统的布局干涉检查、设备动作模拟演示，也可作为同类型油缸设计的基础参考模板，根据实际工况参数调整缸径、行程、安装形式即可快速衍生出适配不同场景的定制化结构。
