在工程机械设备的液压系统搭建中,长行程安装空间受限的工况一直是执行元件选型的难点,常规单级活塞式油缸受缸筒长度限制,要么无法满足伸出长度要求,要么缩回后整体尺寸过大挤占设备安装空间,多级伸缩液压缸正是针对这类场景开发的专用执行元件,在自卸车货箱举升、工程机械臂架伸缩、环卫车辆厢体启闭、高空作业平台调平、特种装备伸展机构中都有大量应用。这类油缸的核心功能是在有限的安装长度内,实现远超单级油缸的工作行程,通过多节嵌套的缸筒逐级伸出,将液压能转换为直线往复的机械能,驱动负载完成举升、推拉、伸展动作,相比齿轮齿条、丝杠等直线传动结构,伸缩液压缸的输出推力更大,结构更紧凑,适配重载长行程的作业需求。从结构设计逻辑来看,这款伸缩油缸采用了多节套筒式嵌套结构,各级缸筒按照直径从大到小依次套装,最外层为缸筒基座,直接与设备的固定安装座连接,内部各级缸筒依次嵌套,最末级为活塞杆输出端,与作业负载端铰接。设计过程中首先要匹配系统额定工作压力,根据所需最大输出推力确定首级缸筒的内径,再结合总行程要求确定级数,每一级的行程分配要兼顾伸出顺序的稳定性,通常直径最大的一级缸筒最先伸出,承担初始阶段的大负载推力,后续各级直径依次减小,在供油压力不变的情况下输出推力逐级降低,伸出速度逐级加快,刚好匹配多数举升类工况初始负载大、后续负载小的受力特性。各级缸筒之间的密封结构设计是保证油缸工作可靠性的关键,每一级嵌套配合面都设置了导向环与密封圈,
导向环采用耐磨铜基合金或者填充聚四氟乙烯材质,承担缸筒伸缩过程中的径向支撑力,避免金属直接接触造成拉缸磨损,密封圈则采用唇形密封结构,在液压油压力作用下唇边紧贴配合面,压力越高密封贴合越紧密,同时在每一级缸筒的端部设置限位结构,防止伸出过程中出现脱缸故障,缩回时各级缸筒依次收回到首级缸筒内部,整体缩回长度仅为总行程的几分之一,大幅降低对安装空间的要求。在安装边界尺寸方面,这款油缸的安装方式采用两端铰接结构,基座端的铰接孔尺寸要匹配设备安装座的销轴直径,保证铰接转动灵活无卡滞,输出端的铰接点要与负载的受力中心对齐,避免伸缩过程中出现偏载,偏载会导致密封圈偏磨、缸筒拉伤,大幅缩短油缸使用寿命。缩回状态下的整体外径由首级缸筒的外径决定,
设计时要预留足够的径向安装间隙,避免设备运行过程中缸筒与周边结构发生干涉,伸出后的最大长度要满足作业行程要求,同时要考虑各级缸筒伸出后的挠曲变形量,长行程伸出状态下缸筒的自重会导致一定的挠曲,设计时要控制各级缸筒的长径比在合理范围内,必要时增加中间支撑结构,避免挠曲过大导致密封失效或者卡滞。油口的设置位置通常在首级缸筒的基座端,分为无杆腔进油口与有杆腔回油口,无杆腔进油时各级缸筒依次伸出,有杆腔进油时缸筒逐级缩回,部分带负载回缩需求的油缸还会在各级缸筒内部设置通油道,保证缩回过程中每一级都有足够的液压驱动力,避免仅靠负载自重回缩出现卡顿或者顺序错乱。在实际选型匹配过程中,还要结合设备的液压系统流量确定油缸的伸缩速度,

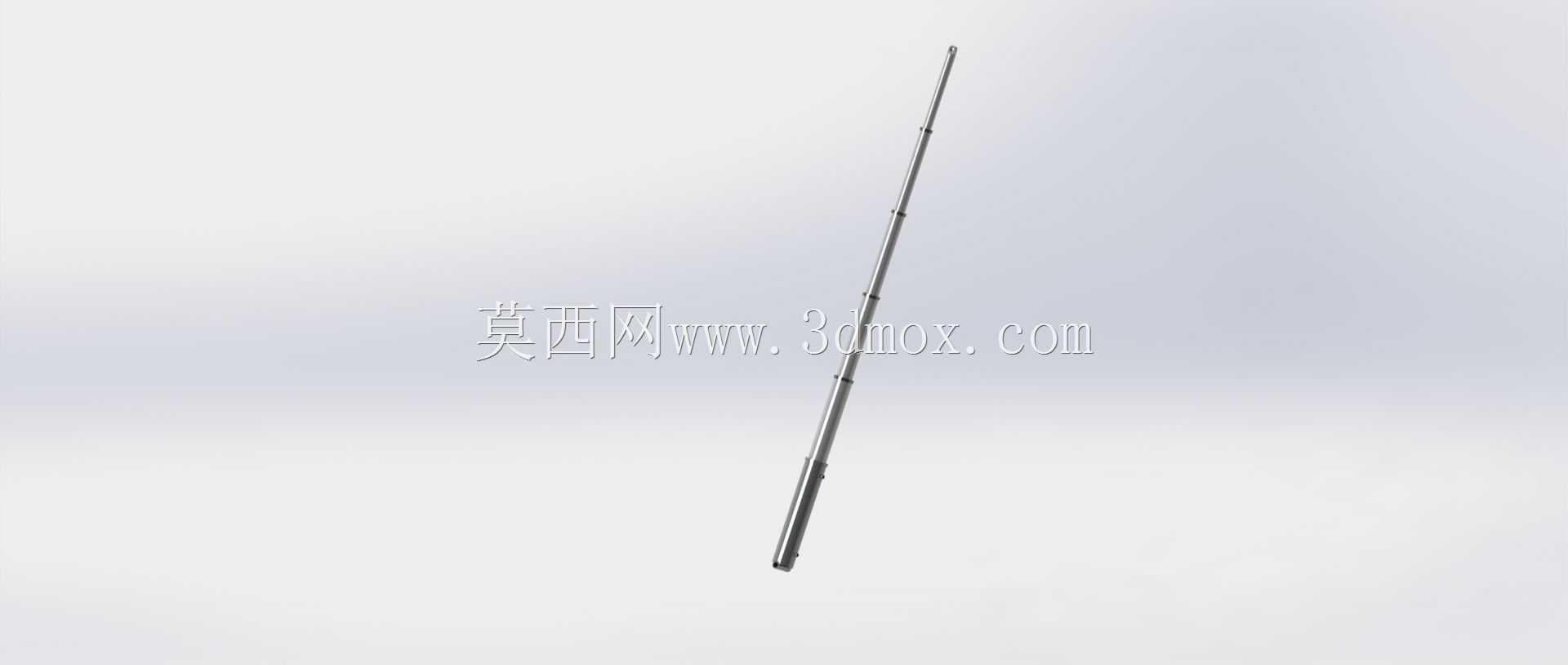

流量过大会导致伸出速度过快,产生冲击负载,损坏密封与结构件,流量过小则会导致动作迟缓,影响作业效率,同时要根据工作环境温度选择适配的密封材质,低温环境下选用耐低温的丁腈橡胶密封,高温环境下选用氟橡胶密封,保证密封件在工作温度范围内保持良好的弹性与密封性能。日常维护中要定期检查液压油的清洁度,液压油中的杂质颗粒是造成密封划伤、缸筒拉毛的主要原因,油液污染会大幅缩短油缸的使用寿命,同时要定期检查铰接点的润滑情况,避免铰接点锈蚀导致转动卡滞带来额外的偏载。这款伸缩油缸的三维结构完整还原了各级嵌套结构、密封槽位置、铰接安装结构、油口位置,能够直接用于液压系统的布局干涉检查、安装尺寸校核,也可以作为同类油缸设计的参考原型,帮助结构设计人员快速完成多级伸缩油缸的方案迭代与细节优化,避免在嵌套配合尺寸、密封槽尺寸、限位结构位置等细节上出现设计失误,缩短产品开发周期。
