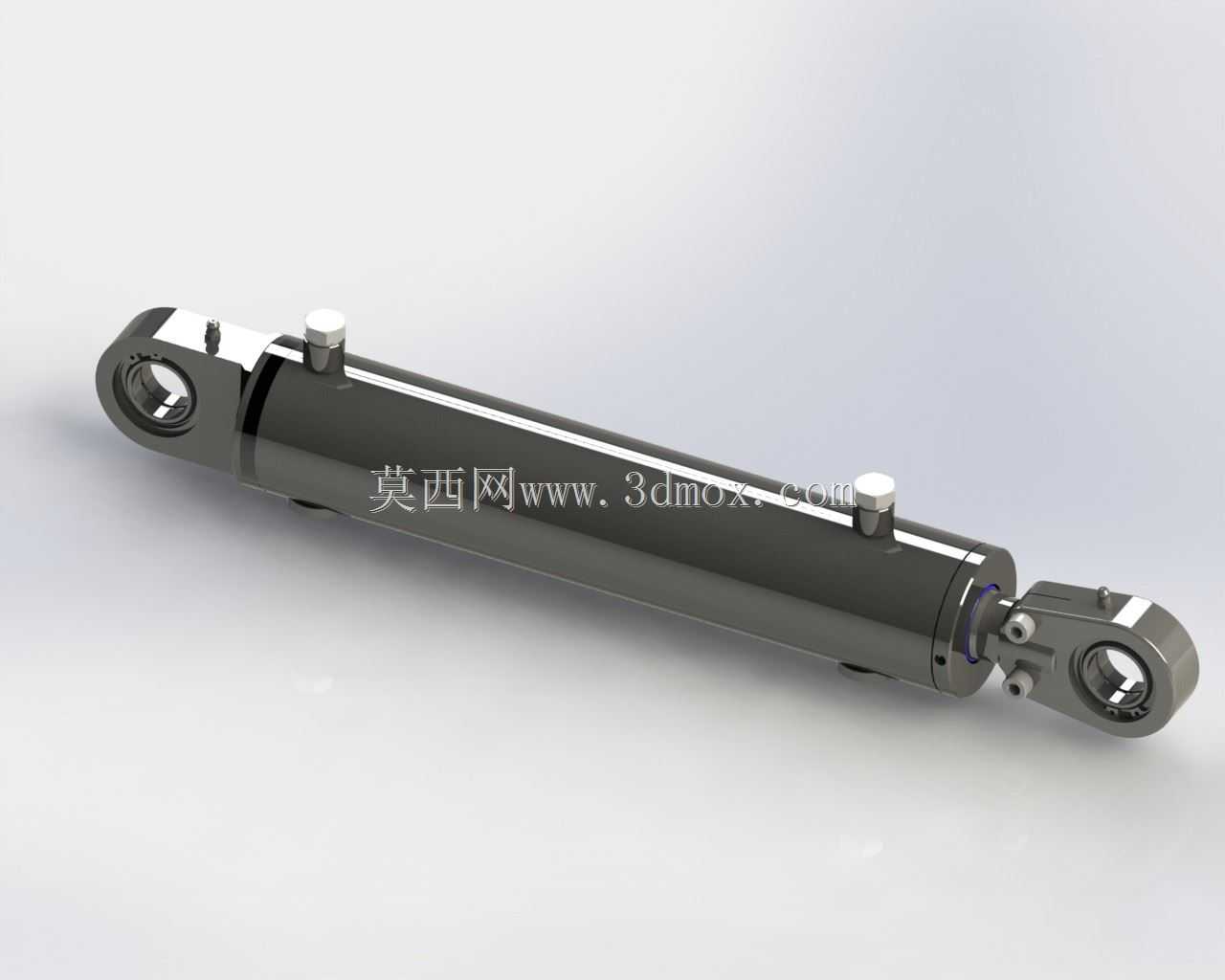

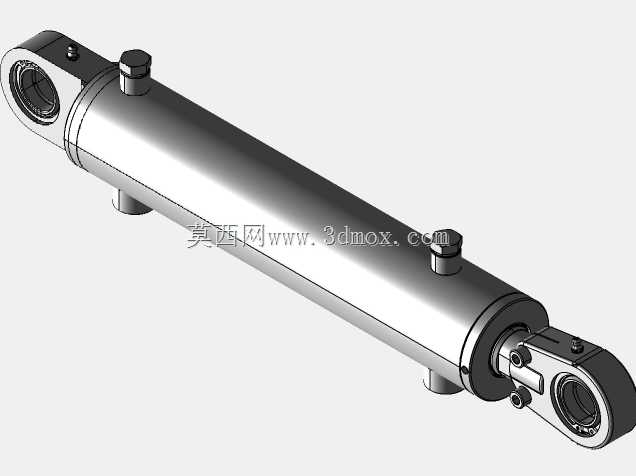

230毫米行程单耳铰接式液压缸结构

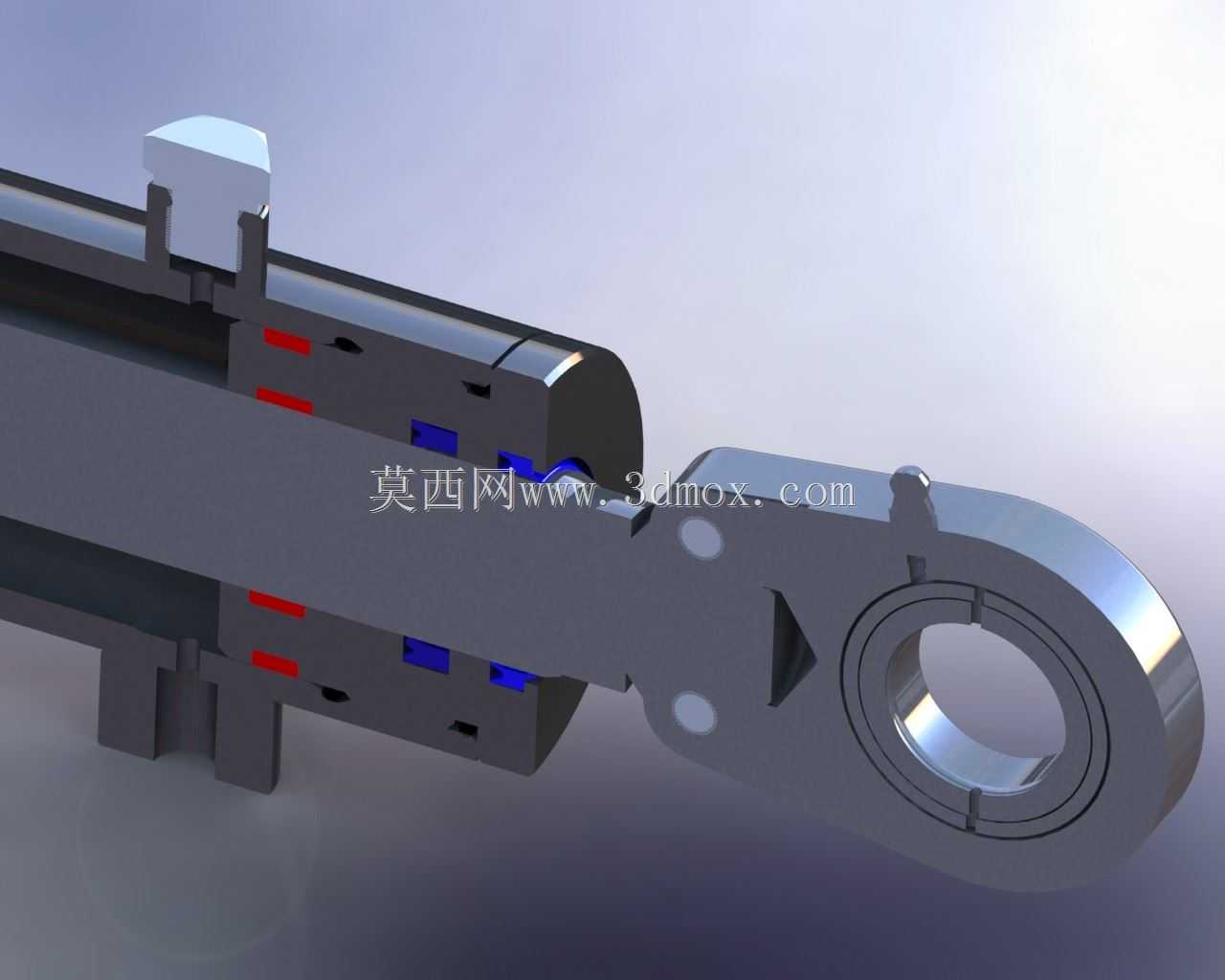

　　这款行程230毫米的液压缸，在中小负载的工业液压回路里适配性很强，常见于工装夹具的压紧驱动、小型自动化设备的直线推位、物流设备的举升辅助、农机具的姿态调整这类场景，区别于大吨位重型油缸的厚重设计，它的结构更紧凑，安装占用空间小，适合对安装边界有严格限制的设备布局。从结构设计来看，这款油缸采用单耳铰接的安装形式，杆端集成SKF系列径向球面滑动轴承，能够补偿安装过程中出现的小角度同轴度偏差，避免油缸在伸缩过程中因为侧向偏载导致的杆体拉伤、密封件偏磨问题，这一点在非刚性固定的铰接安装场景里尤为重要，很多现场安装时很难保证油缸轴线与负载运动方向完全同轴，带球面轴承的铰接端能直接抵消2-3度的偏角，大幅降低安装调试的精度要求，

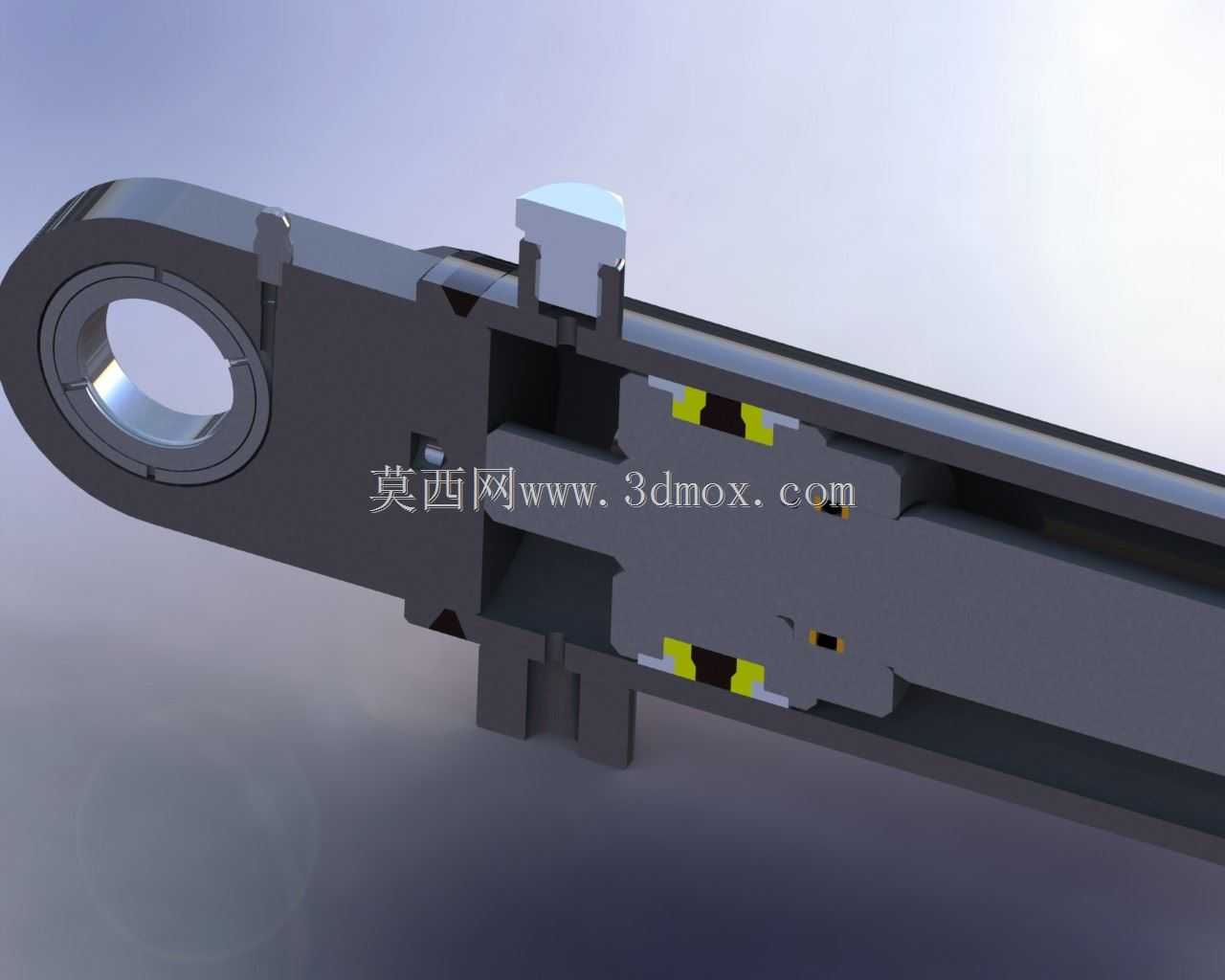

　　同时提升油缸的实际使用寿命。油缸的密封配置兼顾了常规工况的耐温与耐压需求，工作温度覆盖-20℃到100℃的区间，适配HP-46号液压油的介质环境，活塞密封采用组合式密封结构，相比单一O型圈的密封形式，在往复运动过程中的内泄漏控制更稳定，不会因为长期往复磨损出现快速的内泄增大问题，杆端的防尘密封能够阻挡外界的粉尘、金属碎屑进入油缸内腔，避免杆体表面被硬质颗粒划伤，这一点在车间加工设备、户外作业农机这类多粉尘的使用场景里实用性很强。缸筒、活塞杆、端盖的材质选型匹配常规液压系统的压力等级，缸体部分采用合金结构钢加工，活塞杆表面做硬化处理，耐磨性能满足每分钟数次到十数次的往复运动频率，不会在长期使用后出现杆体表面镀层脱落、锈蚀的问题。

　　从安装边界来看，这款油缸的径向尺寸控制紧凑，缸筒外径适配常见的液压站安装空间，230毫米的行程刚好覆盖多数中小行程直线驱动的需求，不会因为行程过长导致杆体伸出时的挠度变大，也不会因为行程过短无法满足动作行程要求，油口的位置布局在缸体侧面，接管时不会和周边的安装结构产生干涉，不管是采用硬管还是软管连接都有足够的操作空间。在实际选型适配时，这款油缸不需要额外加装铰接耳环的配套轴承，杆端已经集成了标准规格的球面滑动轴承，安装时只需要配套对应尺寸的销轴即可完成固定，减少了选型时的配件匹配工作量，油缸的所有密封件都采用标准规格，后期维护更换时不需要定制特殊尺寸的密封件，常规的液压配件门店都能找到对应的替换件，降低了设备后期的维护成本。

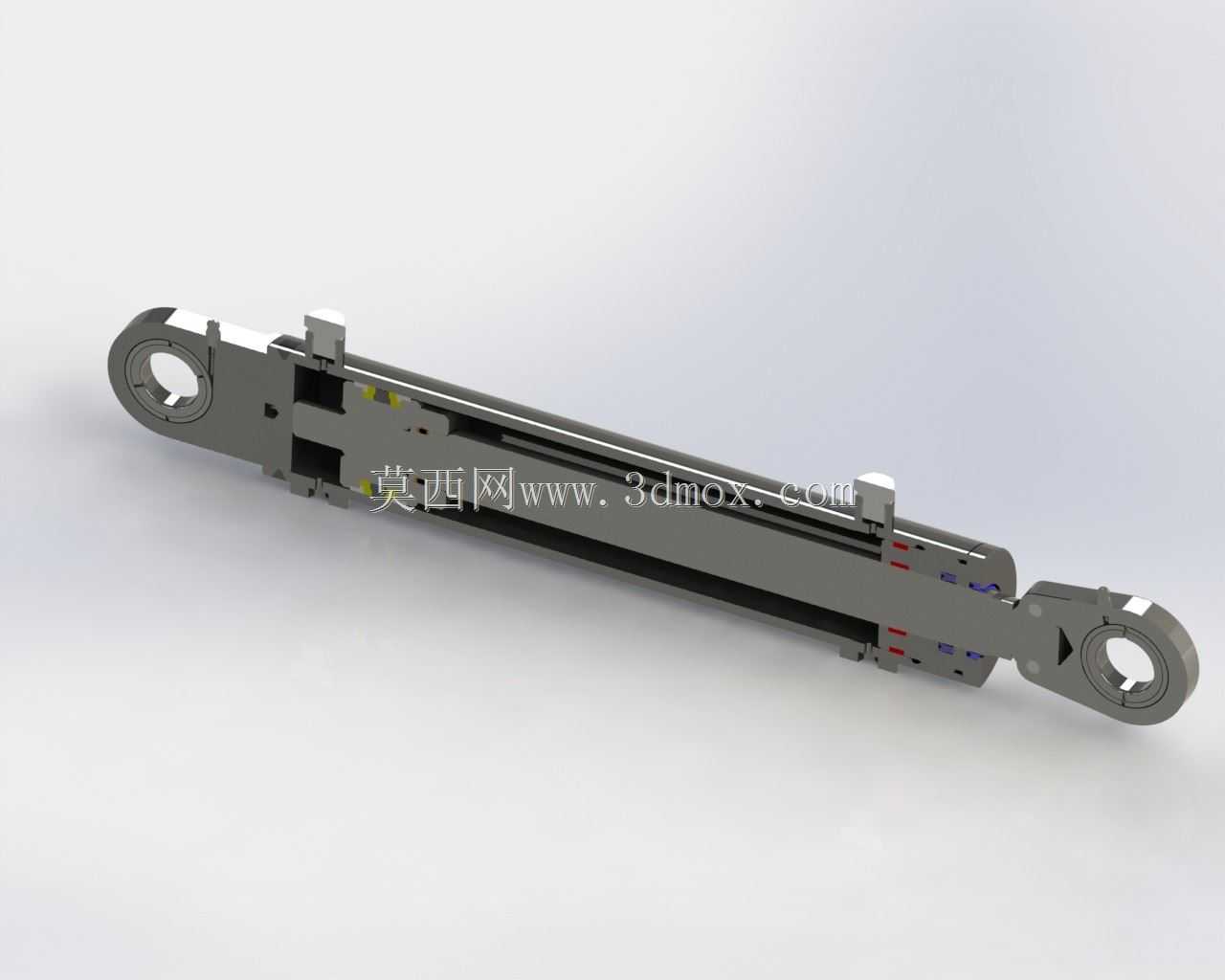

　　在三维建模层面，这款模型完整还原了内部的密封槽、油道、轴承安装位、挡圈槽等细节结构，不是仅做外形示意的简化模型，结构设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查，能够准确核对油缸全伸、全缩状态下的空间占用，核对油口位置和周边管线、结构件的安全距离，不需要再重新测绘建模，能大幅缩短设备设计阶段的布局耗时。建模时对各个零件的配合公差做了对应还原，比如活塞和缸筒的配合间隙、活塞杆和导向套的配合间隙、轴承和安装孔的过盈配合量都符合实际加工的公差要求，做运动仿真时能够真实模拟油缸伸缩过程中的运动状态，不会出现零件干涉、运动卡滞的仿真错误。很多新手设计人员在做油缸选型建模时，容易忽略铰接端的摆动角度范围，导致实际安装时油缸转到极限角度和周边结构碰撞，这个模型里完整保留了铰接端的摆动限位结构，仿真时可以直接模拟最大摆动角度下的空间位置，提前规避布局风险。另外油缸的各个零件都做了独立的结构化建模，没有合并成整体特征，设计人员如果需要做参数化修改，比如调整行程、更改缸筒外径、更换油口规格，都可以直接在原有模型基础上编辑特征，不需要从头开始绘制，能提升变型设计的效率。
