六级伸缩液压油缸结构设计方案

　　在工程装备的液压执行机构选型与设计场景中，长行程安装空间受限的工况一直是结构设计的难点，比如自卸车辆的货厢举升、工程机械的臂架伸缩、环卫装备的推料机构、特种作业平台的升降驱动，这类场景往往要求执行元件在缩回状态下占用极小的轴向安装空间，伸出时能提供足够长的作业行程，同时还要承受额定的轴向推拉力，保证作业过程的载荷稳定性。六级伸缩油缸正是针对这类极限空间行程比需求开发的液压执行元件，相比单级、双级伸缩油缸，六级结构的伸缩比可以做到更大，缩回长度仅为最大伸出行程的六分之一左右，能够适配安装空间极其局促但需要长行程驱动的设备布局。

　　从功能特性来看，这类多级伸缩油缸采用逐节伸缩的工作逻辑，压力油进入缸筒内腔后，首先推动有效作用面积最大的一级缸筒伸出，当一级缸筒行至行程终点后，下一级缸筒在油压作用下接续伸出，依次类推直到六级活塞杆完全伸出，回程时则依靠负载重力或者油压驱动逐节缩回，每一级缸筒之间都设计有专用的密封结构与导向支撑，保证各级伸缩过程中不会出现卡滞、内泄问题，同时在每一级的行程终点设置限位结构，避免伸出超程导致的部件脱开。在载荷匹配上，初始伸出阶段因为作用面积大，能够提供更大的初始推力，适配设备启动阶段的大载荷需求，随着各级逐次伸出，作用面积逐级减小，推力也相应降低，刚好匹配多数举升、伸缩类工况载荷随行程递减的特性，不需要额外配置复杂的压力补偿回路就能实现载荷与推力的自然匹配。

　　设计这类多级伸缩油缸时，首先要明确设备端的安装边界，包括缩回状态下的最大允许轴向长度、伸出后的最大行程需求、安装耳轴的连接尺寸、径向摆动的允许角度，这些边界参数直接决定各级缸筒的外径、壁厚以及单节行程的分配。在各级缸筒的尺寸分配上，需要兼顾加工工艺性与结构强度，相邻两级缸筒的内径差要满足密封件的安装沟槽尺寸要求，同时壁厚要满足额定工作压力下的强度校核，避免高压工况下出现缸筒胀形、变形问题。导向套的长度设计需要结合单节行程的侧向力承受需求，尤其是带偏载的作业场景，导向支撑长度不足很容易导致伸缩过程中出现拉缸、密封件偏磨漏油的问题。端部的铰接耳环采用球铰连接结构，能够补偿安装过程中的同轴度误差，同时抵消作业过程中出现的小幅径向偏载，避免缸筒承受额外的弯曲应力。

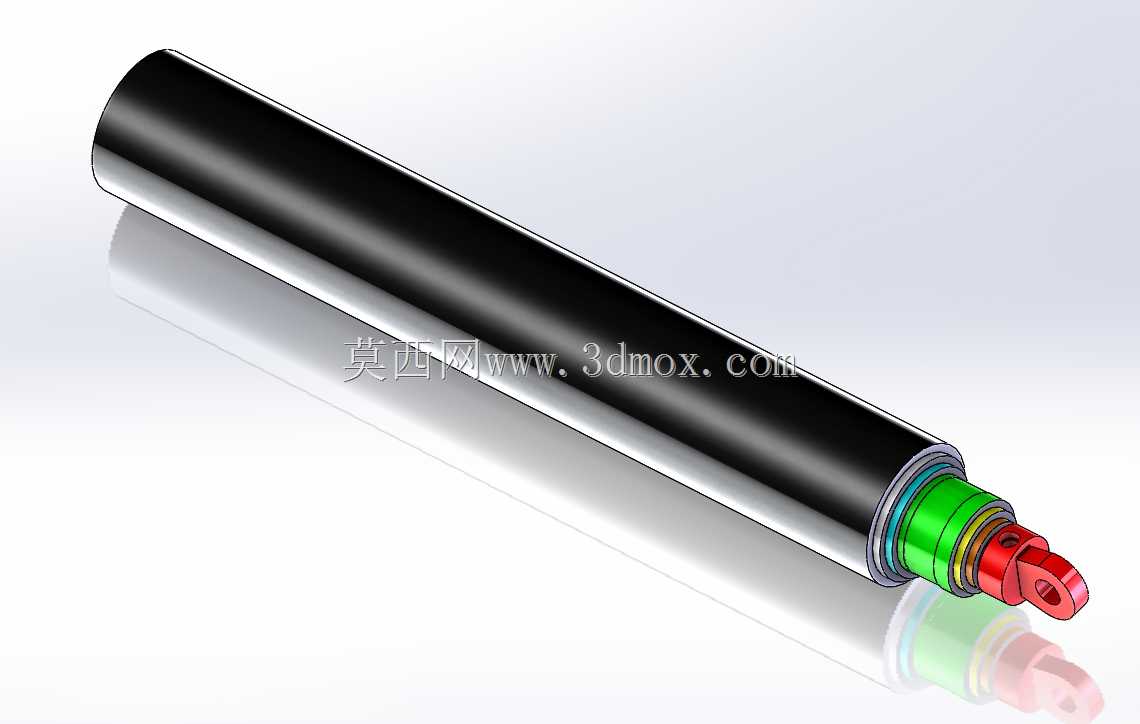

　　外形尺寸方面，这类六级伸缩油缸的外径沿轴向逐级递减，最外层缸筒的外径根据额定推力与工作压力计算确定，向内每一级缸筒的外径依次匹配上一级的内径配合公差，缩回状态下所有级次的缸筒与活塞杆都收纳在最外层缸筒内部，仅露出端部的铰接连接结构，整体外形为光滑的圆柱状结构，没有外凸的零部件，方便在设备的狭窄安装空间内布置，不会和周边的结构件产生运动干涉。安装时需要保证缸体轴线与负载运动方向的初始同轴度，虽然铰接结构可以补偿一定的偏角，但过大的初始偏角会加速导向套与密封件的磨损，缩短油缸的使用寿命。油路接口设置在最外层缸筒的尾端，采用标准的液压管螺纹连接，方便和设备的液压系统管路对接，不需要额外设计复杂的分路供油结构，单油口供油即可实现全行程的伸缩动作，简化了设备的液压管路布局。

　　在实际应用中，这类多级伸缩油缸的可靠性很大程度上取决于密封系统的设计，每一级缸筒之间都配置了耐磨导向环、唇形密封圈、防尘圈的组合密封结构，耐磨导向环采用填充聚四氟乙烯材质，摩擦系数低且耐磨性能优异，能够承受伸缩过程中的径向载荷，避免金属部件直接接触产生拉缸问题；唇形密封圈在油压作用下能够自动贴紧配合面，保证高压状态下的密封效果，减少内泄损失；端部的防尘圈可以阻挡外部环境中的粉尘、泥沙进入缸筒内部，避免杂质刮伤密封面和缸筒内壁。每一级的行程限位位置还设计了缓冲结构，当缸筒行至行程终点时，缓冲结构会逐步封闭回油通道，降低部件接触时的冲击，避免频繁的终点撞击导致部件变形、连接松动，提升油缸在高频作业场景下的使用寿命。
