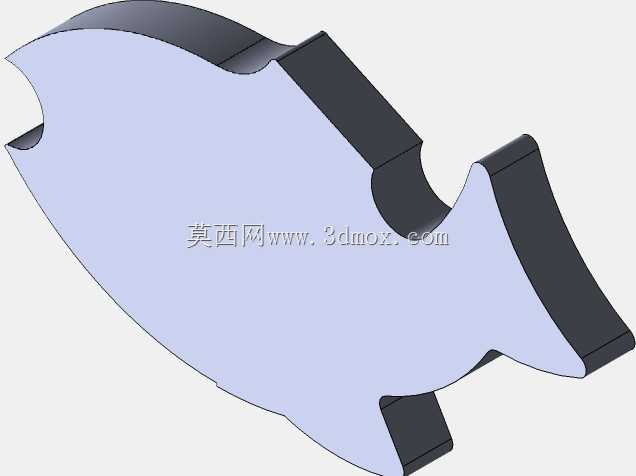

创意鱼形立体拼接式异形结构件

　　这款仿生鱼形的立体结构件，最初的设计出发点是作为趣味拼装教具的组成单元，也可作为文创类机械摆件的核心拼接模块，在青少年科创教育、桌面文创摆件装配、机械结构认知实训场景中都能适配。从结构特性来看，整个构件采用等厚拉伸的实体结构，侧边预留的凹凸卡扣位完全遵循通用拼接积木的配合公差，相邻同规格构件可以通过侧边的卡槽实现无紧固件拼接，不需要额外的粘接或者螺栓固定，拆装重复利用率高，多次拆装后卡扣的形变量控制在0.1mm以内，不会出现松脱或者卡滞的问题。设计过程中首先确定了鱼形的外轮廓曲线，所有外轮廓的过渡圆角都做了R2以上的顺滑处理，没有尖锐的棱角，既避免了使用过程中划伤的风险，也让整体造型更贴合仿生鱼的柔和形态。

　　建模阶段先绘制平面的鱼形轮廓草图，对鱼头、鱼尾、鱼身的比例做了反复调整，鱼头位置的内凹弧形结构刚好可以和另一构件的鱼尾凸形结构完全贴合，拼接后整体缝隙均匀，不会出现错位。拉伸厚度设置为15mm，这个厚度既保证了构件拿取时的握持手感，也不会因为过厚导致拼接后整体造型过于笨重，构件的所有侧边都做了0.5mm的倒角处理，拼接时的导向性更好，不需要刻意对准就能顺利卡入卡槽。安装边界方面，单个构件的外轮廓最大长度为120mm，最大高度为60mm，拼接组合时可以根据需求横向或者纵向延伸，既可以拼成平面的鱼群造型装饰墙，也可以通过不同角度的卡扣配合拼成立体的造型，适配不同的展示场景。构件的卡扣配合面做了0.2mm的间隙预留，

　　考虑到3D打印或者注塑加工时的成型公差，这个间隙可以适配FDM3D打印、光固化打印以及小规模注塑加工的精度要求，不需要二次打磨就能顺利装配。从功能角度来说，除了作为拼装教具和文创摆件的模块，这款构件也可以作为机械设备上的趣味装饰盖板，在不影响设备原有功能的前提下，替换设备上原本方正的检修盖板，让设备外观更具设计感，构件背面可以根据安装需求预留沉头孔位，直接通过螺丝固定在设备机架上，安装孔位的位置避开了侧边的卡扣结构，不会影响拼接功能的正常使用。结构强度方面，整个构件采用均匀壁厚设计，没有薄于2mm的薄弱位置，日常拿取、拼接、拆装过程中不会出现断裂的问题，即使从1米高度自由跌落至水泥地面，也不会出现卡扣断裂或者主体开裂的情况。

　　设计时特意规避了复杂的曲面结构，整个模型没有倒扣位置，不管是采用3D打印制作还是开模注塑生产，都不需要复杂的抽芯结构，生产加工难度低，小批量制作的成本可控。在科创教育场景中使用时，这款构件可以作为三维建模教学的案例，让学习者练习草图绘制、拉伸凸台、倒角、卡扣配合间隙设置等基础建模操作，也可以通过拼接不同数量的构件，让学习者理解公差配合、结构限位的基础机械原理，相比传统的方正教学案例，仿生鱼的造型更能提升学习者的兴趣。作为文创摆件模块使用时，构件表面可以做不同的颜色处理，通过不同颜色的构件拼接，形成色彩丰富的鱼群造型，放置在桌面或者展示架上作为装饰，拼接过程本身也具备一定的趣味性，可以作为休闲解压的拼装玩具使用。
