L型带孔立式安装铰接支撑座结构

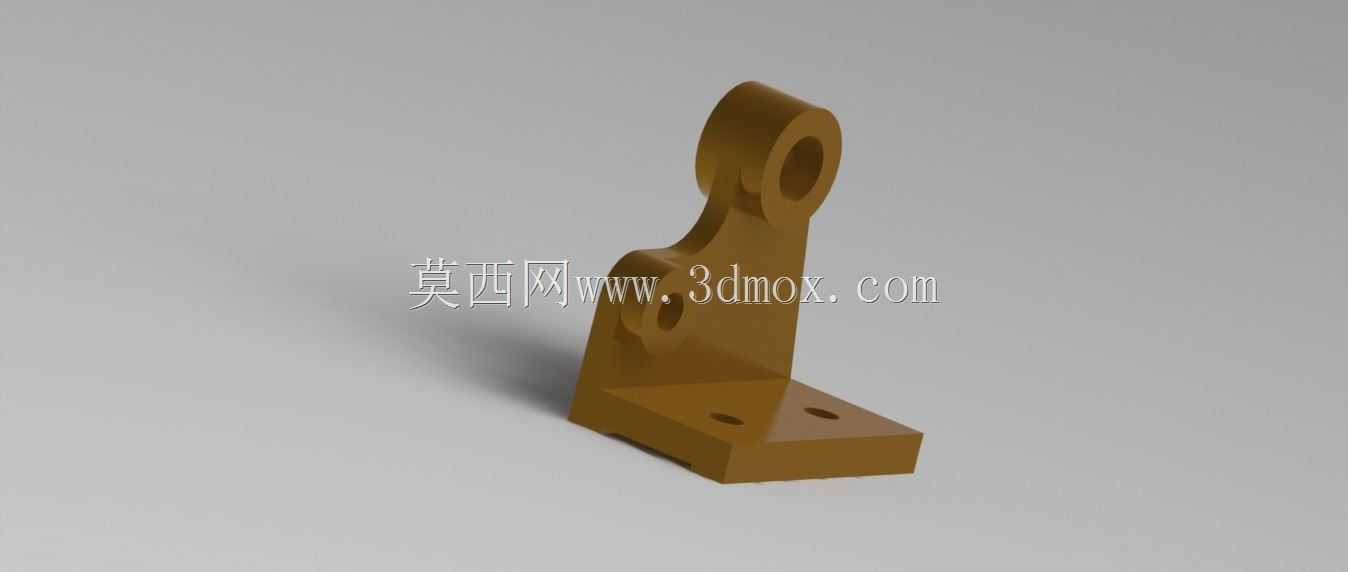

　　这类带铰接孔的L型支撑件，在轻工输送线、小型自动化工作站的辅助定位结构里出镜率极高，多数时候用来承托带摆动自由度的连杆、摆臂类构件，比如小型料仓的挡料摆杆铰接支点、检测工位的传感器摆臂安装座，或是手动工装夹具的翻转定位支座，不需要承受大吨位冲击载荷，但对安装定位的重复精度、铰接转动的顺畅度有明确要求。从结构形态来看，底部是带两个沉头安装孔的方形法兰底座，安装时可以直接通过内六角螺栓固定在型材台面、设备安装基板上，沉孔设计能让螺栓头完全没入底座平面，不会突出平面干涉摆臂的转动行程，底座的厚度经过受力校核，在常规0.5MPa的侧向摆动力作用下不会出现翘曲变形，安装孔的孔距按照常规工业铝型材的槽距标准匹配，

　　不需要额外加工转接板就能直接固定在欧标20、30系列型材的安装面上，适配性很强。上部的立式支撑臂做了变截面过渡处理，靠近底座的位置厚度更大，往上延伸到铰接孔位置时做了圆弧过渡，既减少了应力集中的风险，也避免了直角棱边和摆动构件发生运动干涉，臂身上的两个同轴铰接孔是整个零件的核心功能位，孔的内壁需要做铰孔加工保证表面粗糙度，穿入销轴后能让摆臂绕轴线顺畅转动，不会出现卡滞、旷量过大的问题，孔的端面和支撑臂侧面保持垂直，能保证销轴安装后和安装基准面的垂直度，避免摆臂转动时出现偏磨。设计这类零件的时候，首先要确认的是铰接点的中心高度，这个尺寸直接决定了摆臂的转动行程范围，要提前核算摆臂摆动到上下极限位置时，会不会和底座、安装台面发生碰撞，

　　同时要保证支撑臂的侧向厚度足够，避免铰接孔处受径向力时出现臂体变形；其次是底座的安装孔位置，要避开安装面下方的走线槽、型材螺母的滑动路径，两个安装孔的连线要和铰接孔的轴线保持平行，这样锁紧螺栓后支撑臂不会出现偏斜，能保证铰接转动的轴线和设计基准重合。实际应用里，这类支撑座常搭配销轴、轴用挡圈、自润滑衬套使用，在铰接孔内压入铜质或者聚四氟乙烯材质的衬套，能减少转动时的磨损，延长零件的使用寿命，不需要整体更换支撑座，只需要定期更换衬套就能维护转动精度。和一体式焊接的支架相比，这种机加工成型的支撑座一致性更好，批量安装时不需要逐个调整铰接点的高度，互换性更强，适合在标准化的小型自动化设备里批量使用，比如电子元器件组装线上的挡料机构、

　　包装设备的翻盖铰接支点，都能看到这类结构的身影。在建模过程中，要特别注意变截面位置的圆角过渡处理，不能出现尖锐的直角连接，否则后续做有限元受力分析时会在直角处出现应力集中的误判，实际加工时直角位置也容易因为应力集中出现开裂，尤其是在设备频繁启停、摆臂反复摆动的工况下，圆角过渡能大幅提升零件的疲劳强度。另外底座的下表面需要做铣平处理，保证和安装面的贴合度，避免安装后支撑臂出现倾斜，导致铰接的摆臂转动时出现别劲的情况，铰接孔的同轴度公差要控制在0.02mm以内，保证穿入销轴后不会出现卡滞，两个安装孔的位置度公差也要匹配螺栓的安装间隙，避免现场安装时出现孔位对不上的问题。这类零件的材质一般选用45号钢做表面发黑处理，或是用6061铝合金做阳极氧化，前者适合载荷稍大的工装夹具场景，后者重量轻、不易生锈，适合对设备重量有要求的轻型自动化设备场景，不管选用哪种材质，结构的核心尺寸逻辑都是一致的，都是通过底部法兰实现稳定固定，通过上部的铰接孔提供转动支点，用最小的结构重量满足支撑和铰接的功能需求，同时兼顾安装的便捷性和维护的便利性。
