阶梯轴类零件应力集中有限元分析模型

　　在通用机械传动结构的设计校核环节，轴类零件的变径位置是应力集中高发区域，这类位置往往是整个传动系统的疲劳失效起始点，直接决定整套设备的运行寿命与可靠性。本次构建的分析模型针对带凸肩的阶梯轴类零件开展静力学仿真，还原零件在固定约束与径向载荷共同作用下的真实受力状态，为结构优化、圆角参数调整提供量化的数据支撑。

　　从实际应用场景来看，这类阶梯变径结构广泛存在于减速器输入输出轴、电机转轴、输送机辊筒轴、机床主轴等核心传动部件中，零件一端通常通过过盈配合或者键连接与轴承内圈装配，另一端与传动轮、联轴器或者执行部件连接，轴肩位置承担轴向定位作用，同时也是截面突变的位置，当轴传递扭矩或者承受径向弯矩时，轴肩根部的应力会远大于轴段的平均应力，若设计阶段未对应力集中系数做准确校核，长期交变载荷作用下极易在该位置萌生疲劳裂纹，最终导致断轴故障，造成设备非计划停机。

　　模型构建过程中，首先还原了阶梯轴的实际几何轮廓，保留了轴肩位置的真实过渡特征，针对应力梯度较大的轴肩区域做了网格局部加密，保证仿真计算的精度能够捕捉到应力峰值的变化规律。约束条件按照实际装配状态设置，将轴段的轴承配合面设置为固定支撑，在轴的悬臂端施加与实际工况匹配的径向载荷，模拟传动带张紧力、齿轮啮合力或者外部负载对轴的作用。求解类型选择静力学结构分析，同时输出应力分布云图与合位移变形结果，能够直观呈现不同位置的应力水平与变形量差异。

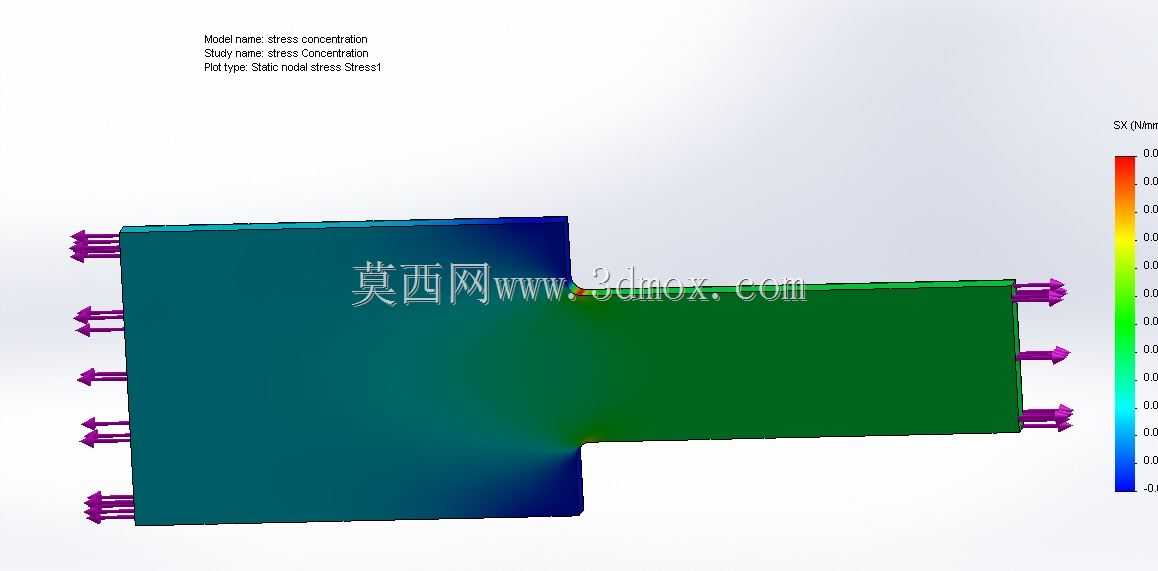

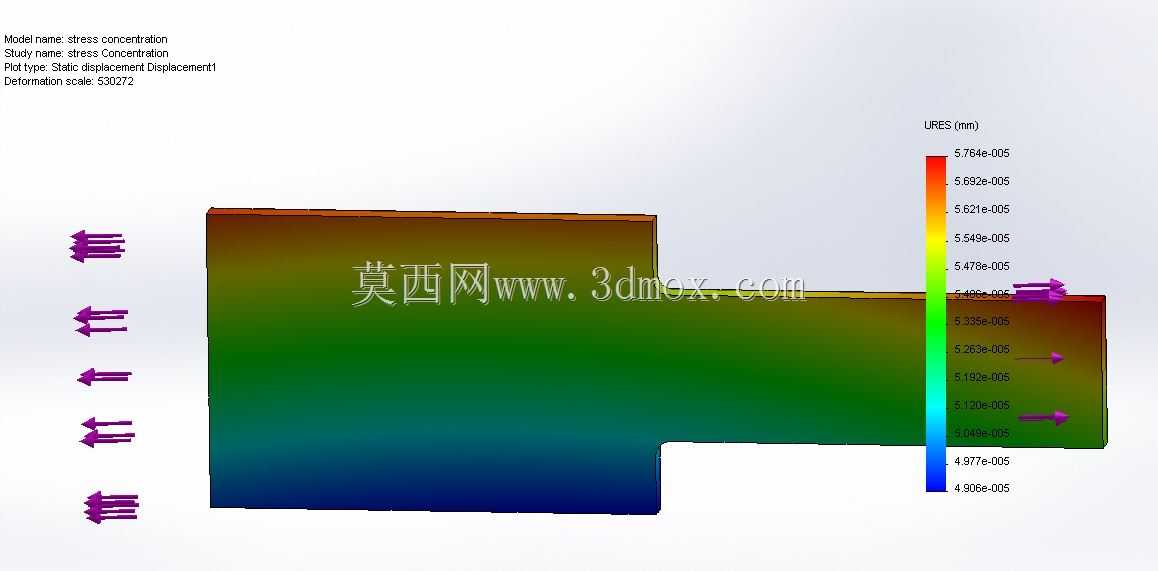

　　从仿真结果的呈现逻辑来看，云图采用彩虹色阶映射数值大小，蓝色区域对应低应力小变形区间，红色区域对应高应力大变形区间，能够清晰看到轴肩过渡位置的应力跃升现象，以及悬臂端的最大变形量，变形比例经过合理缩放，能够让设计人员直观感知零件受载后的形变趋势，不会因为实际变形量过小而无法观察形变规律。

　　在设计思路层面，这类仿真模型的核心作用是替代部分物理样机试验，在设计阶段就快速评估不同圆角半径、不同轴肩高度对应力集中系数的影响，通过调整过渡圆角的大小、增加卸荷槽、优化轴段直径比例等方式，降低轴肩位置的应力峰值，在保证零件轴向定位可靠性的前提下，提升零件的疲劳强度。模型的尺寸边界完全按照常规工业用中小功率传动轴的参数范围设置，轴段直径、轴肩高度、悬臂长度均符合通用机械设计规范，安装边界与常用深沟球轴承、角接触轴承的配合尺寸匹配，设计人员可以直接在该模型基础上调整参数，适配自身的设计场景，快速完成不同工况下的应力校核工作，减少重复建模的工作量，缩短结构设计的迭代周期。

　　需要注意的是，在使用该模型开展校核时，要根据实际材料的屈服强度、疲劳极限设置对应的材料属性，结合实际载荷的大小、作用点位置调整边界条件，不能直接套用默认参数做最终设计判定，同时要结合应力集中系数的经验公式做交叉验证，保证仿真结果与实际受力状态的一致性，避免因为网格划分不合理、约束设置不当导致计算结果失真，最终影响零件的结构可靠性。
