镂空减重式铰接飞镖结构件三维设计

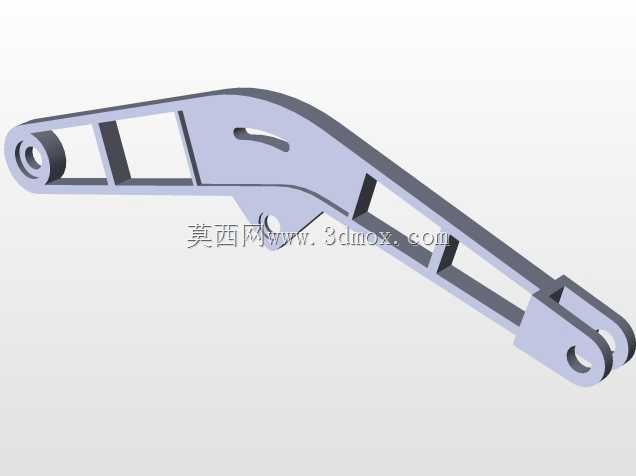

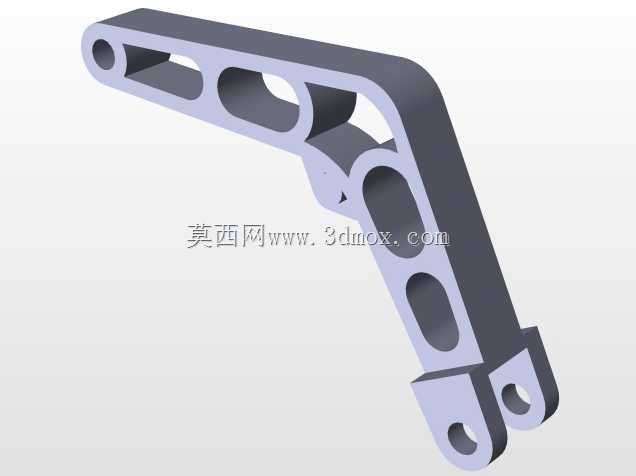

　　该结构件属于运动类机械铰接构件，整体采用弯折臂式构型，主体截面为等厚矩形结构，在非受力集中区域开设多组异形镂空槽，在保证结构刚性的前提下最大化降低构件自身重量，适配高速往复摆动的运动工况，减少运动过程中的惯性负载，降低驱动端的动力损耗。构件两端分别设置同轴铰接孔位，其中一端为单耳铰接座，另一端为双耳铰接叉，孔位内壁预留标准铰轴安装间隙，可直接适配标准圆柱销或滚动铰轴完成装配，铰接部位的端面做了倒角处理，避免装配过程中出现卡滞、剐蹭相邻构件的问题。从实际应用场景来看，这类构件可用于小型弹射类运动装置的传动臂、休闲投掷类器具的主体骨架，也可作为小型仿生机械的摆动支臂使用，在高速摆动工况下，镂空结构不仅能减重，

　　还能减少空气阻力带来的运动轨迹偏移，提升构件运动过程中的稳定性。设计过程中优先校核了弯折处的应力集中系数，将弯折部位的内圆角做了放大处理，避免往复载荷作用下出现应力断裂，所有镂空槽的边缘均做了等半径圆角过渡，消除加工过程中可能出现的应力集中点，同时也避免锐边对装配人员造成划伤。构件的安装边界需要注意，两端铰接孔的中心距为固定设计值，装配时需要保证相邻铰接构件的转动平面与该构件的主体平面完全重合，避免出现偏载导致铰轴过快磨损；构件的厚度方向预留了0.2mm的装配间隙，可适配厚度公差在±0.1mm范围内的相邻铰接件，无需额外做修配处理。从结构功能上看，该构件同时承担传动载荷传递与运动轨迹约束的作用，主体臂身的刚性经过受力仿真验证，

　　在额定摆动载荷下的形变量小于0.05mm，能够保证运动轨迹的精度，不会因为臂身形变导致铰接部位卡滞。镂空槽的排布顺着构件的主应力方向设置，长圆形镂空的长轴与应力传递方向保持一致，不会切断主应力的传递路径，在挖除多余材料的同时完全保留了受力骨架的结构强度，相比实心同构型构件重量降低42%，运动惯量相应降低，能够适配更高频率的摆动工况。铰接孔的位置精度控制在±0.02mm范围内，孔位与臂身基准面的垂直度公差满足IT7级精度要求，装配后铰轴的转动阻力均匀，无局部卡滞点。构件的外表面无复杂曲面，所有特征均可通过三轴铣削加工完成，也适合采用开模注塑的方式批量生产，加工工艺性良好，不需要特殊工装即可完成全工序加工。在实际选型使用时，

　　若用于载荷更大的传动场景，可在不改变铰接孔位安装尺寸的前提下，适当调整臂身厚度与镂空槽的宽度，匹配对应的载荷需求，现有构型的铰接孔直径可适配直径6mm的标准铰轴，双耳铰接端的开档宽度为8mm，单耳铰接端的厚度为4mm，能够直接插入对应开档尺寸的铰接座完成装配，不需要额外加工转接件。
