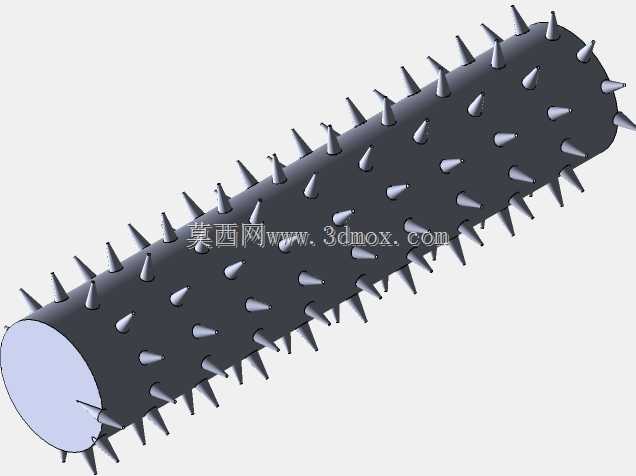

带螺旋排布尖刺的圆柱辊轴结构

　　这类带尖刺的圆柱辊轴结构，在散料输送、表面糙化处理、物料开松等工业场景中应用十分广泛，很多人在做类似结构建模时容易出现尖刺排布不均、法向偏移错误、曲面贴合度不足的问题，而这个结构采用曲线驱动的排布逻辑，刚好解决了常规阵列方式难以实现曲面螺旋均布特征的痛点。从实际使用场景来看，这类刺辊常被用在农业物料脱粒设备、废旧物料破碎开松线、输送带表面防滑增阻工位，还有部分薄膜打孔设备的牵引工位也会用到类似结构，尖刺的作用根据场景不同有明显区分：脱粒场景下尖刺需要兼顾抓取与脱料，角度通常会顺着物料进给方向做微小偏斜，避免物料缠绕在辊体上；开松场景下尖刺密度更高，刺入深度更浅，主要靠密集尖刺勾扯纤维团块实现分散；防滑工位的尖刺则会做圆角钝化处理，

　　避免划伤输送带表面同时提供足够的静摩擦力。从设计思路上看，这个结构没有采用传统的轴向环形阵列加周向偏移的方式，而是先在圆柱基体表面构建螺旋引导曲线，以引导曲线作为驱动路径，让每个尖刺特征的基准面始终垂直于对应位置的曲面法向，保证所有尖刺的伸出方向都沿辊体径向向外，不会出现角度歪斜导致的受力不均问题。建模过程中首先要确定辊体的基准直径，这个尺寸直接决定了辊轴的安装适配性，通常两端需要预留轴承安装位的轴颈，轴颈直径要比辊体主体小15%-20%，方便装配标准件轴承，同时要保证轴颈与辊体主体的同轴度公差控制在0.02mm以内，避免高速转动时出现径向跳动。尖刺的尺寸设计需要匹配具体工况：如果用于物料抓取，尖刺的根部直径要保证足够的抗剪切强度，

　　通常根部直径不小于伸出长度的1/3，避免受力时从根部断裂；尖刺的尖端可以根据需求做0.2-0.5mm的圆角，防止尖端过于锋利造成安全隐患，同时也能减少尖端磨损速度。排布逻辑上，螺旋曲线的导程是核心参数，导程大小决定了尖刺的周向密度，导程越小，同一轴向长度内的尖刺排布越密，适合处理细小颗粒或纤维类物料；导程越大，尖刺间距越宽，适合处理大块、高硬度的物料。在做曲线驱动阵列时，要注意对齐选项选择“与曲线相切”还是“对齐到源”，如果是尖刺类需要保持径向伸出的特征，必须选择对齐到源特征的基准面，同时要逐个检查阵列后的特征是否出现实体合并错误，尤其是尖刺根部与圆柱面的结合位置，要做0.5mm左右的圆角过渡，减少应力集中，

　　避免长期交变载荷下出现根部裂纹。安装边界方面，这类辊轴通常采用两端简支的安装方式，轴承座的中心距要比辊体的有效工作长度长30-50mm，预留出密封件和锁紧螺母的安装空间，辊体的动平衡等级要达到G6.3以上，如果是用于转速超过300rpm的工况，还需要在装配后做动平衡校正，在辊体端面钻孔去重，避免运行时产生过大振动损坏轴承。另外，尖刺的固定方式也有讲究，小尺寸的刺辊可以直接在辊体上加工出一体的尖刺结构，整体强度更高，适合重载工况；大尺寸的刺辊则可以采用装配式结构，在辊体上加工螺纹孔，将单独加工的尖刺通过螺纹连接固定在辊体上，后期磨损后可以单独更换尖刺，降低维护成本。这个结构的建模逻辑还可以拓展到其他曲面均布特征的设计上，比如圆柱面的散热翅片、管道外壁的搅拌凸点、印刷辊的网纹结构，核心都是通过引导曲线控制特征的排布路径，保证特征在曲面上的位置精度和方向一致性，比传统的线性阵列加角度偏移的方式效率更高，特征位置的误差也更小，尤其是在做变螺距、变密度的特征排布时，曲线驱动的方式只需要调整引导曲线的形状就能实现整体排布的调整，不需要逐个修改阵列参数，能大幅减少建模过程中的重复操作。
