钣金工艺练习异形展开成型构件

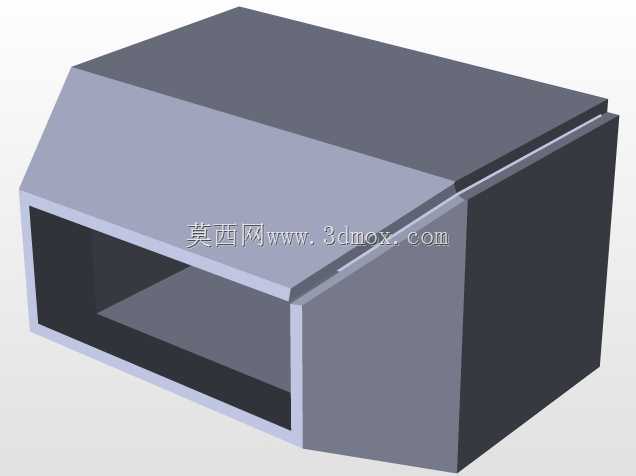

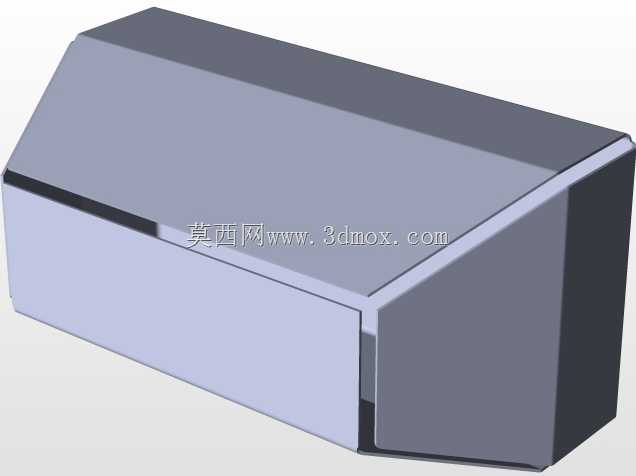

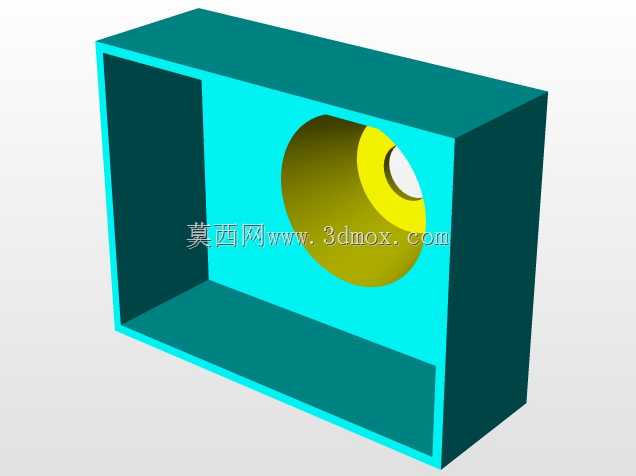

　　在日常钣金结构设计与加工落地的全流程中，这类覆盖多工艺节点的练习构件，能够帮助设计人员快速打通从三维建模到现场加工的认知链路，避免出现建模特征与车间加工能力不匹配的常见问题。很多刚接触钣金设计的工程师容易忽略的点是，不同折弯刀具的压痕范围、折弯刀的避空距离、板材展开后的折弯扣除值，都会直接影响最终成型件的装配精度，这套练习构件把放样、基础凸缘、拐角装饰、交叉打断、边缘凸缘、折叠、成型、实体转钣金、斜接凸缘、肋条特征、草图折弯这些高频工艺点整合到同一组练习模型里，能让设计者在建模阶段就同步考虑加工端的工艺约束。

　　从实际应用场景来看，这类钣金工艺练习对应的特征，广泛出现在机柜护罩、设备外壳、通风管道、异形导流板、设备装饰封边、箱体加强肋等常见钣金构件的设计中。比如基础凸缘特征，多用于钣金件的连接翻边，需要匹配螺栓连接的孔位边距，同时要控制翻边高度避免折弯时出现开裂；拐角装饰处理则多用于外露的设备外罩，既要保证边角的圆弧过渡满足外观安全要求，也要避免拐角处折弯出现堆料变形；交叉打断特征多用于多道折弯交汇的位置，通过提前在展开图上做工艺缺口，避免折弯交汇处出现板材撕裂或者凸起错位。

　　设计这类练习构件时，首先要遵循钣金加工的等厚度原则，所有特征的壁厚保持统一，避免出现局部壁厚突变导致的展开计算错误。在做放样特征时，要提前确认不同折弯段的折弯线位置，区分清楚内R角与外R角的尺寸对应关系，通常车间加工低碳钢薄板时，折弯内R角默认取板材厚度的0.5-1倍，若设计R角过小，会导致折弯处外侧板材拉伸开裂，R角过大则会出现折弯回弹难以控制角度的问题。做边缘凸缘设计时，要注意凸缘的最小高度限制，常规V型折弯下模的开口宽度决定了最小可折弯凸缘高度，若设计的凸缘高度低于下模V槽宽度的0.7倍，就会出现折弯时板材打滑、尺寸超差的问题，这也是很多新手设计常犯的错误，只考虑装配需求忽略加工边界。

　　斜接凸缘的设计多用于多段钣金围合的箱体边角，斜接切口的间隙需要根据板材厚度预留，通常0.8-2mm的薄板预留0.1-0.2mm的间隙即可，间隙过大会导致拼缝过大影响焊接或者铆接质量，间隙过小则会在折弯时出现边角碰撞干涉。肋条特征的设计是为了在不增加板材厚度的前提下提升钣金件的结构刚度，设计时要注意肋条的成型深度与板材厚度的比例，通常成型深度不超过板材厚度的3倍，同时肋条与折弯边的距离要预留足够的成型避空位，避免冲压肋条时影响已完成的折弯边精度。草图折弯功能多用于非规则路径的折弯场景，比如异形护罩的曲面折弯，建模时需要明确折弯固定面与折弯线的位置关系，提前计算好折弯后的轮廓偏移量，避免折弯后与相邻装配部件出现干涉。

　　从安装边界的角度考虑，这类钣金构件在建模时就要同步预留装配公差，通常钣金件的外形尺寸公差按照IT14级选取，连接孔位的位置公差控制在±0.1mm范围内，与其他部件配合的止口尺寸预留0.2-0.3mm的装配间隙。对于需要表面处理的构件，还要提前考虑喷塑、镀锌等表面处理的涂层厚度，通常涂层厚度在0.05-0.1mm之间，配合尺寸需要提前预留涂层厚度空间，避免表面处理后出现装配卡滞的问题。实体转换钣金的功能多用于复杂外形构件的快速建模，转换时需要选择好固定面，识别所有的折弯边，同时对无法自动识别的工艺缺口做手动处理，避免展开后出现轮廓错位、工艺缺口遗漏的问题，很多设计人员在转钣金后直接生成展开图，忽略了对自动识别特征的校验，往往会导致车间下料后出现折弯无法对齐的报废问题。

　　折叠与展开特征的配合使用，能够帮助设计人员在成型状态与展开状态之间快速切换，既可以在成型状态下检查整体装配关系，也可以在展开状态下核对下料轮廓尺寸、标注工艺缺口与折弯线位置。拐角处的交叉打断处理，本质是通过在折弯交汇位置切除多余材料，让多道折弯工序可以依次完成，不会出现材料堆叠的问题，不同厚度的板材对应的打断缺口尺寸不同，需要根据车间常用的折弯工艺参数做对应调整，不能直接套用软件默认的缺口尺寸。在实际生产中，很多钣金件的质量问题都出在工艺细节的处理上，比如折弯线标注错误、工艺缺口遗漏、展开扣除值设置错误，这些问题都可以通过针对性的工艺练习提前规避，通过对这类集成多工艺点的构件做反复建模练习，能够让设计人员快速建立起面向加工的设计思维，减少设计端到生产端的沟通成本，降低零件加工报废率。
