同轴永磁转子传动机构三维设计

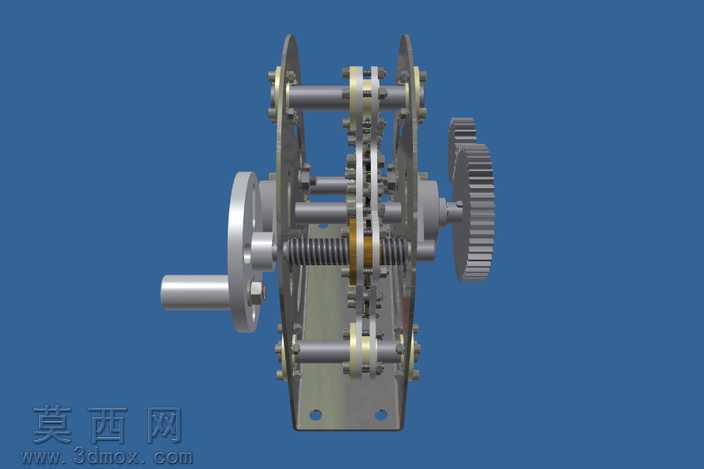

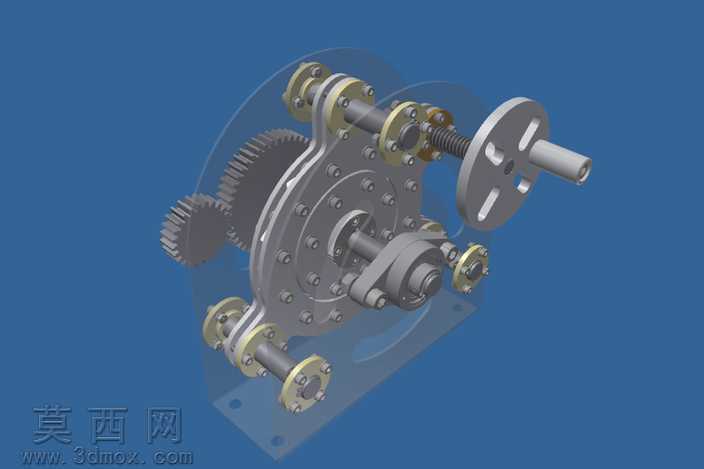

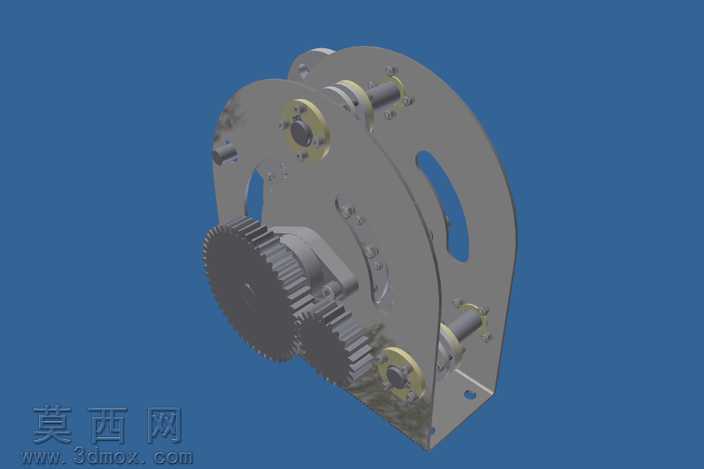

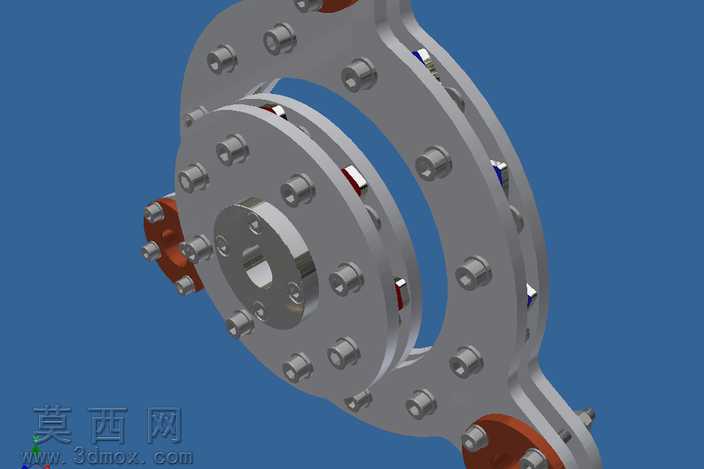

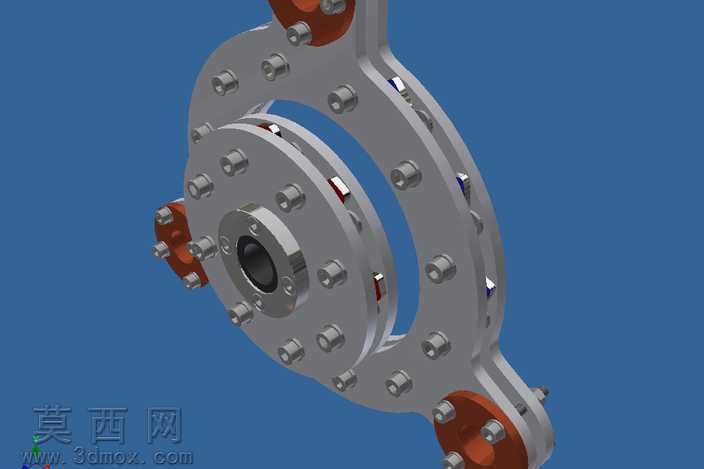

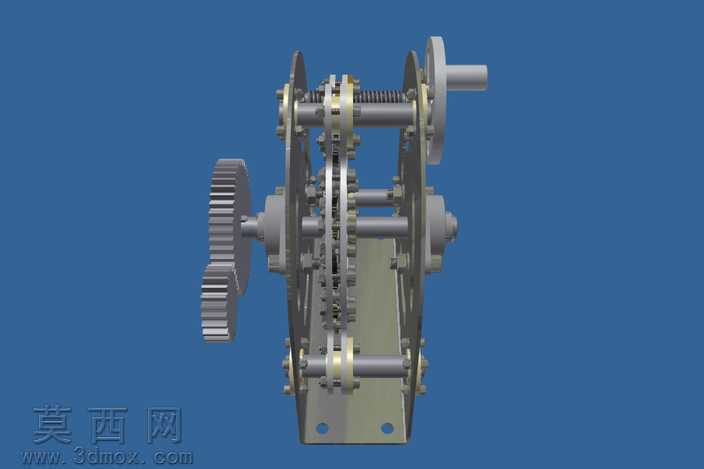

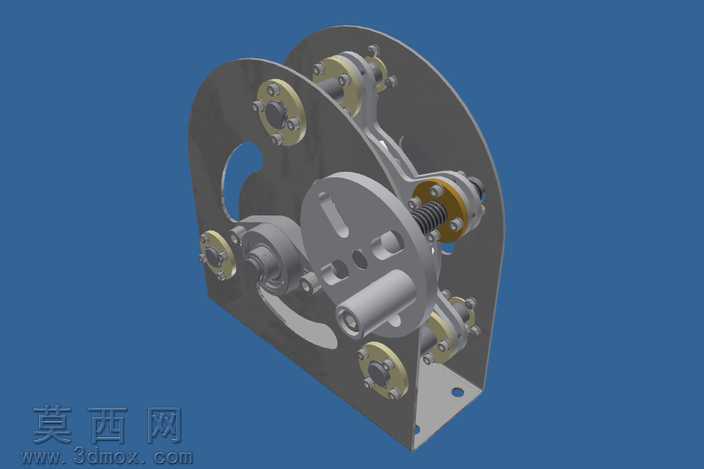

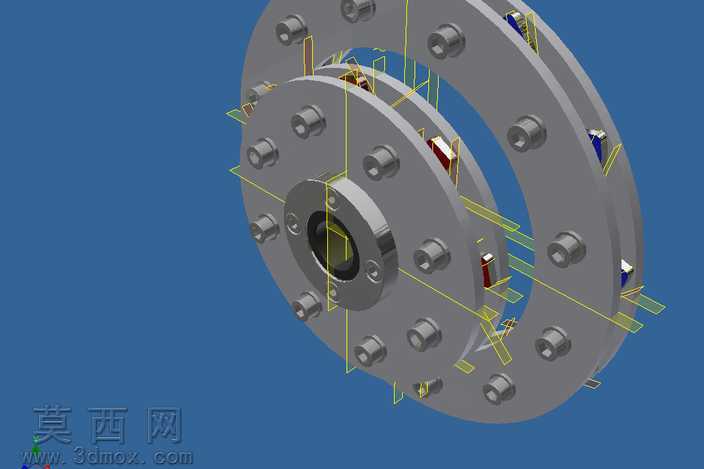

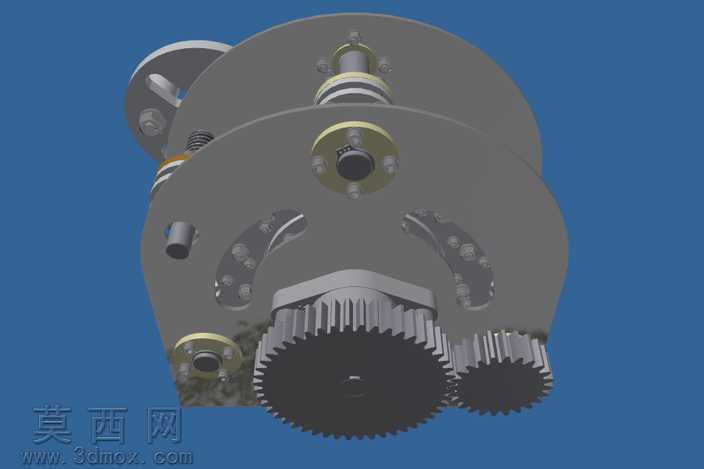

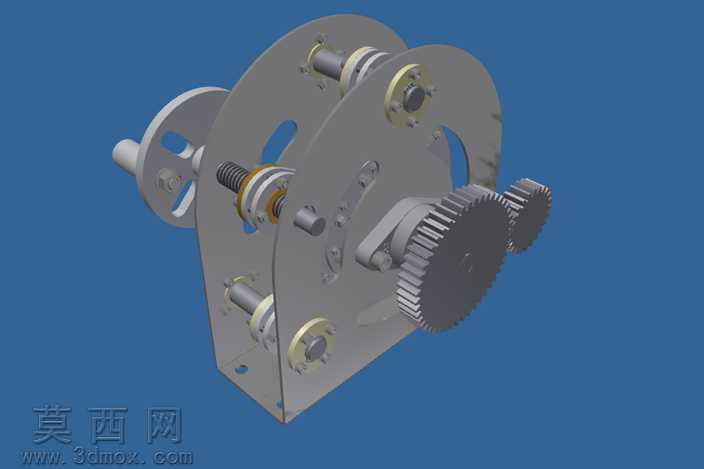

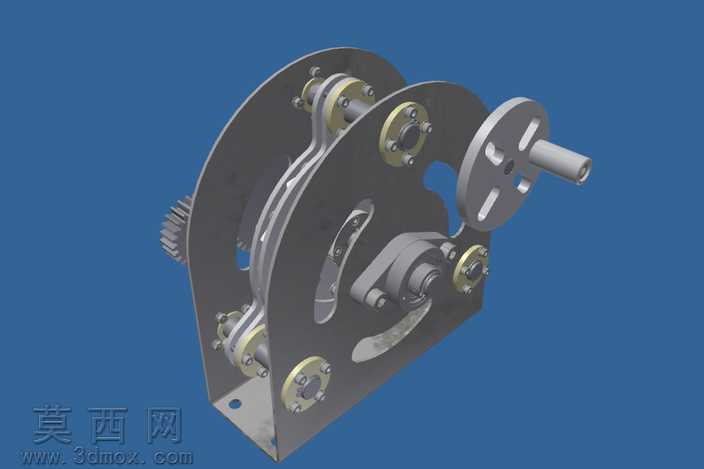

本作品为同轴永磁转子传动机构的三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化设计，首先梳理同轴传动的核心逻辑，以中心主轴为装配基准，依次完成转子基体、永磁体安装槽、端盖法兰、传动齿轮、手轮调节组件、支撑轴承座等零件的独立建模，每个零件均严格遵循尺寸规范，整体外廓尺寸控制为280×280×120mm，预估整体重量约3公斤。建模过程中对永磁体安装位做了精准的限位设计，匹配尺寸为40×15×5毫米的钕铁硼永磁体安装要求，预留的磁体槽位可保证永磁体装配后达到5600高斯的磁能积设计目标，同时对同轴度公差做了参数化约束，保证各旋转轴的同轴度误差控制在合理范围内，避免传动过程中出现卡滞或磁耦合效率下降的问题。渲染阶段采用金属材质为主的材质体系，主体安装板采用铸铝哑光材质还原金属机加工的质感，传动轴、齿轮、手轮采用45号钢的金属质感材质，轴承部位添加金属镀铬的高光材质区分不同零件，法兰紧固件采用不锈钢材质增强细节真实感，背景选用纯色工业蓝突出机构本身的结构细节，渲染角度选择斜等测视角，可完整展示机构正面的齿轮传动结构、侧面的轴系支撑结构以及端部的手轮调节结构。结构设计上采用多轴同轴布局，中心主转子轴搭配多组辅助传动齿轮，通过磁耦合作用实现无接触传动，手轮组件可通过端部的丝杆结构调节磁隙大小，从而改变传动扭矩的输出范围，支撑部位采用带法兰的滑动轴承结构，既保证轴系的旋转精度，又可实现快速拆装维护，整体设计围绕永磁传动的特性展开，在保证结构强度的前提下尽可能减少传动过程中的机械摩擦损耗，可作为永磁传动技术研究、同轴磁耦合机构教学演示的参考模型，完整还原了永磁转子同轴传动的结构逻辑与装配关系，每个零件的装配约束均符合实际机械装配工艺要求，不存在干涉问题，可直接用于结构验证、原理演示以及后续的工程化改进参考。
