索菲玛液压油箱滤油器结构设计

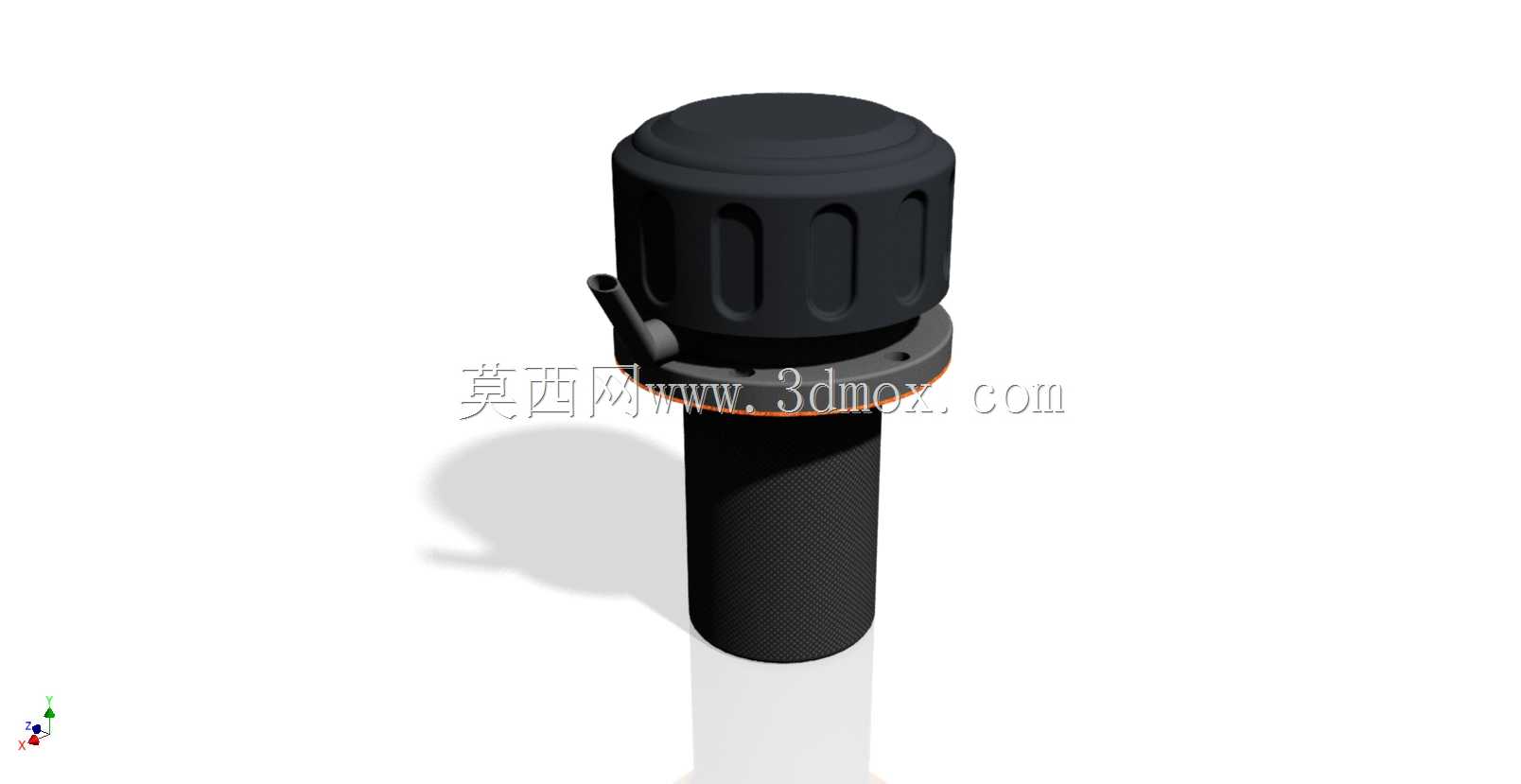

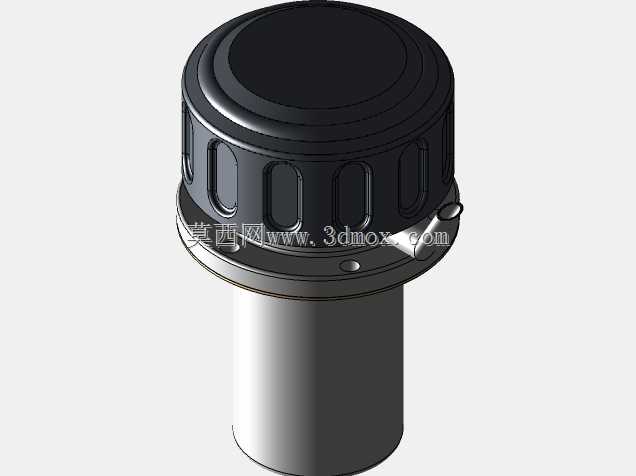

　　在液压系统的实际运维与设计选型中，油箱回油过滤环节的元件选型直接决定了整套液压回路的油液清洁度等级，这款索菲玛系列的油箱滤油器，主要适配中低压开式液压系统的油箱顶部安装场景，常见于工程机械、工业液压站、重型设备的液压油箱回路中，承担回油末端的杂质拦截功能，避免油箱内存储的液压油被回油携带的金属磨屑、密封残渣、外界侵入粉尘污染，从源头控制泵、阀、油缸等核心液压元件的磨粒磨损风险。从结构设计逻辑来看，这款滤油器采用插装式安装结构，下半段的滤筒部分直接浸入油箱液面以下，上半段的端盖与安装法兰贴合在油箱顶板的安装开孔上，不需要额外的管路支架固定，安装时仅需在油箱顶板加工对应直径的安装圆孔，通过法兰周向的安装孔用螺栓紧固即可，

　　大幅减少了现场安装的管路布置工作量，也避免了外接管路带来的泄漏点风险。端盖部分设计了竖向的防滑筋条，不需要专用工具即可手动旋开更换内置滤芯，日常维护时不需要排空油箱内的油液，仅需旋开端盖即可抽出滤芯完成更换，适配户外作业设备、无专用工具的运维场景。端盖侧面预留的小型旁通接口，可接回油旁通管路或者空气溢流管路，当滤芯堵塞导致压差达到设定阈值时，旁通阀开启可避免回油背压过高损坏密封件，同时也能平衡油箱内部的气压，避免油箱出现吸瘪或者鼓胀的问题。从安装边界尺寸来看，滤筒部分的外径适配常规中小型液压油箱的安装开孔，浸入油箱的长度可根据油箱的实际液面高度做适配调整，保证在最低工作液面时滤筒依然完全浸没在油液中，

　　避免回油直接冲击液面产生气泡混入油液，引发液压系统的气蚀、动作迟滞问题。法兰部分的安装孔位采用等节距圆周分布，适配不同厂家的同规格安装面板，具备较好的互换性，在设备改造、备件替换场景下不需要重新加工油箱开孔即可完成装配。过滤精度层面，这款滤油器的内置滤芯采用深度过滤结构，可拦截10μm以上的固体颗粒，满足常规工业液压系统NAS8级以内的清洁度要求，针对液压泵磨损产生的金属切屑、油缸密封件老化产生的橡胶颗粒、油箱呼吸带入的粉尘都有稳定的拦截效果。在实际选型应用中，需要根据系统的回油流量匹配对应通流能力的型号，避免通流能力不足导致回油背压过高，同时要根据系统使用的液压油类型、工作温度范围选择适配的滤芯密封材质，

　　避免密封件长期浸泡在油液中出现溶胀、老化失效的问题。这款滤油器的外形结构做了圆弧过渡处理，没有尖锐的棱角，在安装、维护过程中不会划伤操作人员，端盖的防滑筋条深度经过优化，即使手上沾有油污也能稳定施力旋开，不会出现打滑的问题。滤筒部分采用高强度的复合材料壳体，可承受回油的脉冲压力冲击，不会因为长期的压力波动出现壳体开裂、变形的问题，法兰与端盖之间的密封采用径向密封结构，相比端面密封具备更好的抗振动能力，在工程机械这类振动较大的应用场景下也不会出现渗漏油的问题。在三维建模过程中，这款滤油器的模型还原了安装法兰的孔位尺寸、滤筒的浸入深度、端盖的操作空间尺寸，可直接用于液压油箱的整体装配干涉检查，在设计阶段即可验证安装位置是否与油箱内部的隔板、吸油滤、液位计等部件发生干涉，同时可预留足够的滤芯更换操作空间，避免后期装配完成后出现维护空间不足、无法更换滤芯的问题。模型也还原了旁通接口的尺寸与位置，可直接对接管路模型完成整个回油管路的布线设计，减少后期管路改造成本。
