真空皮带式输送机三维设计模型

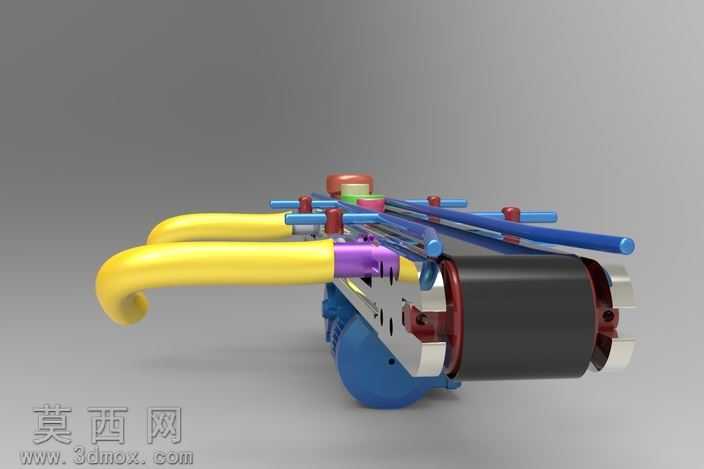

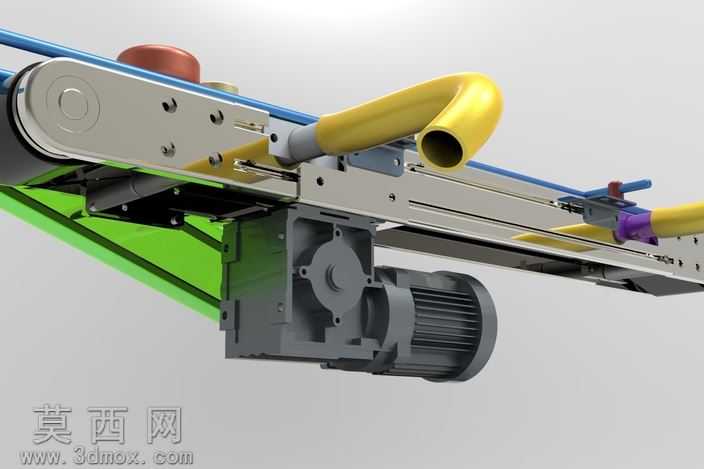

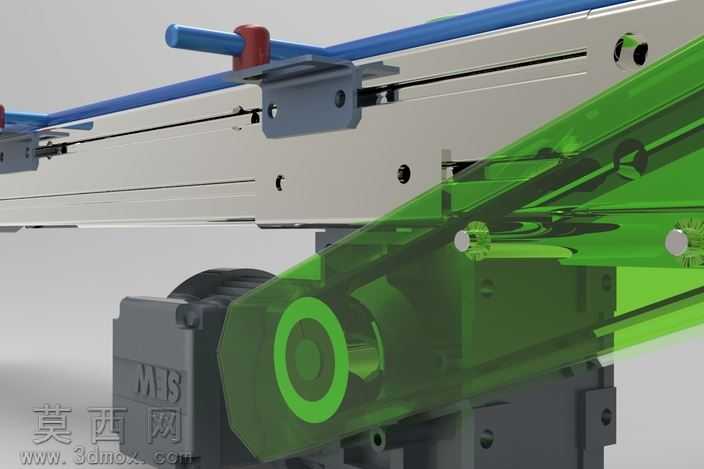

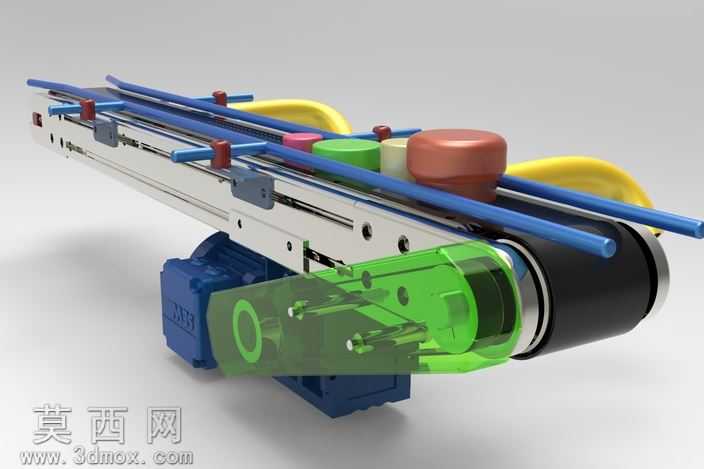

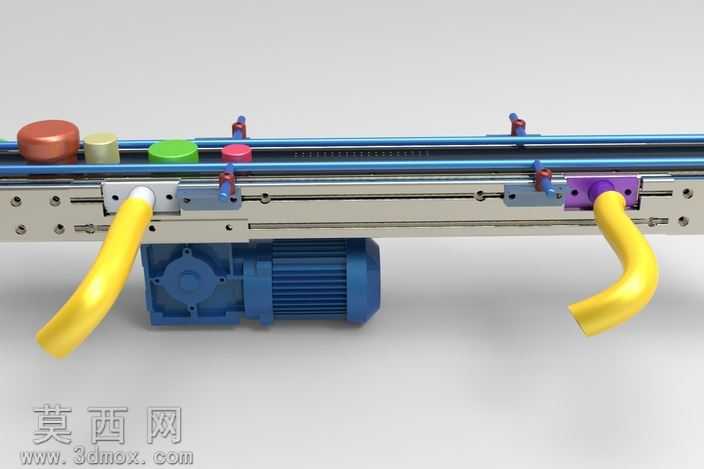

本模型为真空皮带式输送机，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的精准还原，整体结构完整无缺失，可直接用于结构验证、方案展示与二次设计。模型渲染阶段采用了写实材质配置：设备主体框架采用哑光银白金属材质，还原铝合金型材的细腻金属质感；驱动端电机外壳采用深蓝色工程漆面材质，呈现工业电机的厚重质感；侧边真空吸附组件采用半透明绿色工程塑料材质，可清晰观察内部气路结构与吸附腔布局；输送皮带采用黑色哑光橡胶材质，还原工业皮带的表面纹理与摩擦质感；顶部的调节旋钮与限位组件分别采用棕红色电木材质、彩色工程塑料材质，不同部件的材质区分清晰，既提升了渲染图的辨识度，也直观展现了各部件的功能分区。从结构设计来看，该真空输送机采用皮带输送作为载体，侧边集成多组平行蓝色导料杆，可根据输送物料的尺寸灵活调节间距，避免物料在输送过程中发生偏移；设备底部集成SEW系列减速电机作为驱动单元，通过传动结构带动皮带匀速运转，传动路径布局紧凑，动力传递效率高；真空吸附系统内置在皮带下方的腔体结构中，通过半透明护罩覆盖的气路组件形成稳定负压，可将轻薄、易滑动的物料牢牢吸附在皮带表面，解决普通皮带输送机输送轻质物料时易打滑、移位的问题；设备两端设置有皮带张紧调节结构，可通过端部的调节旋钮调整皮带张紧度，保障设备长期运行的稳定性；顶部还设置有多组不同颜色的控制按钮与急停组件，集成了设备的启停、调速、急停等控制功能，整体布局符合人体工程学设计，操作便捷。设计过程中充分考虑了设备的实用性与可维护性，各部件之间采用标准紧固件连接，拆卸与组装流程简单，方便后期的部件更换与设备维护；整体结构紧凑，占用空间小，可灵活集成到各类自动化生产线中，适用于电子元器件、轻薄板材、食品包装件等多种轻质物料的平稳输送，负压吸附的设计可适配水平输送、小角度倾斜输送等多种工况，有效拓展了设备的适用场景。
