拖车侧置棘轮式紧绳绞车结构

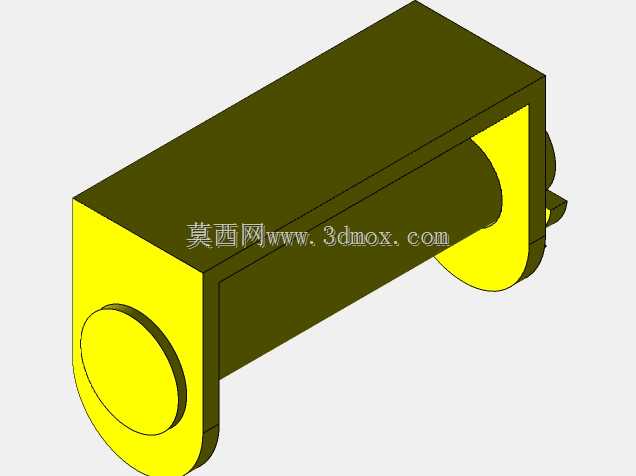

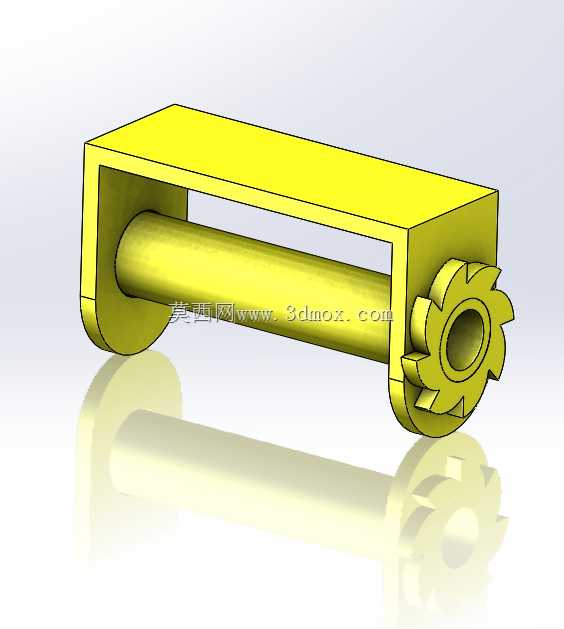

　　在道路货运、工程转运场景里，平板拖车、栏板挂车的货物固定环节始终离不开可靠的紧绳构件，这款侧置安装的棘轮绞车，就是专门适配拖车侧边梁安装的紧索部件，日常用来收紧捆绑货物的织带或者钢丝绳，避免运输途中货物移位、散落。从结构逻辑上看，这款绞车采用开口框架式主体，整体为一体式弯折成型的金属架体，架体两侧的支撑耳直接承托中间的卷筒轴，卷筒为空心圆柱结构，既可以降低整体自重，也能在端部预留穿绳/穿带的槽口，方便快速固定绑带端头。端部集成的棘轮棘爪结构是核心功能部件，棘轮与卷筒同轴固定，配套的棘爪卡入棘轮齿槽后，只能允许卷筒向收绳方向单向转动，反向锁止的特性可以保证绑带收紧后不会自行松脱，需要松绑时只需拨开棘爪脱离棘轮齿槽，即可反向转动卷筒释放绑带。

　　设计阶段首先考虑的是拖车侧梁的安装适配性，框架式的主体背部为平直安装面，可直接贴靠在拖车侧边的槽钢或者矩形梁立面，通过螺栓穿孔完成固定，不需要额外做复杂的安装支座，适配多数常规货运拖车的侧边梁截面尺寸，安装时只需保证卷筒轴线与拖车侧边平行，就能保证绑带收卷时不会出现偏磨、卡滞的问题。卷筒的有效收卷长度经过匹配计算，可容纳常规宽度的货运绑带多层收卷，收卷过程中绑带会逐层排布在卷筒上，不会出现叠带乱绳的情况，框架两侧的挡边高度刚好限制绑带的轴向窜动，避免绑带滑出卷筒卡入支撑间隙。

　　从受力角度考量，架体的弯折处做了圆弧过渡处理，避免应力集中在弯折角部，在承受绑带张紧的拉力时，载荷可以均匀分散到整个架体结构上，不会出现局部变形失效。棘轮的齿形采用不对称设计，承载面为接近径向的直面，保证棘爪卡入后可以承受较大的张紧反力，不会出现跳齿滑脱，齿背则为顺滑斜面，在收绳转动时棘爪可以顺着斜面顺利滑过齿顶，不会出现卡滞，操作时只需用撬棍或者专用扳手插入卷筒端部的孔位，反复扳动就能逐步把绑带收紧，操作力经过棘轮机构的力臂匹配，单人即可完成大张力的绑带收紧作业，不需要额外借助其他工具。

　　实际使用场景中，这类侧置绞车通常会在拖车两侧间隔布置多台，每台绞车对应一道绑带的收紧点位，相比传统的手拉紧绳器，侧置固定在车身上的绞车不需要额外收纳，不会出现遗失、掉落的问题，长期固定在车身上可以随时使用。卷筒的空心结构除了减重之外，端部的内孔也可以作为扳手驱动的配合位，适配标准的套筒或者撬棍，不需要配备专用的操作工具，现场作业的适配性更强。架体的开口朝向设计也充分考虑了绑带的穿绕便利性，绑带从架体开口侧引入卷筒，固定端头后即可直接开始收卷，不需要从狭小的缝隙里穿带，高空或者车边作业时的操作效率更高。

　　在安装边界上，这款绞车的整体外廓尺寸紧凑，突出车梁外侧的距离经过控制，不会超出拖车的法定外廓尺寸限制，不会在行驶中剐蹭旁侧车辆或者障碍物，底部的轮廓也做了圆弧收边，避免人员在车边操作时被尖锐棱角磕碰。棘轮部位的棘爪做了防脱限位，即使车辆行驶过程中产生持续振动，棘爪也不会自行脱离棘轮齿槽，锁止可靠性可以覆盖复杂路况下的振动工况，不会因为长途颠簸出现绑带松脱的风险。整体结构没有多余的冗余部件，所有受力部件都集成在主体架体上，活动部件只有卷筒、棘爪和棘爪复位件，日常维护只需要定期在转动部位加注润滑脂，就能保证长期顺畅使用，故障率远低于多构件组合的紧绳装置，非常适合货运拖车这类高频、重载的使用场景。
