1200R20规格重载商用车轮胎带轮毂总成

　　在重卡、重载自卸车、大型客车这类商用车辆的行走系统设计中，1200R20规格的轮胎总成是承担整车载荷、传递驱动力与制动力的核心部件，这类轮胎多用于总质量18吨以上的公路货运车辆、工程作业重载车辆，适配非铺装路面、长距离干线物流、工地短途转运等多种复杂工况，轮辋与轮胎的匹配精度直接影响整车行驶的安全性与轮胎使用寿命。

　　从实际使用场景来看，该规格轮胎的断面宽度为12英寸，轮辋名义直径20英寸，采用子午线结构设计，相比同规格斜交胎拥有更好的散热性能与抗载能力，单胎额定载荷能满足重载工况下的轴荷分配要求，适配常见的8.5-20规格钢制轮辋，轮辋上的螺栓孔分布圆直径、中心定位孔尺寸完全匹配主流重卡的前轮转向节、后桥驱动轮的安装法兰，安装时只需对准定位止口，按照规定扭矩拧紧轮胎螺栓即可完成装配，不需要额外加工转接部件。

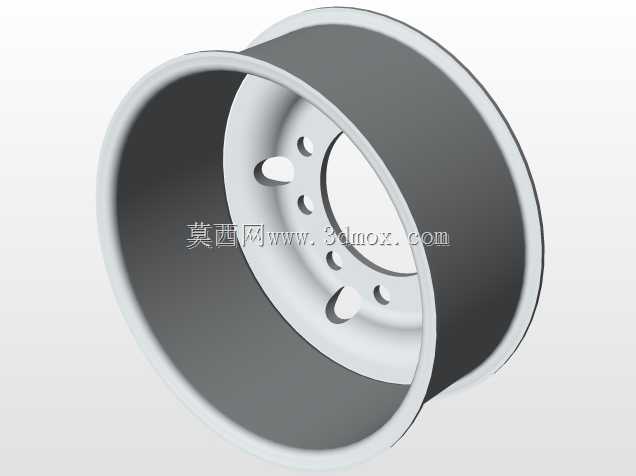

　　设计过程中首先要考虑轮胎与轮辋的配合过盈量，胎圈部位的钢丝圈结构与轮辋胎圈座的锥度需要严格匹配，避免车辆行驶过程中出现胎圈脱开、漏气的问题；胎面的花纹块布局兼顾了公路行驶的排水性能与非铺装路面的抓地力，纵向花纹沟能快速排出路面积水，横向花纹块则能在泥泞、碎石路面提供足够的驱动力，避免打滑。轮毂部分采用钢制多螺栓孔结构，螺栓孔均匀分布在轮辐平面上，轮辐的冲压成型弧度经过力学优化，既能承受重载下的径向冲击，也能传递转向、制动时的横向力矩，轮辐上的减重孔在不降低结构强度的前提下减少了总成重量，同时也能为制动鼓、制动盘提供散热通风的通道，避免长下坡制动时轮胎温度过高引发爆胎风险。

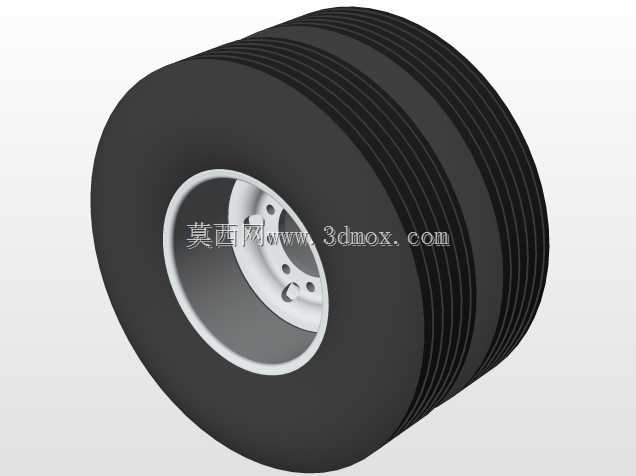

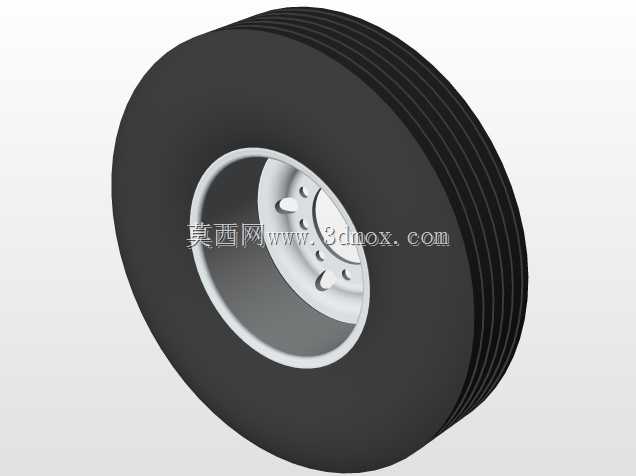

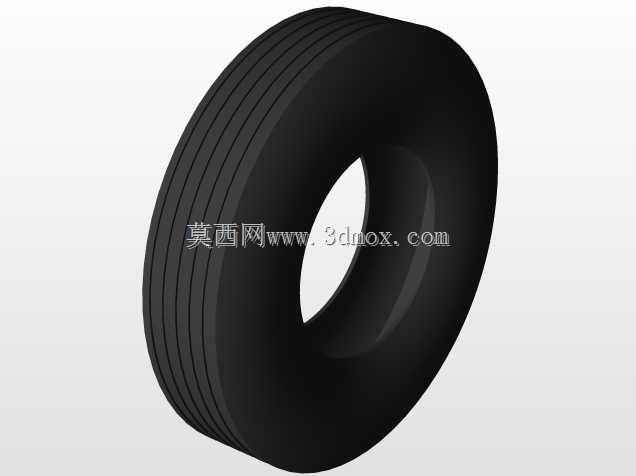

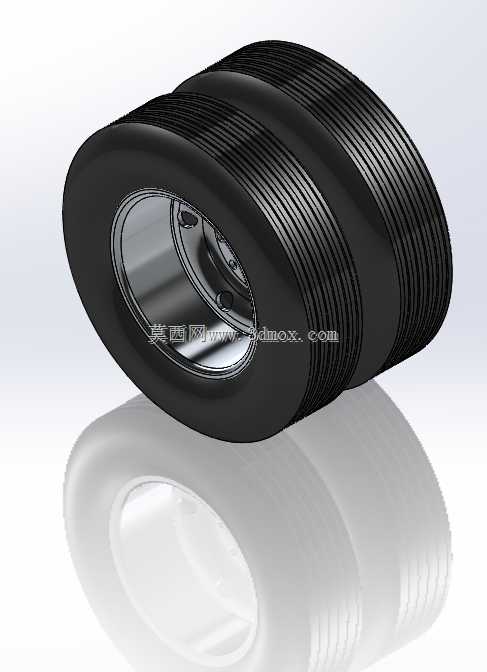

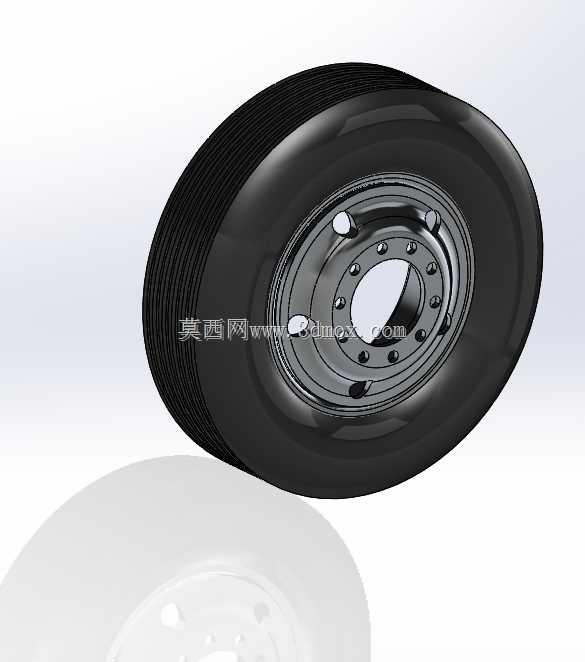

　　在三维建模过程中，需要准确还原轮胎的外轮廓曲线，包括胎面的弧度、胎侧的收缩比例、胎圈的贴合角度，同时要还原轮辋的槽型结构、气门嘴的安装位置，轮辐上的螺栓孔倒角、中心孔的定位台阶都需要按照实际加工尺寸建模，这样在做整车总布置校核时，才能准确模拟轮胎跳动时与翼子板、转向拉杆、钢板弹簧的间隙，避免车辆满载转向、悬架跳动时出现运动干涉。很多新手建模时容易忽略轮胎在额定载荷下的变形量，实际上1200R20轮胎在标准胎压、额定载荷下的径向变形量大概在20-30mm区间，做间隙校核时必须把这个变形量考虑进去，预留足够的安全间隙，否则实车装配后很容易出现轮胎摩擦车身部件的问题。

　　从功能特性上来说，这套轮胎总成除了承担整车重量之外，还能缓冲路面传递的冲击，橡胶材质的胎体可以过滤掉路面细碎的颠簸，提升行驶平顺性，同时轮胎与地面的附着系数直接决定了车辆的制动距离与加速性能，设计时胎面胶料的硬度、花纹的接地比压都经过匹配，保证在干地、湿地、碎石路面都能有稳定的附着表现。轮辋的挡圈结构采用分体式设计，方便轮胎拆装维修，在工地等维修条件有限的场景下，不需要大型专用设备就能完成轮胎更换，降低运维难度。

　　在做整车匹配选型时，除了核对安装螺栓的分布尺寸，还要确认轮胎的额定载荷与车辆轴荷的匹配系数，一般安全系数要保持在1.2倍以上，同时要确认轮胎的滚动半径与整车传动系统的速比匹配，避免车速表显示偏差、传动系统负荷异常。另外轮胎的充气嘴位置需要与轮辐上的避让孔对齐，方便日常检查胎压、充气操作，轮辋的平衡标记位置也需要在建模时体现，方便后续做轮胎动平衡时校准配重块位置，减少车辆高速行驶时的车轮抖动问题。
