重载商用车1200R24规格轮胎带轮毂总成

　　在工程运输、重载货运、特种作业车辆的行走系统设计中，车轮总成是直接决定载荷传递、路面适配性与行驶安全性的核心部件，本次呈现的1200R24规格轮胎带轮毂结构，正是面向大吨位商用车、工程自卸车、重型平板运输车等场景开发的行走部件。从实际应用场景来看，该规格轮胎常见于总质量30吨以上的公路重载货运车辆、非公路短途工程转运车辆，以及部分需要高承载能力的特种作业底盘，这类车辆的作业路况往往覆盖铺装公路的长距离行驶、施工场地的非铺装路面通行，甚至部分临时便道的颠簸工况，对车轮的承载冗余、抗冲击性能、接地稳定性都有极高要求。

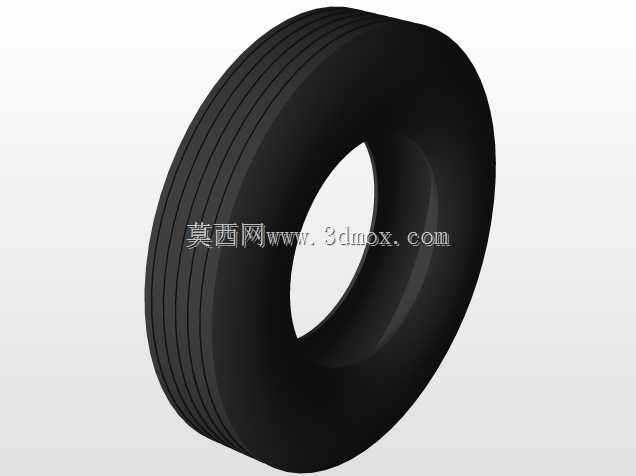

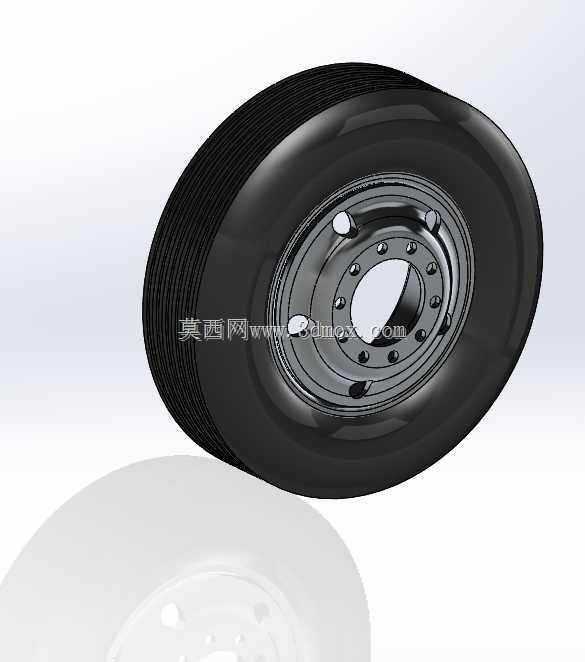

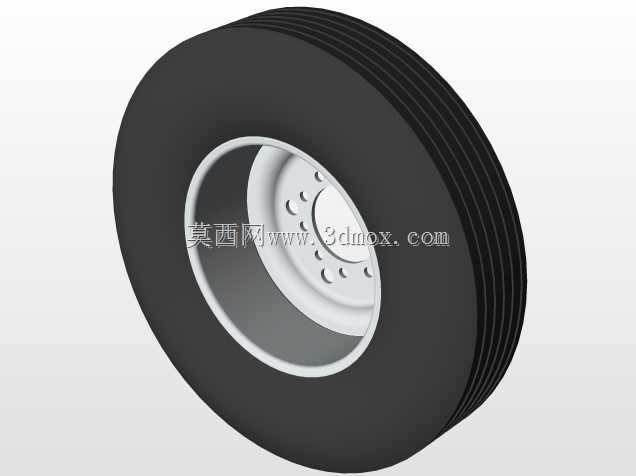

　　从产品功能特性层面拆解，该总成包含橡胶轮胎本体与钢制轮毂两部分，轮胎采用纵向加深的胎面花纹设计，花纹沟槽走向沿轮胎周向均匀排布，这种设计一方面可以在铺装路面行驶时降低滚动阻力，减少长距离运输的能耗损失，另一方面连续的花纹肋条可以保证胎面与路面的接触面积均匀，避免重载下局部应力集中导致的胎面异常磨损。轮胎的胎侧做了加厚处理，对应重载场景下频繁的侧倾受力、路肩剐蹭等工况，降低胎侧鼓包、开裂的失效概率。配套的轮毂采用钢制多辐条结构，轮辋与轮胎的配合面做了高精度的止口设计，保证充气后轮胎与轮辋的密封可靠性，避免重载下出现轮胎脱圈的风险；轮毂中心的安装孔位按照标准商用车的轮毂螺栓分布圆设计，可直接匹配对应吨位的车桥轴头，不需要额外做转接结构。

　　在设计思路的落地过程中，首先要明确的是安装边界与尺寸约束，1200R24规格的轮胎名义断面宽度为12英寸，轮辋适配直径为24英寸，设计时需要严格控制轮胎的自由直径、断面宽度在安装后的变形量，确保车轮安装到车桥后，与车架、转向拉杆、挡泥板等周边部件的安全间隙满足要求——尤其是转向工况下的最大转角位置，轮胎不能与周边结构发生运动干涉。建模过程中，胎面的花纹结构采用沿周向阵列的方式构建，既保证花纹的均匀一致性，也能在后续做有限元分析时，准确模拟胎面不同位置的接地压力分布；轮毂部分的建模重点在于配合面的尺寸精度，包括轮辋的胎圈座角度、中心定位孔的公差、螺栓孔的位置度，这些尺寸直接决定了总成安装后的动平衡性能与行驶可靠性。

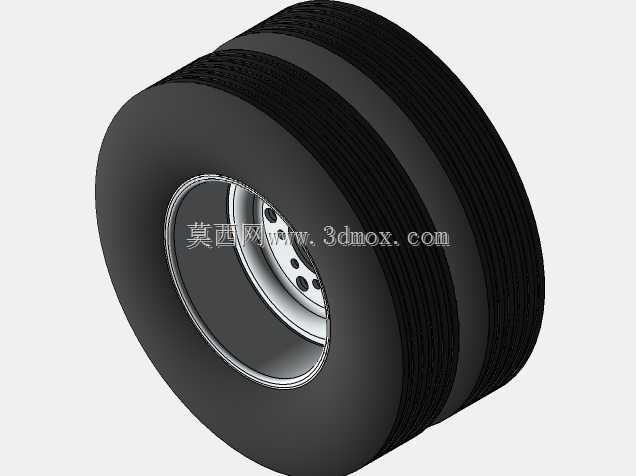

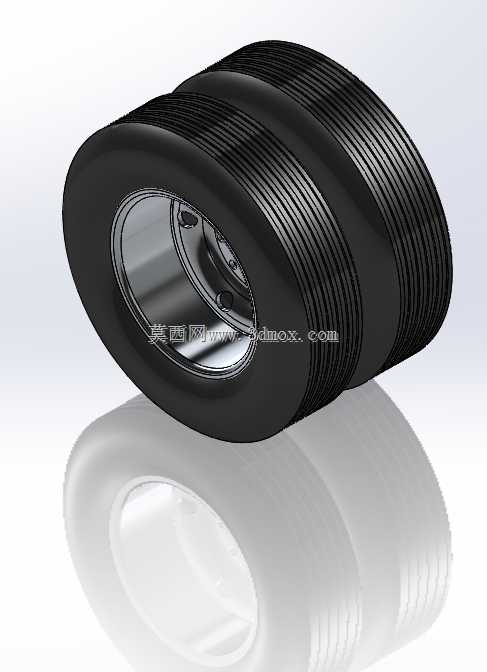

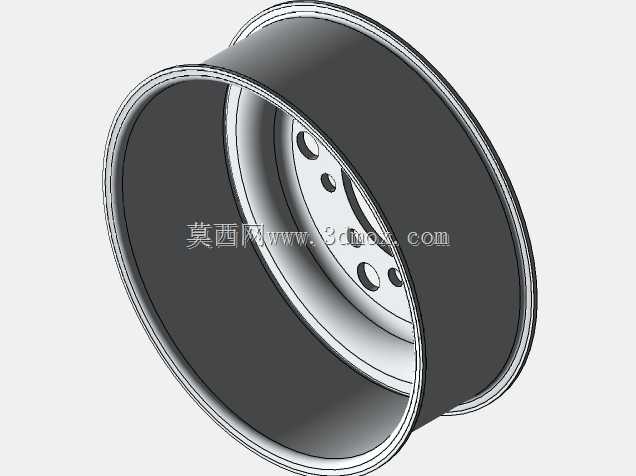

　　从结构设计的细节来看，轮胎与轮毂的配合是整个总成的设计核心，胎圈部分内置高强度钢丝圈，保证充气状态下胎圈能紧密贴合在轮辋的胎圈座上，传递驱动、制动时的扭矩；轮毂的轮辐部分采用变厚度设计，在靠近中心安装座的位置厚度更大，向轮辋边缘逐渐过渡，在保证整体结构强度的前提下尽可能降低自重，减少行走系统的非簧载质量，提升车辆行驶的平顺性。在实际选型匹配时，需要结合车辆的额定轴荷、最高行驶车速、常用路况来确认轮胎的充气压力范围，该规格轮胎在标准充气压力下的单轮承载能力可满足10吨级的轴荷分配要求，适配双后桥、三后桥的重载底盘布局。

　　另外，在三维建模的细节处理上，轮胎的橡胶部分做了材质分区，胎面、胎侧、胎圈的橡胶硬度存在差异，建模时通过不同的结构特征区分各部分的边界，方便后续做装配仿真、运动干涉检查时，准确判断不同部位的接触状态；轮毂的安装面做了凸台设计，保证与车桥轴头的贴合面紧密接触，避免螺栓紧固后出现应力集中导致的轮毂开裂。整个总成的装配关系完全按照实际生产的装配流程构建，轮胎通过胎圈卡入轮辋的对应槽位，充气后实现密封固定，没有多余的连接部件，结构可靠性高，维护时也可以单独更换轮胎或者轮毂，降低后期的使用成本。对于从事商用车底盘设计、行走系统开发的工程师来说，该模型可以直接用于整车总布置的干涉检查、车桥匹配的位置校核，也可以作为基础模型衍生开发不同花纹、不同轮毂规格的重载车轮结构，适配更多细分场景的重载车辆需求。
