卧式偏心块激振振动电机结构设计

　　做振动设备配套选型快十年，经手的激振源没有上百也有七八十，这款卧式振动电机的结构设计，是我见过在通用振动场景里适配性做得比较扎实的一类。先从实际落地的场景说，不管是矿山筛分线的给料端、建材行业的料仓破拱、粮食加工的分级筛，还是小型预制件厂的振动台，甚至是化工粉体输送的振动溜槽，这类电机都能直接作为核心激振单元用，不需要额外做复杂的传动结构，通电就能直接输出定向激振力，省掉了很多外接偏心机构的设计工作量。

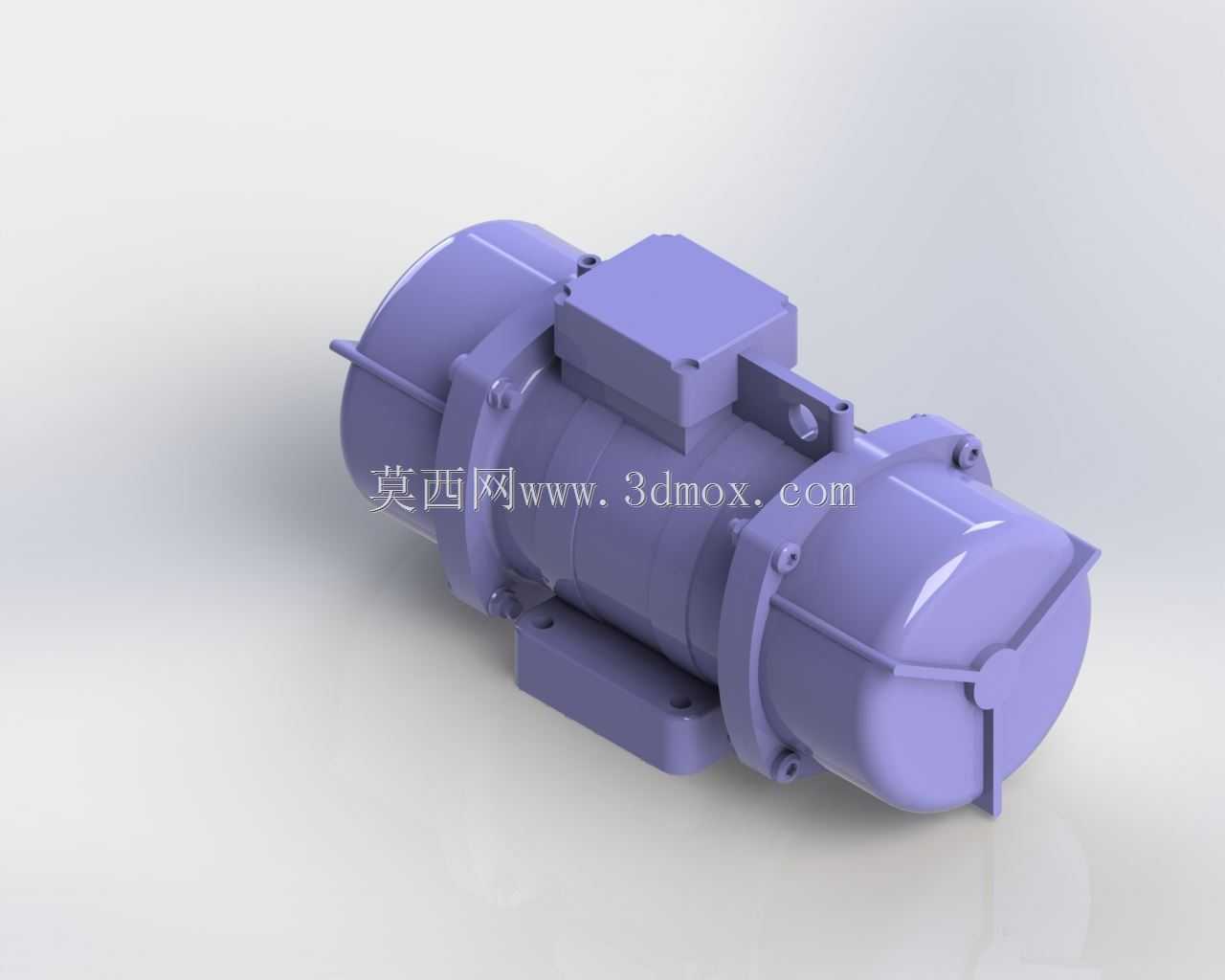

　　从功能特性上拆解，这款电机采用两端偏心块外置的结构，和内置偏心结构的电机比，后期调整激振力的时候不用拆开机身端盖，只需要松开外侧的锁紧压块，转动可调偏心块和固定偏心块的夹角，就能在额定激振力范围内无级调整输出力的大小，现场调试的时候不用把电机从安装座上拆下来，运维人员带个扳手就能完成调整，这点在高空安装的筛分设备上尤其好用，能省不少高空作业的时间。机身的接线盒做了侧置凸起的设计，和电机本体的安装面错开，不管是卧式正装还是侧装，接线口都不会被安装基座挡住，穿线的时候不用特意给线缆预留过大的弯折空间，常规的防爆挠性管或者防护波纹管都能直接接，密封垫的压紧结构是整圈螺栓压合，在多粉尘的砂石料场用的时候，能避免粉尘顺着接线盒缝隙进到绕组里，比那种卡扣式接线盒的防护可靠性高不少。

　　说回设计思路，这款电机的安装脚是和机壳一体铸造成型的，不是后期用螺栓拼接的底脚，长期承受高频交变载荷的时候，不会出现底脚连接螺栓松动断裂的问题，毕竟振动电机本身每分钟上千次的高频振动，任何拼接位置的应力集中都会快速放大成疲劳故障，一体底脚的设计刚好把安装应力直接分散到整个机壳上，避免了局部应力集中。两端的轴承位做了加宽处理，匹配的是重载深沟球轴承，能同时承受径向载荷和一定的轴向载荷，毕竟偏心块旋转的时候除了径向的激振力，还会有少量轴向分力，加宽轴承位既能提升轴承的承载能力，也能给轴承预留足够的散热空间，配合机壳表面的散热筋，长时间满负荷运行的时候，轴承温升能控制在合理范围内，不会因为过热导致润滑脂快速失效。

　　再讲安装边界的尺寸逻辑，这款电机的安装孔是长圆孔设计，不是固定的圆孔，安装的时候如果基座的预埋螺栓位置有几毫米的偏差，不用重新扩孔或者攻丝，顺着长圆孔调整位置就能对准，现场安装的容错率很高。机身的总长、总宽和总高的比例做了优化，偏心块的外圆直径比机壳的最大外径略小，安装的时候不用给偏心块额外预留避让空间，只要底脚的安装面平整度够，把电机放上去拧紧螺栓就行，偏心块旋转的时候不会蹭到安装基座或者周边的结构件。两端的偏心块外侧加了可拆卸的防护罩，防护罩是冲压成型的钢板结构，用螺栓固定在端盖上，日常巡检的时候能直接看到偏心块的刻度标记，调整激振力的时候拆两个螺栓就能把防护罩拿下来，不用拆整个端盖结构，既避免了运行过程中异物卡到偏心块，也不会给运维调整增加太多工作量。

　　从实际使用的细节看，这款电机的绕组采用的是耐振绝缘处理，和普通电机的绕组固定方式不一样，除了常规的绝缘浸漆，还加了绝缘绑扎带做整体固定，高频振动的时候不会出现绕组松动、绝缘层磨损的问题，毕竟普通电机是做旋转动力输出，本身振动很小，而振动电机是自身产生振动，绕组如果固定不牢，用不了几个月就会出现磨破短路的故障。出线口的位置做了电缆锁紧结构，能把接入的电缆牢牢压紧，避免设备运行的时候电缆跟着振动反复弯折，导致线芯断裂或者密封失效，这点在户外使用的设备上很关键，很多现场故障都是因为电缆没有固定好，反复弯折后进水进灰导致的。

　　另外这款电机的偏心块做了分块设计，固定偏心块和可调偏心块的重量匹配经过校准，调整夹角的时候激振力的变化是线性的，不会出现调整一格激振力跳变过大的问题，调试的时候能很精准地把设备的振幅调到需要的数值，比如振动给料机需要小振幅高频振动，振动落砂机需要大振幅低频振动，都能通过调整偏心块夹角和接线方式来匹配，不用更换不同型号的电机，能减少备件的库存种类。机壳的散热筋是轴向布置的，不管电机是水平安装还是垂直安装，散热筋的风道都能顺着旋转方向带动空气流动，不会因为安装方向不对导致散热变差，这点比径向散热筋的电机适配性更强，不管是用在直线振动筛还是圆振动筛上，都能保证散热效果。
