铝金属外壳无刷电机结构设计方案

　　在小型自动化装备、桌面级数控设备、轻型输送模组这类对动力部件重量、散热效率有明确要求的应用场景里，铝金属壳体的无刷电机一直是结构选型阶段的高频选项。这款无刷电机的结构设计，从一开始就瞄准了轻载高速的动力输出需求，没有沿用传统铁壳电机的厚重冲压结构，而是把端盖、支撑拉杆、壳体基座的受力路径做了重新梳理，在保证装配同轴度的前提下尽可能压缩了非必要的结构重量。

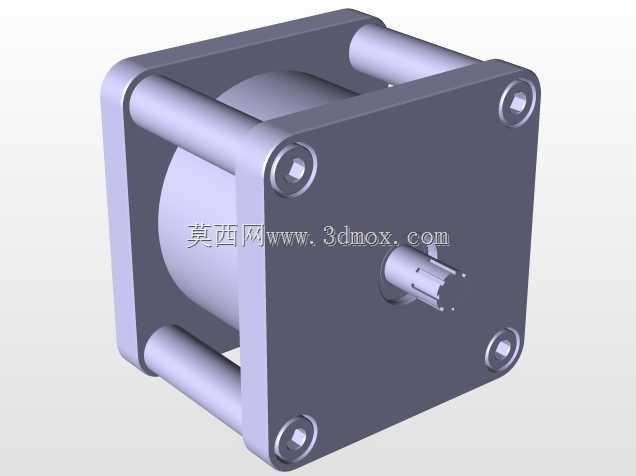

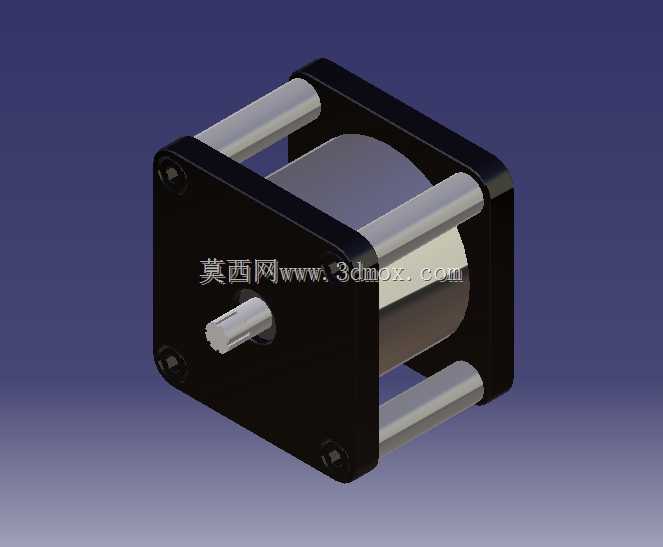

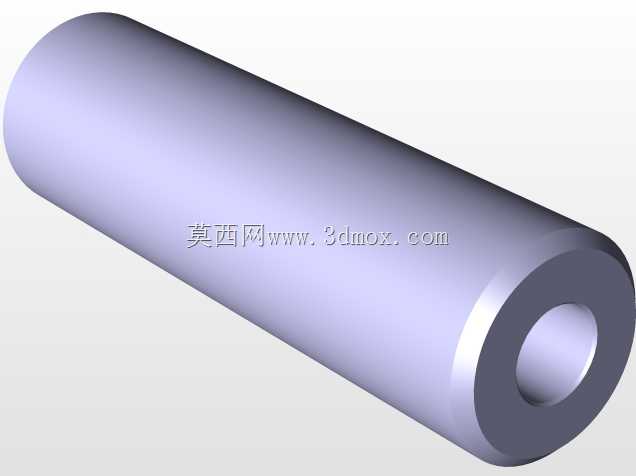

　　从实际装配的边界尺寸来看，这款电机采用方形端盖的安装布局，四个角预留的安装孔位完全匹配市面上常规42系列法兰的安装间距，不需要额外做转接板就能直接固定在常规的设备安装立板上，输出轴的轴径、伸出长度也和同规格有刷电机保持了尺寸兼容，老设备做动力升级的时候可以直接替换，不用重新调整传动轮的安装位置或者联轴器的规格。端盖之间采用四根平行的金属拉杆做轴向拉紧，这种结构相比整体拉伸的壳体，加工难度更低，装配的时候可以通过调整四个拉杆的锁紧力来微调两端轴承的同轴度，能有效降低转子高速转动时的径向跳动，减少运转过程中的异响和轴承磨损。

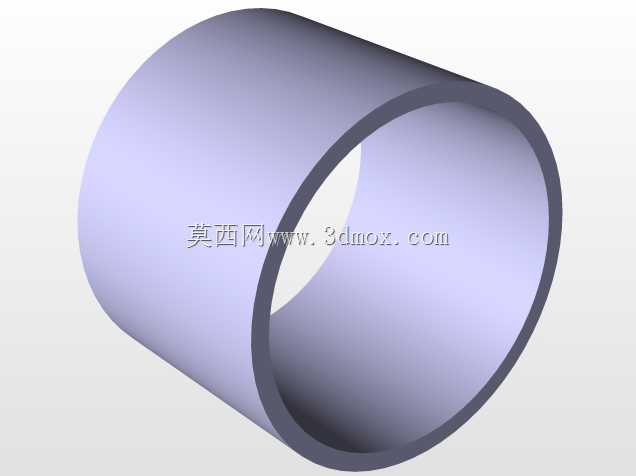

　　壳体部分采用铝金属材质，一方面是利用铝合金密度低的特性，把电机整体重量控制在同功率铁壳电机的60%左右，对于那些需要安装在移动滑台、机械臂末端这类对负载自重比较敏感的场景，能有效降低运动部件的惯量，提升设备的动态响应速度；另一方面铝合金的导热系数远高于普通铁质壳体，电机绕组工作时产生的热量可以更快通过壳体散发到外界环境里，不需要额外加装散热风扇就能满足持续运转的散热需求，能进一步压缩电机的轴向安装尺寸，适配安装空间局促的紧凑设备布局。

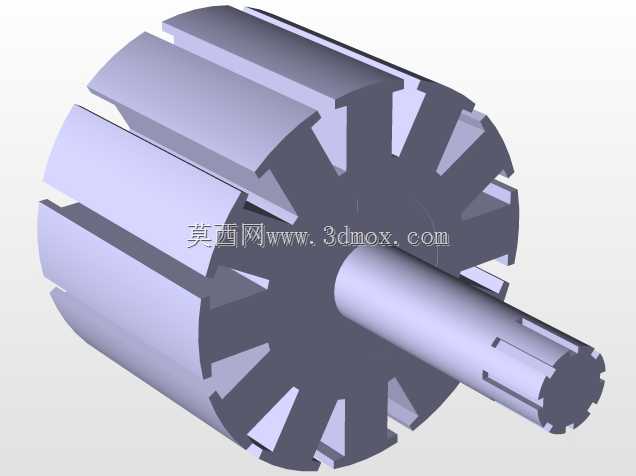

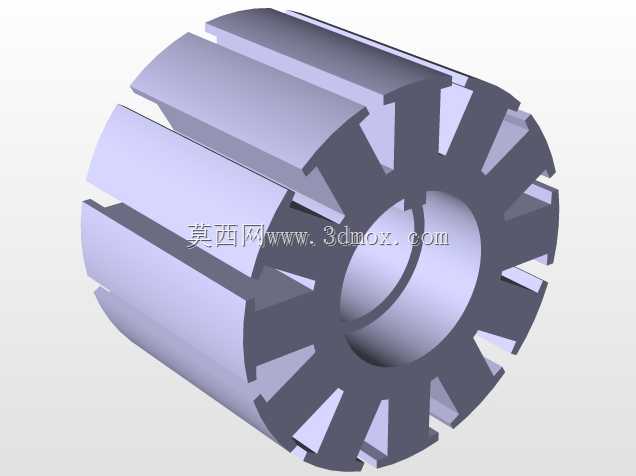

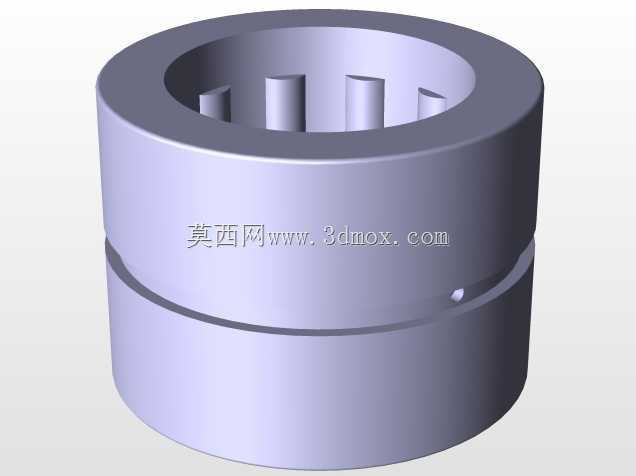

　　从功能特性上看，这款无刷电机去掉了传统有刷电机的碳刷和换向器结构，运转时不会产生碳粉磨损，日常维护的工作量几乎为零，适合在无尘车间、洁净装配工位这类对粉尘残留有严格要求的场景使用。转子部分采用多极磁钢结构，配合定子的集中绕组设计，低速运转时的扭矩输出更平稳，不会出现有刷电机低速段的扭矩波动问题，搭配常规的无刷电机驱动器就能实现宽范围的转速调节，不管是需要恒定转速的输送带驱动，还是需要频繁变速的进给机构动力输出，都能匹配对应的控制参数。

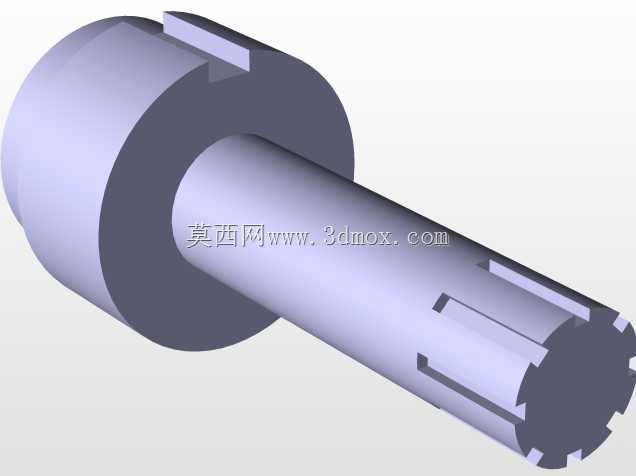

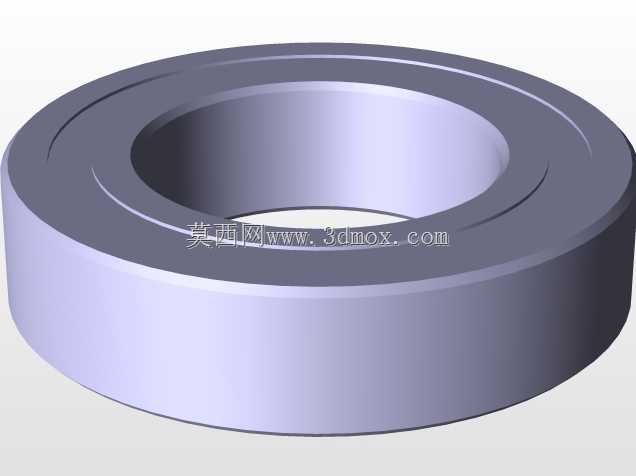

　　设计过程中重点考虑了装配的工艺性，两端的轴承室直接在铝端盖上加工成型，不需要额外镶嵌轴承套，减少了装配环节的零件数量，也避免了镶嵌件松动带来的同轴度误差。输出轴端预留了标准的键槽和卡簧槽，既可以通过键连接传递更大的扭矩，也可以用卡簧固定传动轮或者联轴器，防止运转过程中传动件轴向窜动。端盖和定子铁芯的配合面采用小间隙过渡配合，装配时靠定位台阶保证同轴度，普通装配工人不需要专用工装就能完成整机组装，能有效降低批量生产时的装配工时成本。

　　在实际选型适配的时候，需要注意这款电机的径向负载承受能力，因为拉杆结构的径向刚度相比整体壳体略低，不适合直接挂载径向受力较大的链轮、砂轮这类负载，如果要用在这类径向负载较大的场景，需要在输出端额外加装支撑轴承座来分担径向力，避免拉杆长期受力变形影响转子的运转精度。另外铝壳体的表面没有做额外的绝缘处理，安装的时候要注意和设备安装板之间的绝缘隔离，避免出现绕组漏电传导到设备机身的问题，在高湿度的使用场景下可以在端盖接缝处涂覆密封胶，提升整机的防护等级，满足潮湿工况的使用要求。

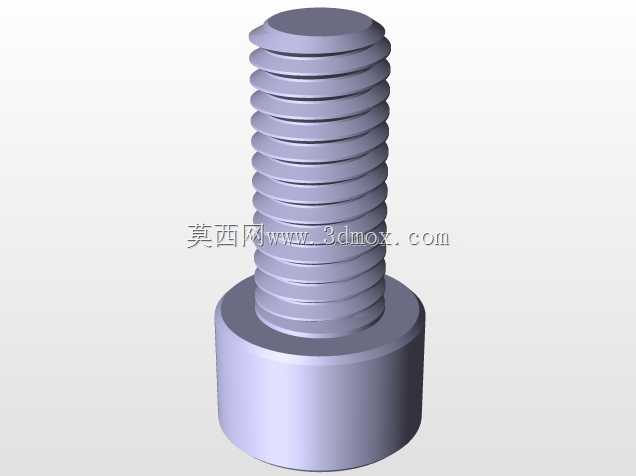

　　从结构细节上看，电机的引线从后端盖的中心位置引出，引线出口处做了橡胶护套防护，避免引线弯折时出现线芯断裂的问题，后端盖预留了霍尔元件的安装位置，可以根据使用需求选择是否加装位置传感器，搭配有感驱动器实现更低的低速转速和更精准的位置控制，适配不同定位精度要求的使用场景。整体结构没有采用特殊的非标零件，所有的紧固件、轴承都是市面上的标准件，后期维护更换零件的时候不需要专门定制非标配件，能有效降低设备全生命周期的维护成本。
