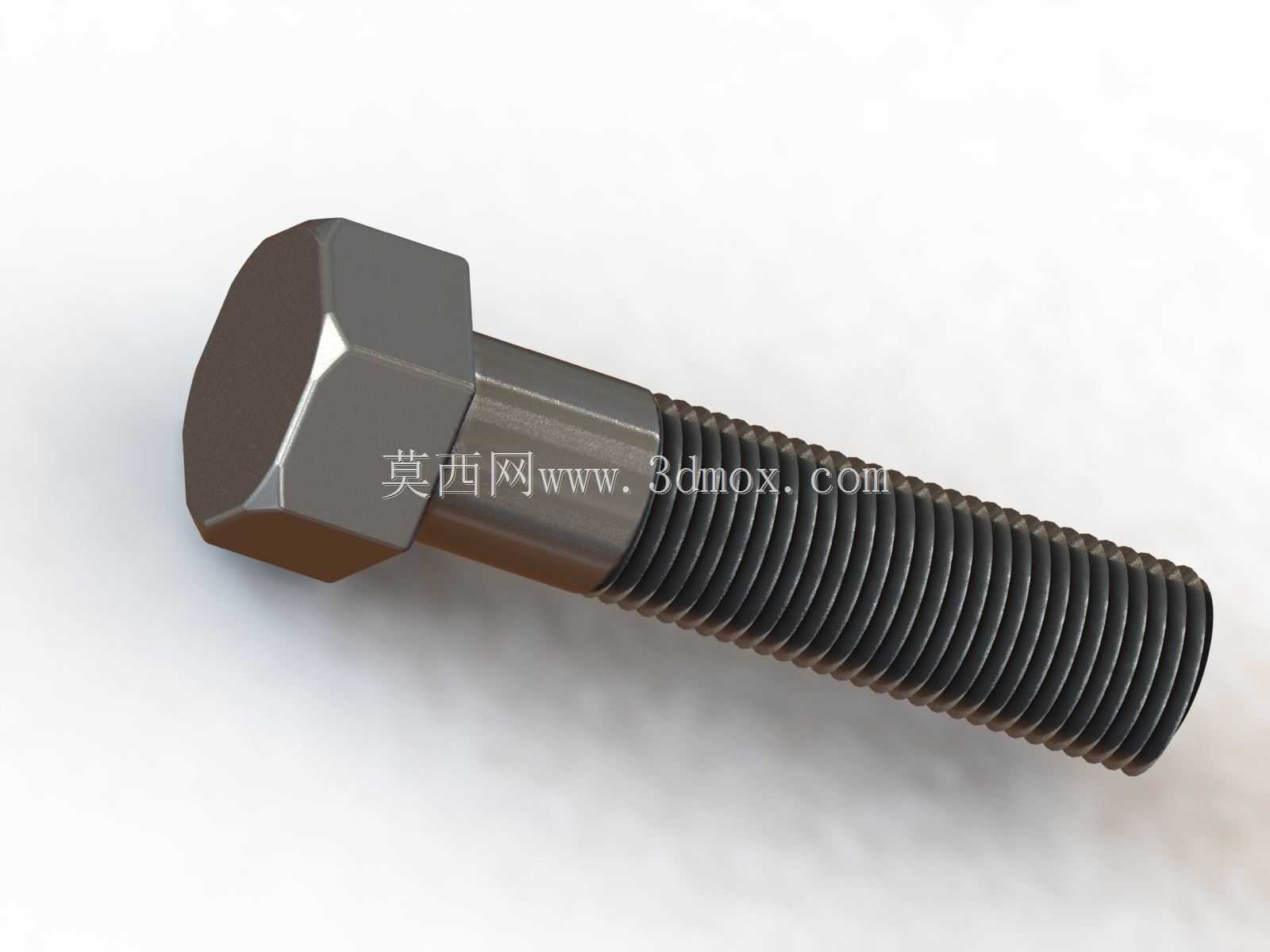

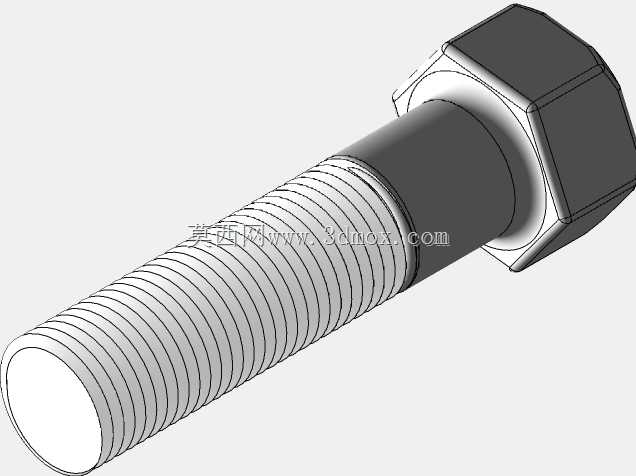

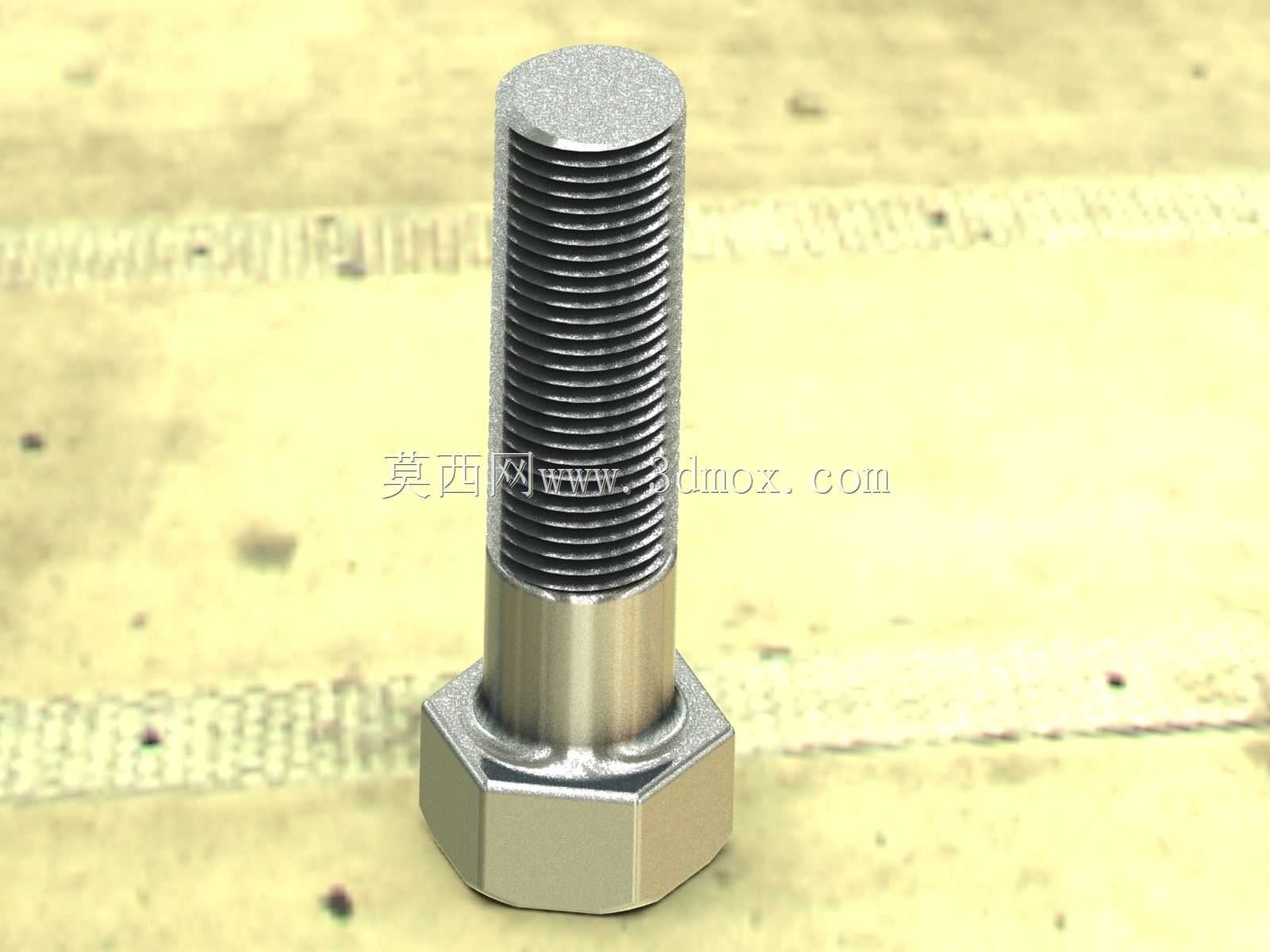

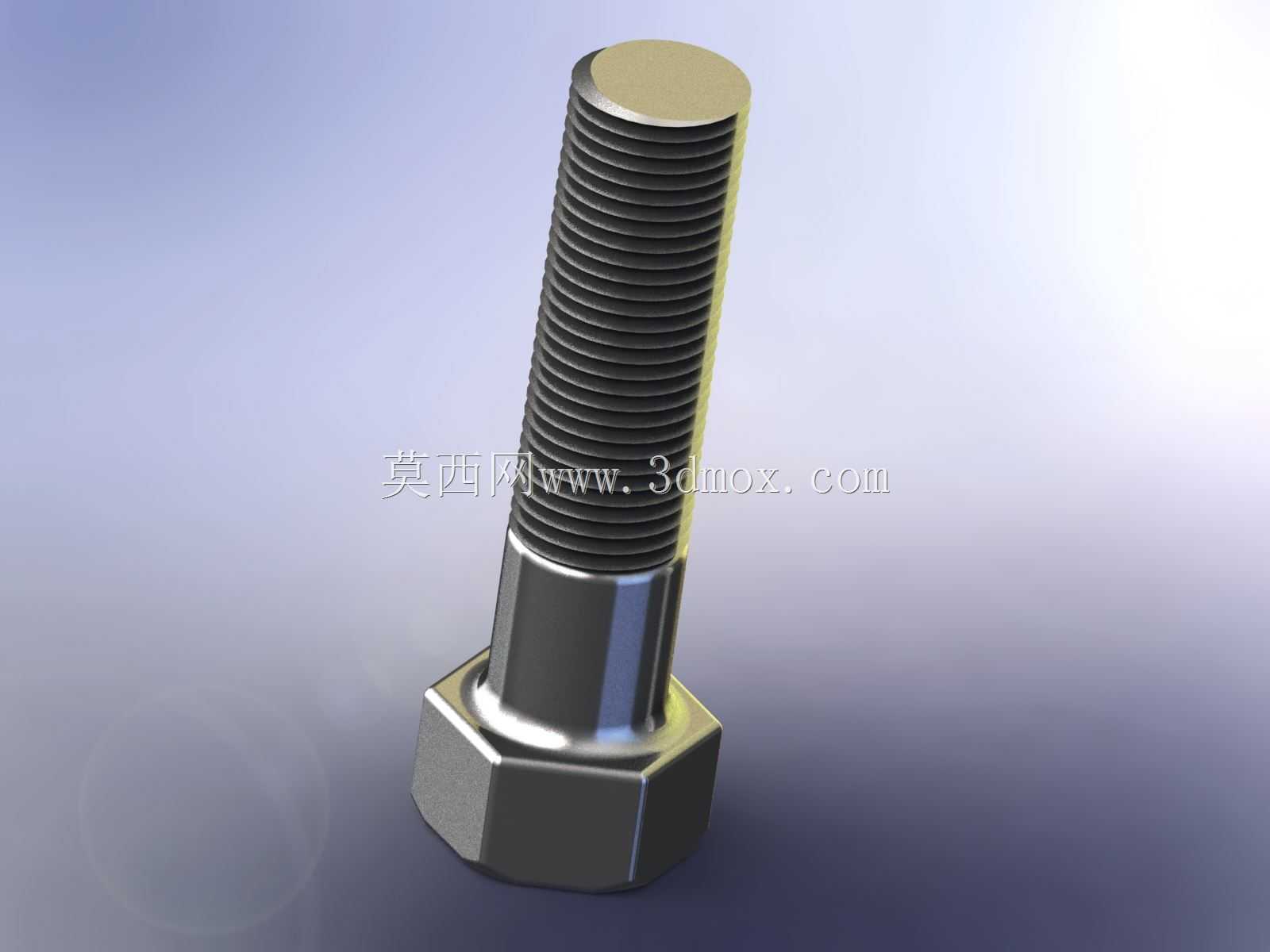

外六角半螺纹螺栓紧固件三维结构

　　在各类机械装配场景中，螺栓是应用覆盖范围最广的可拆卸紧固连接件，从重型工程机械的机架拼接，到小型精密设备的组件固定，都离不开这类标准紧固件的支撑。本次呈现的外六角半螺纹螺栓，在结构设计上充分兼顾了不同装配工况的受力需求，光杆段与螺纹段的长度配比经过工程化校核，光杆部分可承担定位与径向剪切载荷，螺纹段则通过旋合螺母实现轴向预紧力的施加，避免全螺纹螺栓在受剪工况下螺纹牙受力不均导致的滑牙、断裂问题。

　　从实际应用场景来看，这类半螺纹外六角螺栓常被用于两个带通孔构件的连接，光杆段穿过被连接件的通孔后，螺纹段伸出配合面安装平垫、弹垫与六角螺母，光杆与通孔的小间隙配合可实现装配时的快速对位，同时在设备运行过程中，光杆部分可承受横向剪切力，降低螺纹副的横向载荷占比，大幅提升连接结构的抗疲劳寿命。在重型设备的机架装配、输送线的型材连接、工装夹具的组件固定场景中，这类结构的螺栓相比全螺纹螺栓拥有更高的抗剪承载力，相比铰制孔螺栓又具备更低的加工精度要求与装配成本，是中等载荷可拆卸连接结构的首选连接件。

　　设计层面上，该螺栓的六角头尺寸遵循通用紧固件的受力规范，头部对边尺寸匹配标准开口扳手、套筒的作业空间，头部厚度满足拧紧时的扭矩承载需求，避免拧紧过程中出现头部崩裂、棱角磨损打滑的问题。螺栓头部与光杆段的过渡位置设计有圆角卸荷结构，可降低应力集中系数，避免在交变载荷作用下从头部与杆部的交接位置发生断裂失效。螺纹段采用标准公制三角螺纹，牙型角60度，牙底设置有圆弧过渡，螺纹收尾处的退刀结构符合通用加工工艺要求，既方便车削、滚丝加工的工艺实现，也能避免螺母旋合到螺纹末端时出现卡滞、螺纹牙损伤的问题。

　　从安装边界来看，这类螺栓的光杆直径与对应公称直径保持一致，被连接件的通孔直径通常比杆部大0.5到1毫米，预留足够的装配调整余量，同时不会因为间隙过大导致连接定位精度不足。六角头的外接圆直径决定了装配时扳手的操作空间，设计选型时需要预留至少1.5倍对边尺寸的扳手回转空间，避免在狭小装配空间内无法完成拧紧作业。螺栓的总长度选型需要匹配被连接件的总厚度，加上平垫、弹垫、螺母的厚度后，螺纹段需要露出螺母2到3个螺距，既保证螺纹旋合长度足够满足预紧力要求，也不会因为螺栓伸出过长干涉其他周边组件。

　　在不同的工况适配中，这类螺栓可根据使用环境搭配不同的表面处理方式，在普通室内设备中可采用发黑处理提升防锈能力，在户外或腐蚀环境中可采用镀锌、达克罗表面处理提升耐蚀性能，不同强度等级的螺栓可匹配8.8级、10.9级、12.9级等不同的力学性能要求，满足从普通轻工设备到重型工程机械的不同载荷需求。建模过程中，螺纹部分采用精准的螺旋扫描特征构建，还原真实螺纹的牙型轮廓与螺距参数，六角头的倒角、杆部过渡圆角、螺纹收尾等细节都按照实际加工工艺进行还原，可直接用于装配模拟、干涉检查、工程图导出等设计环节，也可作为标准件库的组件调用，在整机设计时直接装配到对应连接位置，减少重复建模的工作量。
