欧标两孔接地墙面插座面板结构设计

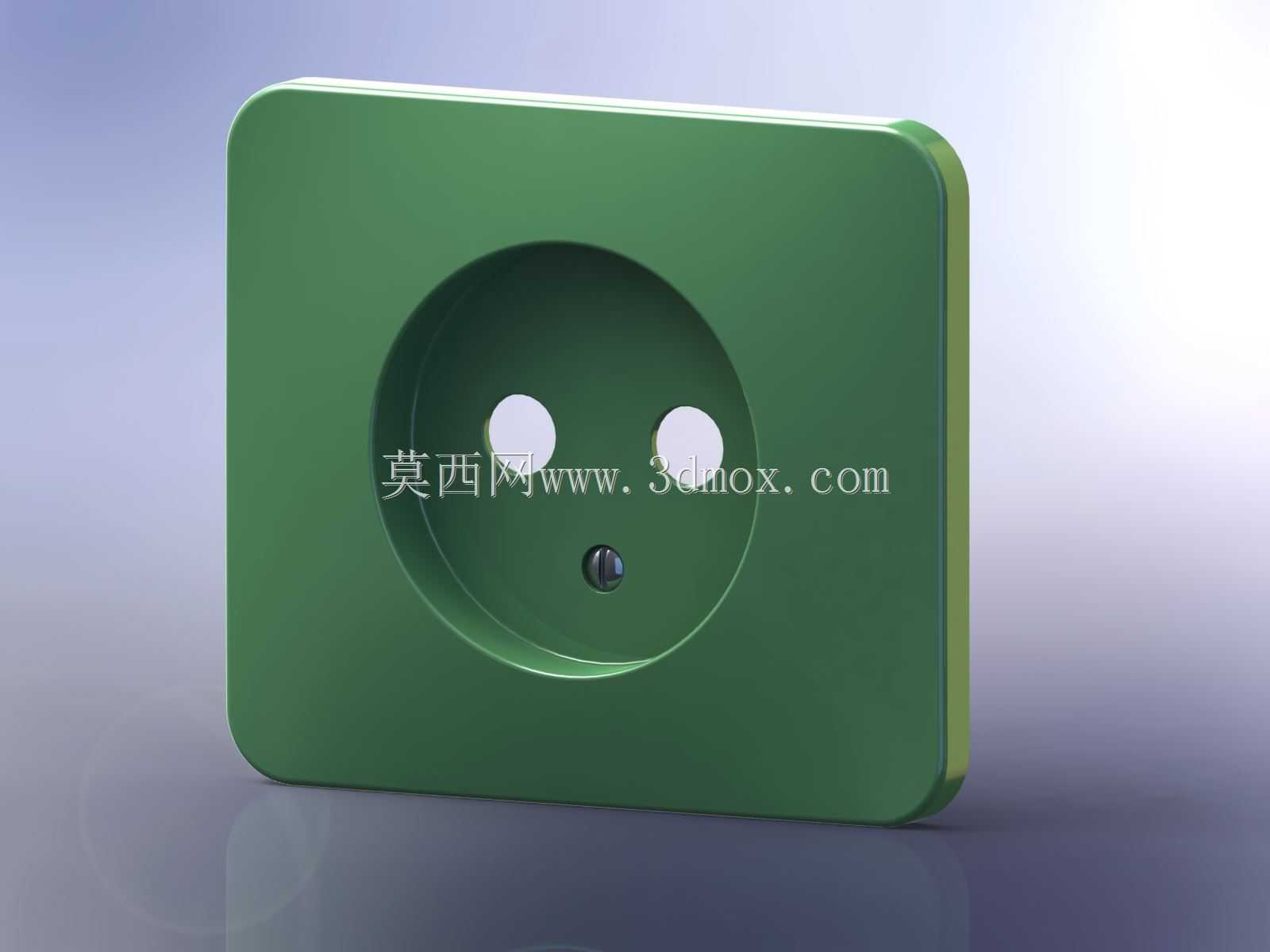

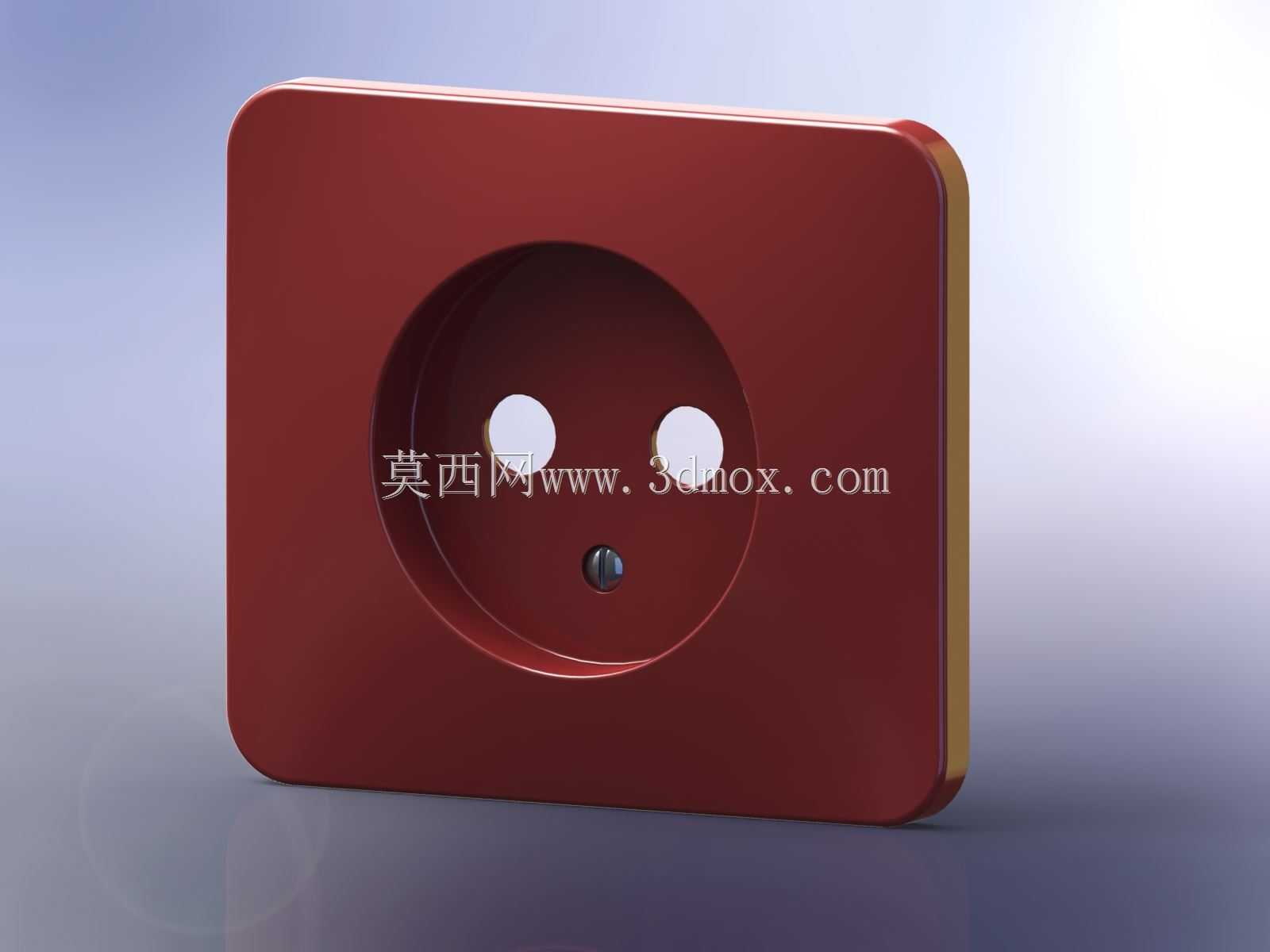

　　这款墙面插座的结构设计，核心围绕民用及商用低压配电末端的取电需求展开，适配欧标两圆插带接地的插头规格，日常可覆盖住宅室内、办公场所、商业门店等常规墙面取电场景，为小功率家用电器、办公电子设备、便携数码产品提供稳定的市电接入口。从实际使用场景出发，设计时首先考虑了墙面安装的适配性，面板整体采用圆角方形的外轮廓，边缘做了小弧度倒角处理，既可以避免安装后边缘锐边划伤使用者，也能在墙面抹灰、贴砖完成后，更好地覆盖底盒与墙面之间的施工缝隙，降低安装时的墙面找平精度要求，适配常规86型暗装底盒的安装孔位，安装时直接通过面板中部的固定螺丝与底盒内的支架锁紧，无需额外的装饰扣盖遮挡螺丝，简化安装工序的同时，也减少了后期使用中扣盖脱落的隐患。

　　功能结构上，面板中部下沉式的插孔区域做了环形凹陷设计，插头插入时可以起到导向定位作用，避免插头插脚歪斜导致的接触片变形，两个圆形插孔的中心距严格匹配欧标插头的插脚间距，下方的接地触点采用弹性铜片结构，插头插入时可以自动贴合插头上的接地端，保证接地可靠性，同时插孔内部设置了防触电保护门，单孔插入时保护门不会开启，只有两个插脚同时施力才能推开保护门接触内部铜件，能有效避免儿童误触导致的触电风险。材质选择上，外层面板采用阻燃PC材质，表面做哑光磨砂处理，日常使用中不易残留指纹和污渍，擦拭清洁方便，同时材质具备良好的抗冲击性能，安装和使用过程中不易开裂，耐候性可以满足室内-10℃到60℃的使用环境，不会因为长期光照或者温度变化出现发黄、

　　脆化的问题。内部的铜件采用锡磷青铜材质，具备良好的弹性和导电性能，多次插拔后仍能保持足够的夹持力，避免插头松动导致的接触不良、打火等问题，铜件的载流量按照16A的常规民用插座标准设计，可以满足3500W以内的用电设备使用需求。设计过程中，首先确定了面板的整体尺寸边界，外轮廓边长控制在85mm左右，厚度控制在8mm，安装后突出墙面的距离较小，不会因为磕碰导致面板损坏，也不会影响周边家具的摆放。插孔区域的下沉深度控制在5mm，插头插入后，插头底座可以完全陷入凹陷区域，保证插头与面板贴合紧密，避免灰尘、水渍从插头与面板的缝隙进入插座内部。面板背部的结构做了加强筋设计，既可以减少塑料原料的用量，也能提升面板的整体结构强度，

　　锁紧安装螺丝时不会出现面板变形的问题。从安装维护的角度考虑，这款插座的面板与内部功能件采用模块化设计，后期如果面板出现损坏，可以直接拆卸面板进行更换，无需重新接线，降低维护成本。实际使用中，这款插座的插拔力控制在合适的范围，成年人可以轻松插拔插头，同时又能保证插头插入后不会因为轻微拉扯脱落，插孔的位置布局合理，插头插入后不会遮挡相邻的插座点位（多联安装场景下），可以充分利用墙面的安装空间。另外，面板表面的绿色涂装采用环保粉末喷涂工艺，颜色均匀，附着力强，长期使用不会出现掉漆、褪色的问题，可以适配不同的墙面装修风格，尤其是工业风、复古风的室内装修场景，绿色面板可以和墙面色彩形成良好的搭配，兼顾实用性与装饰性。结构设计时还考虑了防水溅的需求，面板与墙面贴合的边缘设置了一圈微小的凸边，安装时配合密封胶条，可以用于卫生间、阳台等轻微溅水的场景，避免水渍顺着面板与墙面的缝隙流入底盒内部，提升使用安全性。内部的接线端子采用螺丝锁紧结构，可以适配1.5平方到2.5平方的铜芯导线，接线时导线插入端子后直接拧紧螺丝即可，无需做烫锡处理，接线牢固可靠，不会出现导线松脱的问题。
