角式冷热水控制截止式水龙头结构设计

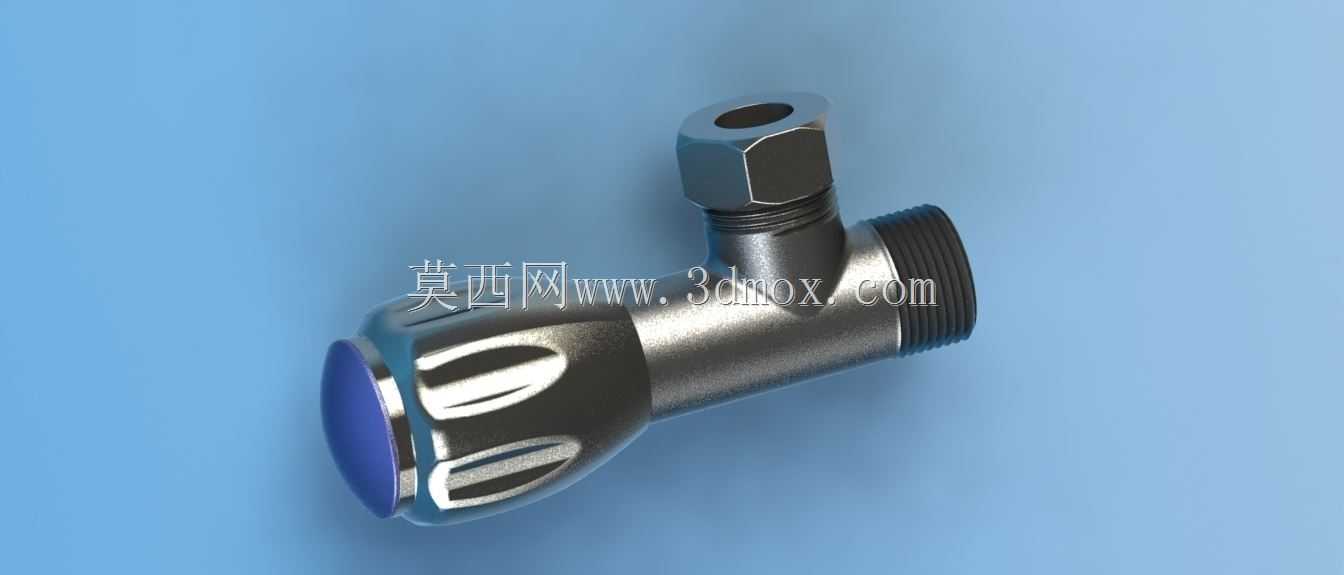

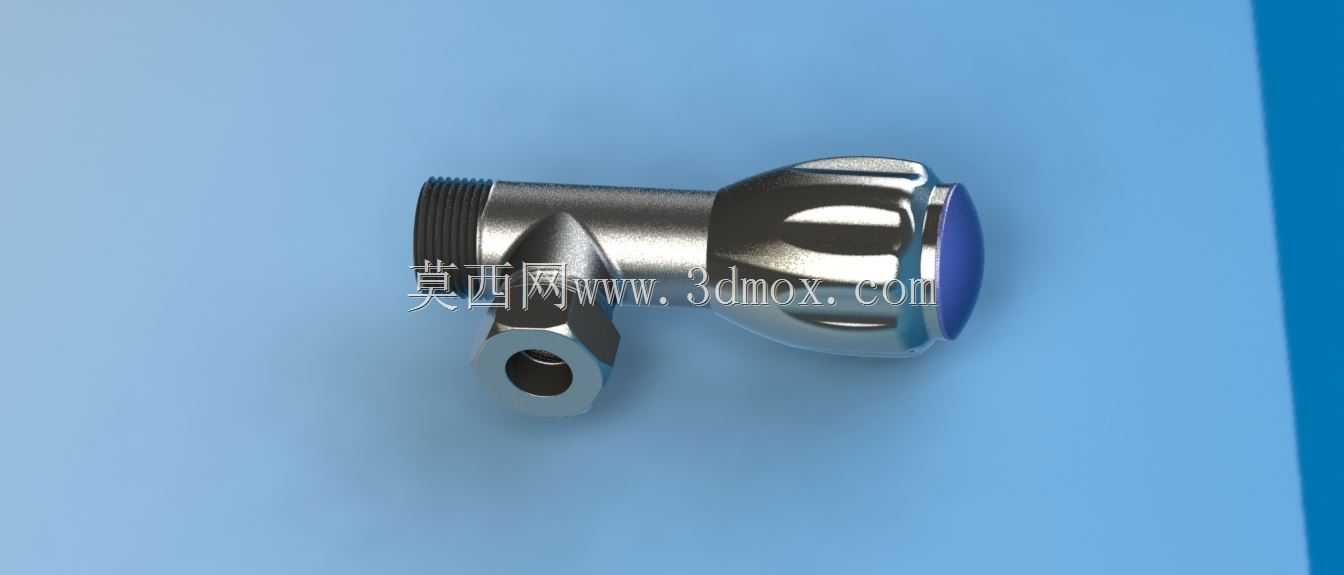

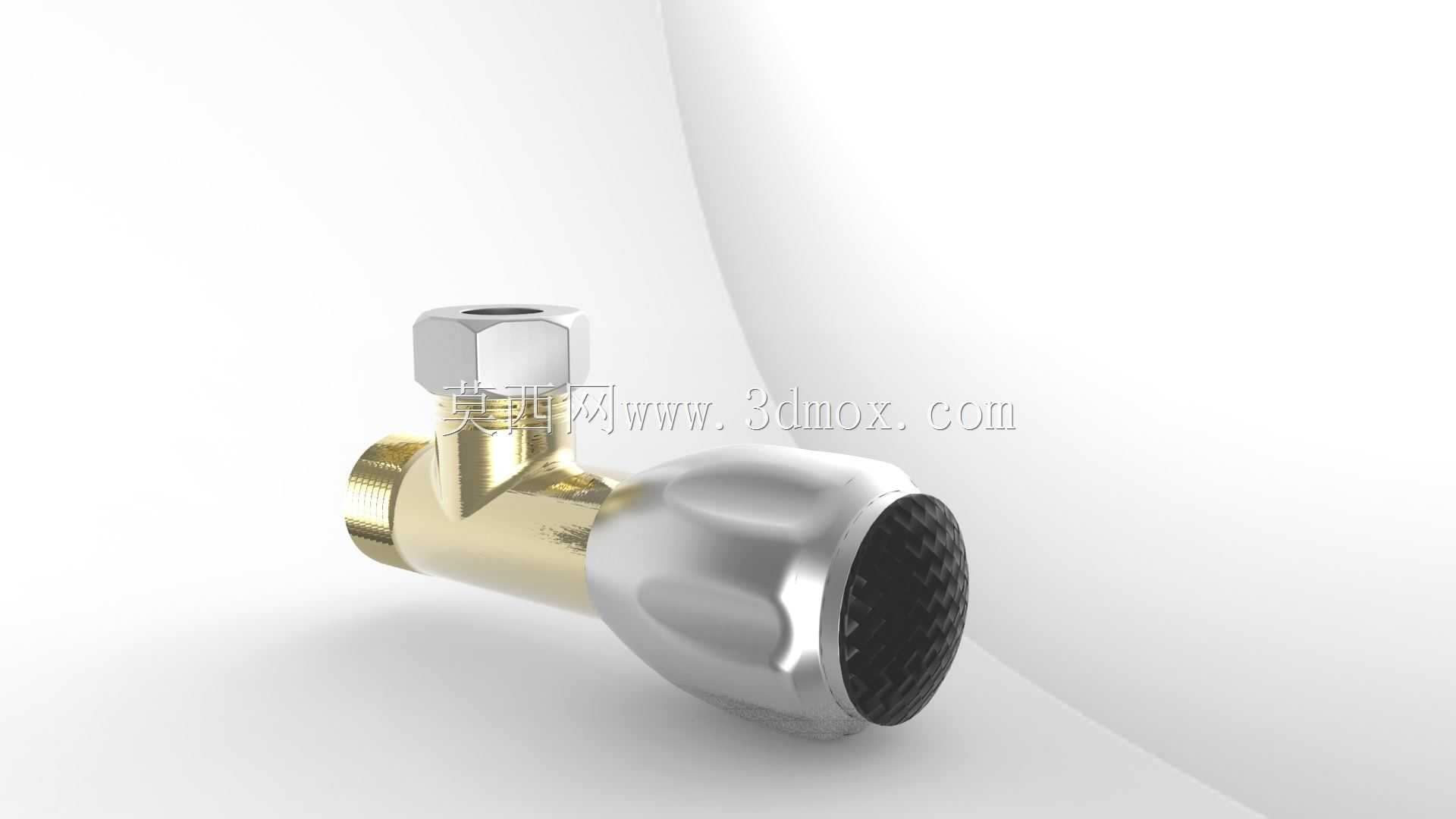

　　日常民用给排水管路系统中，这类角式结构的水龙头常作为终端控水部件，安装在台盆、洗菜池、热水器进出水端等位置，承担管路通断、流量调节的核心功能，区别于直通式水阀，角式结构的进出水口呈90度垂直布局，能很好适配墙面暗埋管路与终端用水器具的连接走向，减少管路弯折带来的水阻提升与安装空间浪费。从结构设计逻辑来看，这款水龙头采用金属阀体搭配旋钮式操作端的组合，阀体部分采用黄铜基材加工成型，一方面利用黄铜材质的耐锈蚀特性适配长期通水的使用环境，避免长期使用后出现阀体锈蚀漏水的问题，另一方面黄铜的切削加工性能较好，能保证内部流道、连接螺纹的加工精度，降低装配后的渗漏风险。阀体的进水端加工有标准外管螺纹，可直接对接墙面预留的内丝管路接口，

　　安装时仅需在螺纹处缠绕适量生料带即可实现密封，无需额外定制转接配件，适配国内绝大多数民用建筑的给排水管路接口标准。出水端同样设置标准连接螺纹，可对接软管、出水嘴等不同终端配件，满足不同场景的出水需求。操作端采用金属包覆的旋钮结构，旋钮表面设置防滑纹理，即便手部沾水或沾有清洁剂时也能顺畅施力，转动旋钮时可带动内部的阀芯升降，通过改变阀芯与阀座的配合间隙实现流量从全闭到全开的无级调节，相比拨杆式结构，旋钮式的调节精度更高，可精准控制小流量出水，满足日常接水、洗漱时的流量调节需求，同时旋钮的转动阻尼经过匹配设计，不会出现转动过松导致的误碰关闭、或是转动过紧导致操作费力的问题。内部流道采用顺滑过渡设计，没有直角弯折的突兀结构，

　　水流经过阀体时的紊流现象被大幅降低，既能减少通水时的水流噪音，也能避免长期使用后杂质在流道拐角处沉积造成的堵塞问题。安装边界方面，这款角式水龙头的整体轴向尺寸控制在常规暗装管路的适配范围内，阀体突出墙面的长度不会占用过多台盆下方的操作空间，即便台盆下方空间狭窄、布置有下水管与其他管路，也能顺利完成安装与后期的操作维护，旋钮的操作半径经过优化，转动时不会与周边的墙面、管路发生干涉，日常开关操作无需刻意调整手部角度。从实际使用场景出发，这类水龙头的密封结构采用多重密封设计，阀芯处的密封件采用耐水耐磨的橡胶材质，长期频繁开关操作后也能保持密封性能，不会出现阀杆处渗水的问题，阀体与旋钮的连接位置设置防尘密封圈，可避免卫生间、

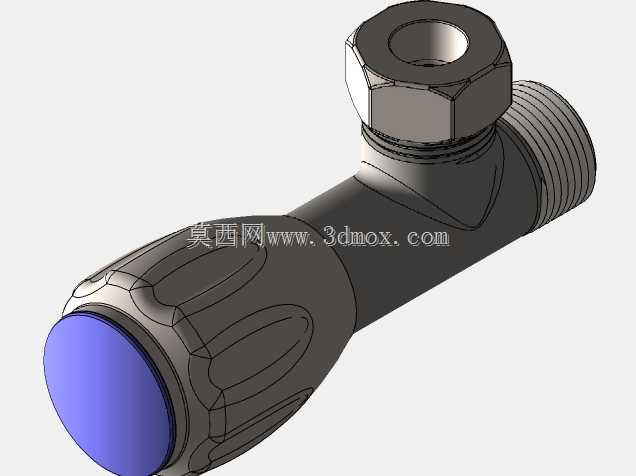

　　厨房环境中的水汽、灰尘进入阀体内部磨损阀芯，延长产品的实际使用寿命。在建模过程中，需要重点关注螺纹参数的标准性，进出水端的管螺纹要符合国标管螺纹的尺寸公差要求，否则安装时会出现螺纹配合过松漏水、或是过紧无法拧入的问题；其次要关注内部流道的壁厚均匀性，黄铜阀体的壁厚如果出现局部过薄的问题，长期承受管路水压时容易出现开裂漏水的情况，建模时要保证整个阀体的壁厚偏差控制在合理范围内，同时在进出水口与阀体的连接位置做圆角过渡，降低应力集中带来的结构失效风险。另外旋钮部分的防滑纹理深度要控制在合理范围，纹理过浅起不到防滑效果，纹理过深则容易积存污垢，日常清洁难度提升，建模时纹理的凸起高度通常控制在0.3-0.5mm之间，既保证防滑效果，也便于日常擦拭清洁。这类角式水龙头除了民用厨卫场景外，也可用于小型设备的冷却水管路通断控制，比如小型焊机、实验设备的冷却水进水端，利用其可靠的通断性能与紧凑的结构尺寸，在狭小的设备安装空间内完成管路控制功能，此时对阀体的耐压性能要求更高，建模时可根据使用场景的水压要求调整阀体壁厚与阀芯密封结构的参数，满足不同工况的使用需求。
