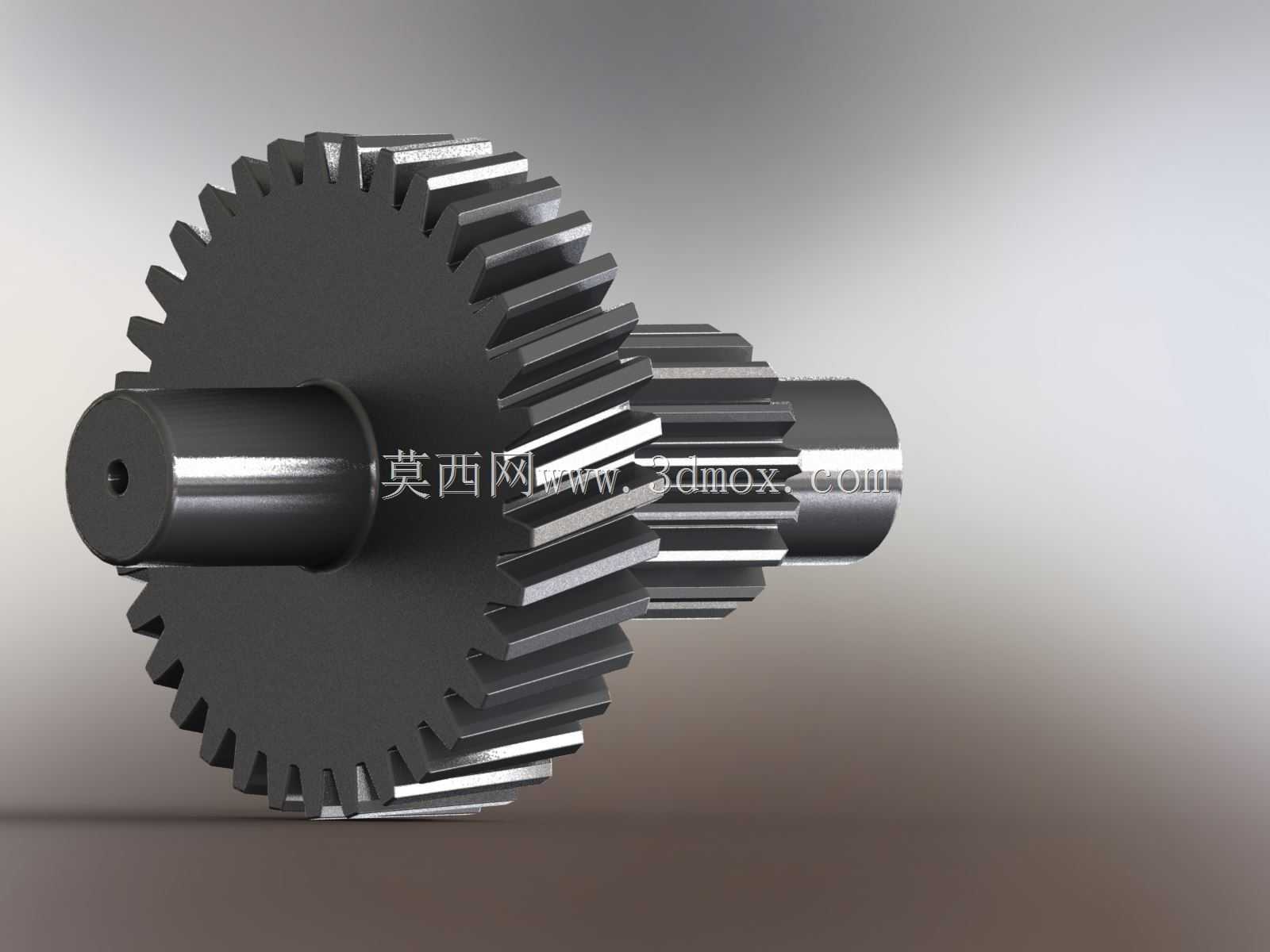

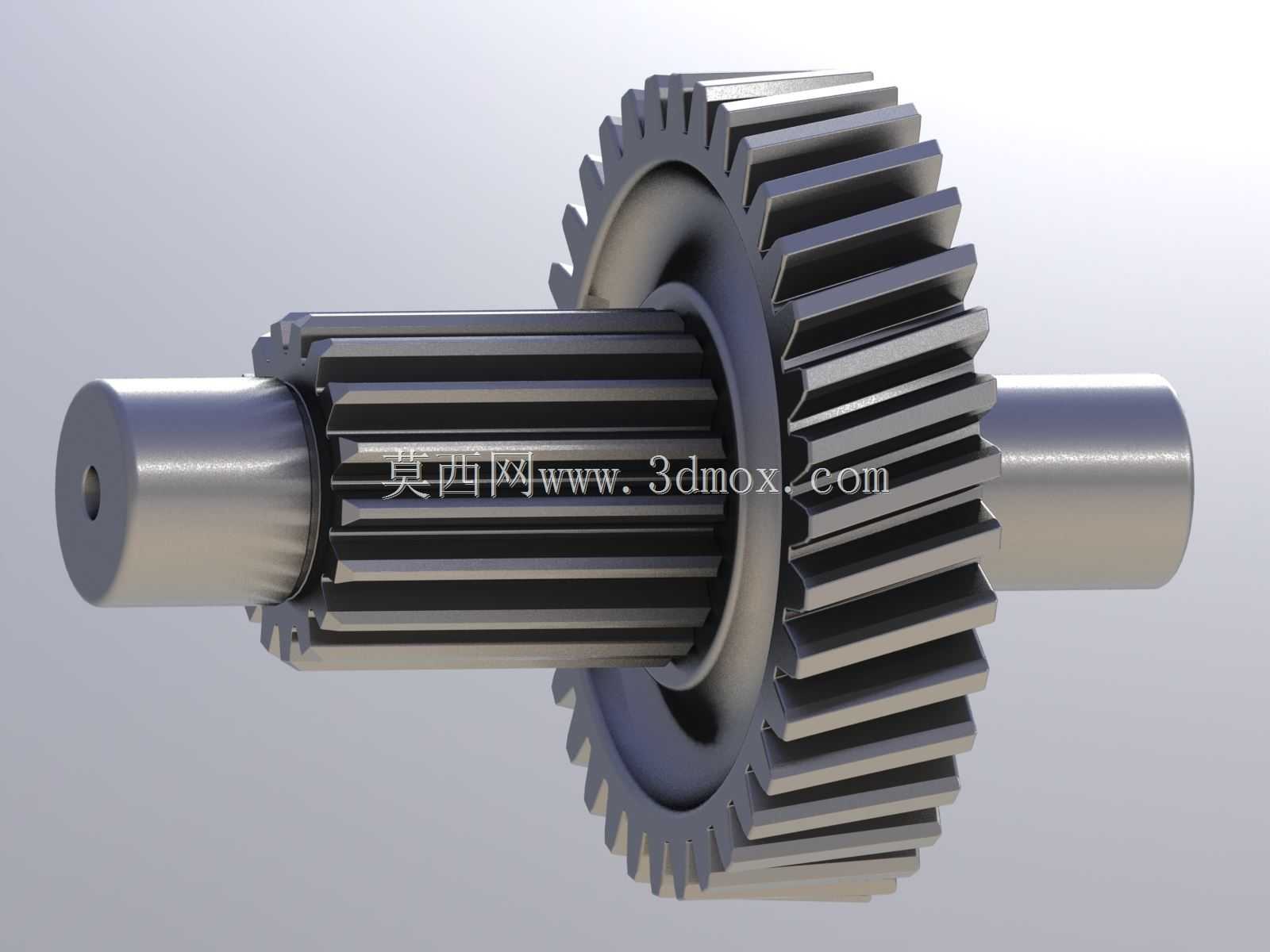

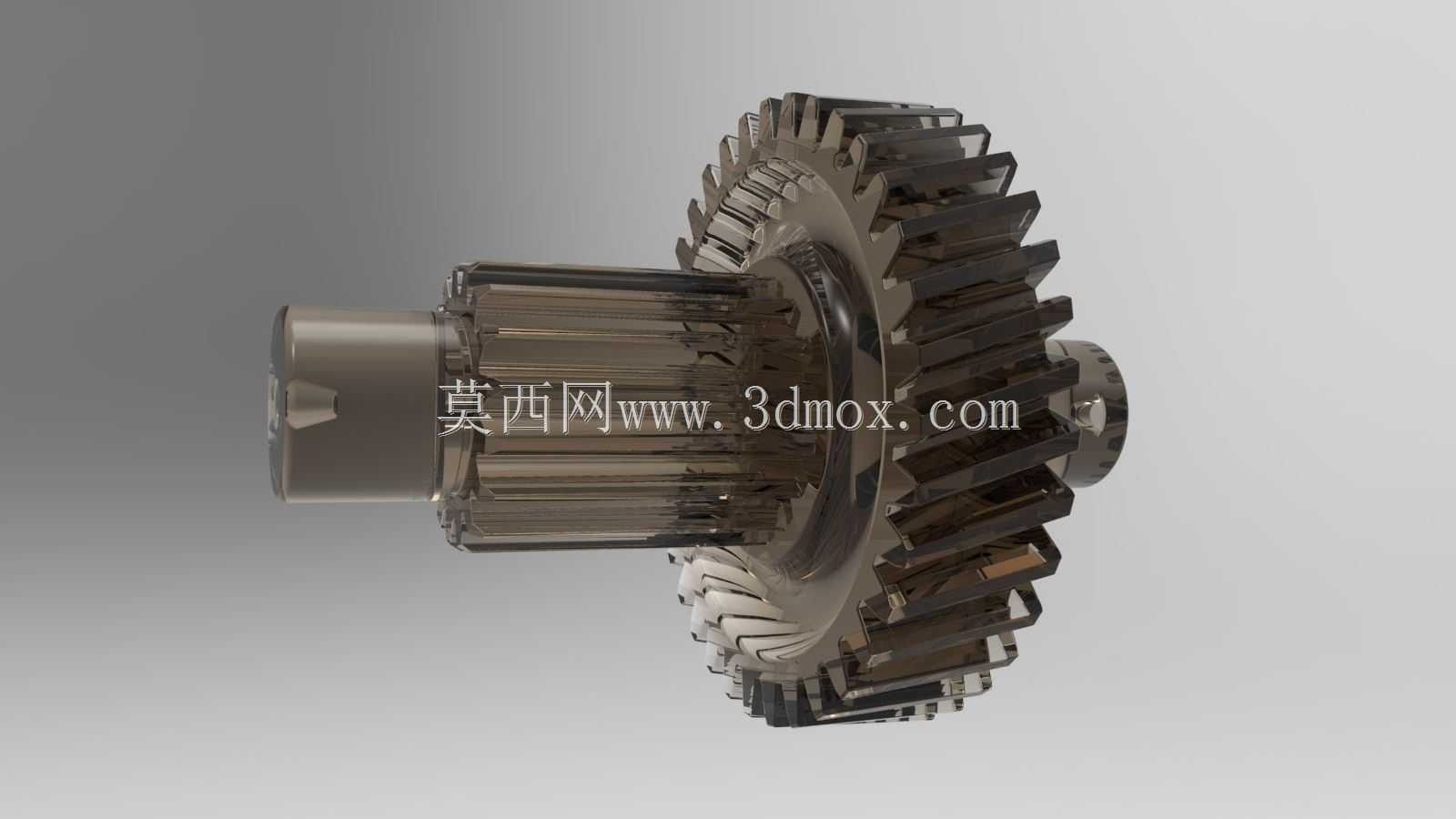

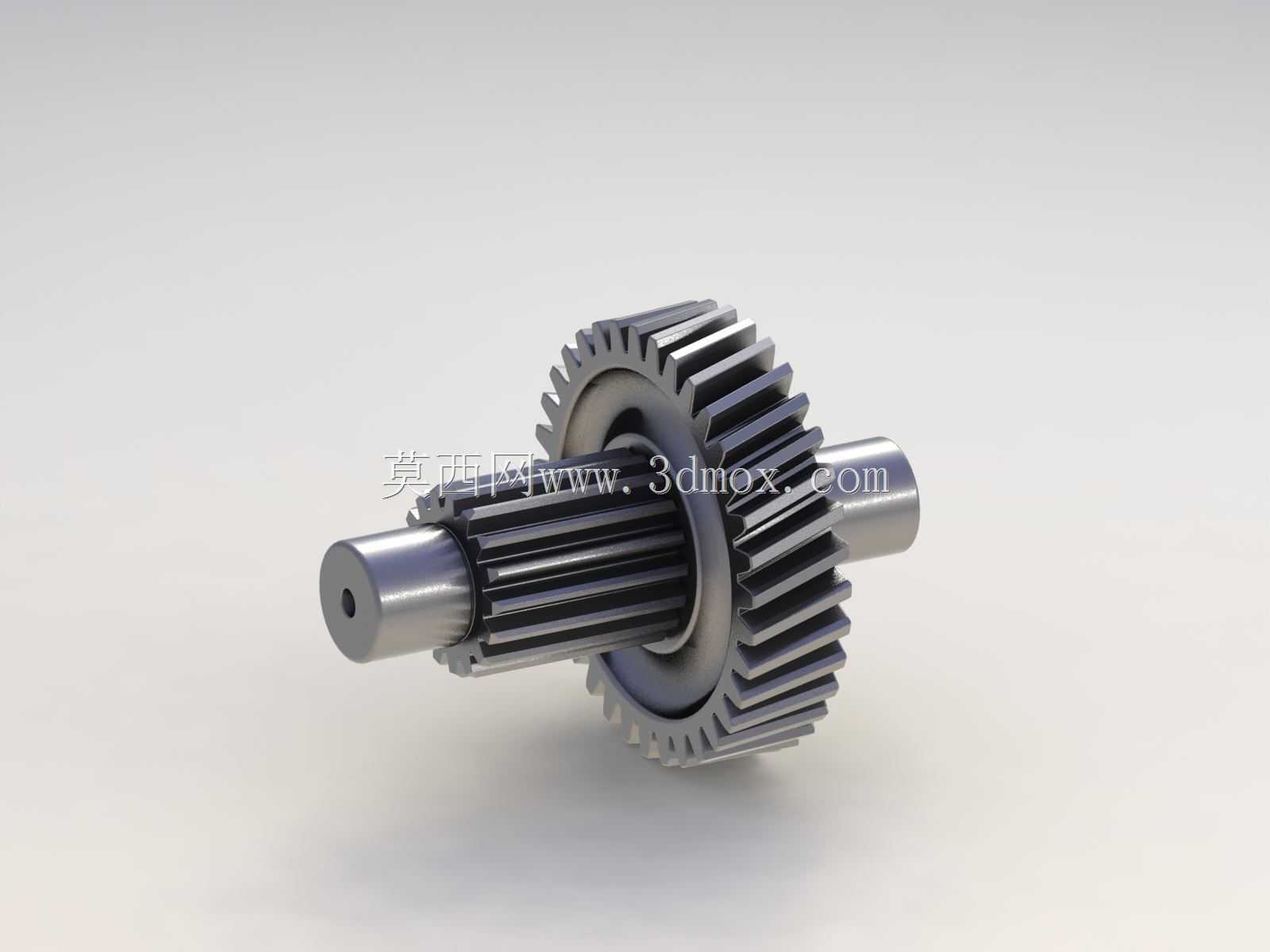

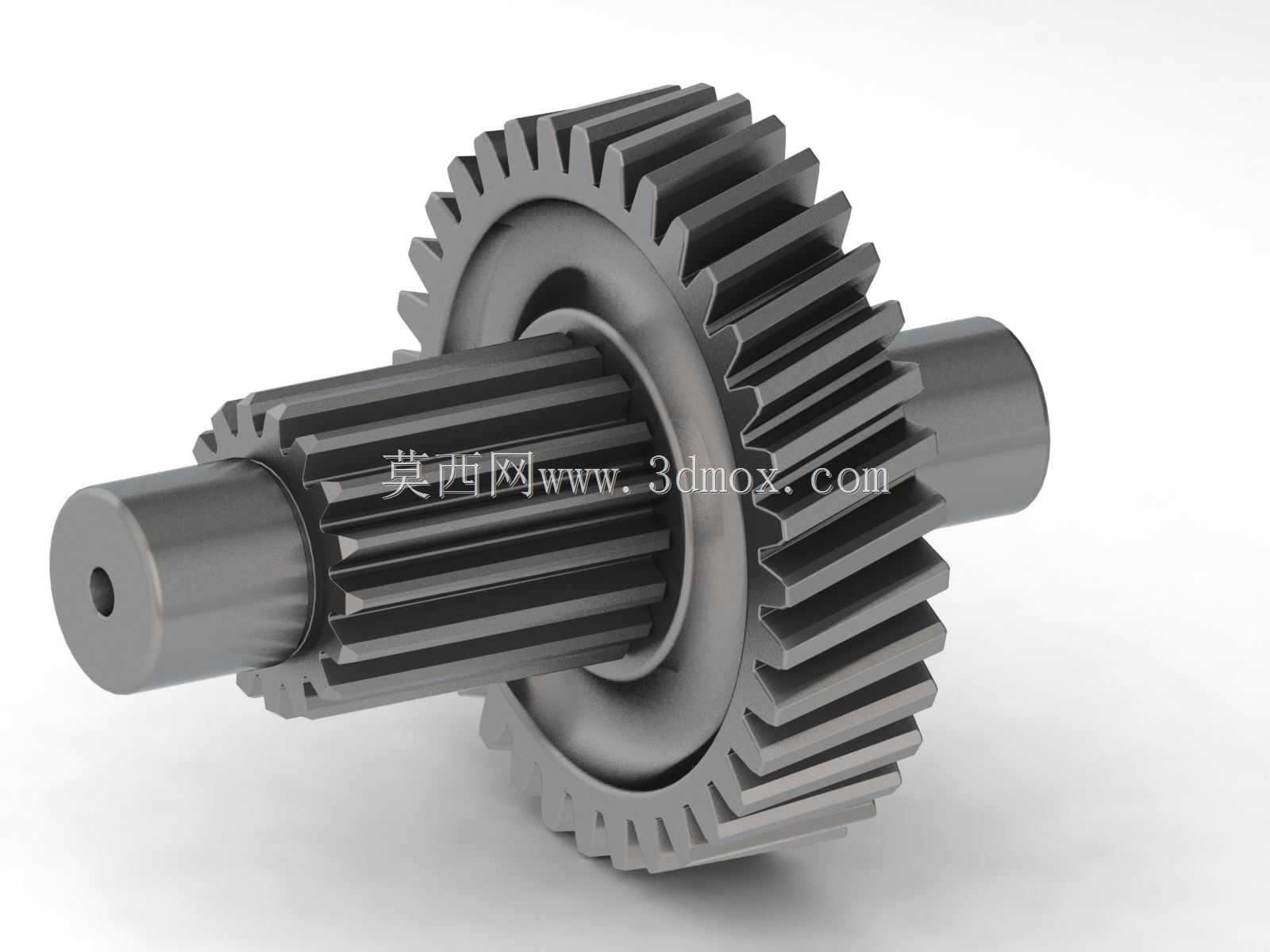

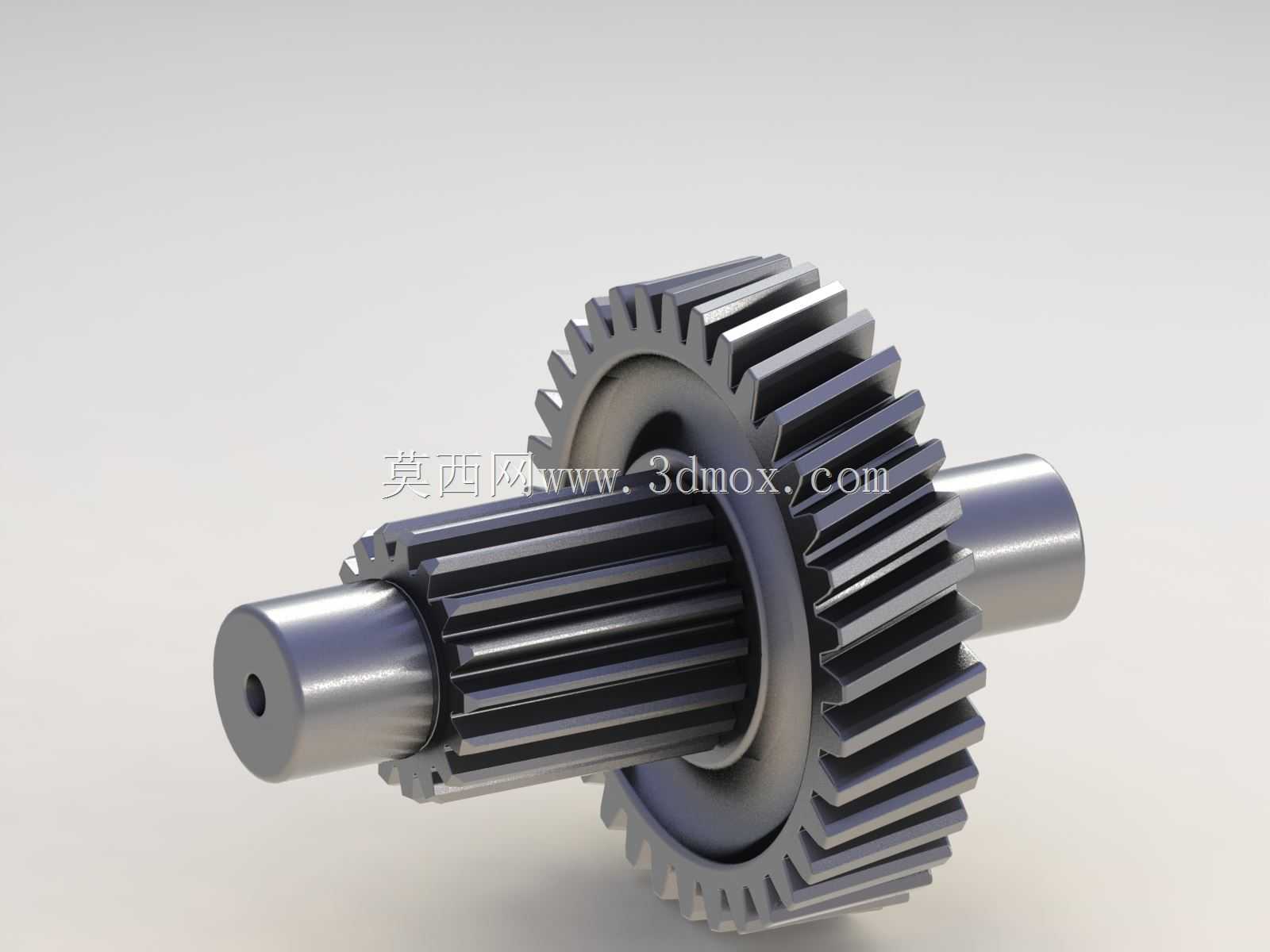

带斜齿段的花键轴齿轮传动构件

项目分类:齿轮 发布时间:2021-11-27 ID:421502
  • 带斜齿段的花键轴齿轮传动构件
  • 带斜齿段的花键轴齿轮传动构件
  • 带斜齿段的花键轴齿轮传动构件
  • 带斜齿段的花键轴齿轮传动构件
  • 带斜齿段的花键轴齿轮传动构件
  • 带斜齿段的花键轴齿轮传动构件
  • 带斜齿段的花键轴齿轮传动构件

  这类轴齿一体的传动构件,常见于中小功率的变速传动单元中,在轻工输送设备、小型农机变速模块、机床进给传动箱里都能见到同结构的零件,区别仅在齿形参数、轴段长度与安装配合尺寸的适配调整。做这类零件的三维建模时,首先要捋清动力传递的路径:输入端的扭矩通过轴端的光轴段配合平键传入,经过中间的花键段与配套的滑移齿轮啮合,再通过一体成型的斜齿轮段把动力输出到下一级啮合齿轮,整个零件同时承担扭矩传递、滑移齿轮导向、定比传动三个核心功能,相比分体式的齿轮加轴的装配结构,一体加工的轴齿构件同轴度更容易保证,高速运转时的偏心振动更小,适合转速在1500-3000rpm区间的传动场景。

  从结构设计逻辑来看,中间的花键段采用矩形花键齿形,齿侧配合间隙控制在H7/f7的区间,既保证滑移齿轮在花键上滑动换挡时无卡滞,又能避免间隙过大导致传动时的冲击异响,花键的齿根处做了0.3mm的圆角过渡,避免热处理时应力集中导致齿根开裂。旁边的斜齿轮段螺旋角设置为15度,相比直齿轮啮合重合度更高,传动时的噪音更低,承载能力比同模数直齿轮高15%左右,斜齿轮与花键段之间的轴肩做了退刀槽设计,槽宽2.5mm,既满足滚齿加工时的退刀需求,又能作为滑移齿轮的轴向定位面,控制滑移齿轮的换挡行程。两端的光轴段是轴承安装位,轴颈的圆柱度公差控制在0.008mm以内,表面粗糙度要求Ra1.6,保证轴承内圈压装后配合紧密,运转时无跑圈问题,轴端中心设置了B型中心孔,作为磨削加工、齿形精加工的定位基准,保证各段轴颈、齿形的同轴度要求。

  实际选型适配时,要注意几个安装边界:两端轴承位的跨距要和箱体的轴承孔中心距匹配,斜齿轮的齿顶圆直径要和箱体内腔的避让空间留足3mm以上的间隙,避免运转时齿顶蹭到箱壁;花键段的有效长度要比配套滑移齿轮的齿宽大8-10mm,保证齿轮换挡时能完全脱开上一级啮合位,不会出现打齿问题。建模过程中,斜齿轮的齿形生成要注意螺旋线的方向与传动旋向匹配,避免装配后出现反向传动的问题,花键的齿距累积公差要按7级精度设置,保证滑移齿轮在全行程内滑动顺畅,各轴段的过渡圆角不能遗漏,尤其是轴肩与齿段衔接的位置,圆角半径不能超过轴承内圈、齿轮定位面的倒角尺寸,否则会导致零件装配时无法靠紧定位面,出现轴向窜动。

  这类构件在实际工况中,齿面会承受交变接触应力,花键齿侧会承受滑动摩擦,所以建模时还要提前预留热处理的变形补偿量,斜齿轮的齿面淬火硬度控制在HRC48-52,花键段的硬度稍低,控制在HRC40-45,兼顾耐磨性和芯部韧性,避免换挡时花键齿崩裂。轴端的键槽深度要按GB/T1095的标准设置,键槽的对称度公差控制在0.02mm以内,保证平键装配后受力均匀,不会出现键侧压溃的问题。在装配验证环节,要模拟斜齿轮与配对齿轮的啮合侧隙,侧隙控制在0.1-0.18mm之间,既要补偿热膨胀带来的间隙变化,又要避免侧隙过大导致正反转切换时的冲击过大,还要检查滑移齿轮在花键段滑动时,与斜齿轮轴肩、另一端轴用挡圈槽的位置是否干涉,挡圈槽的深度要匹配轴用弹性挡圈的厚度,保证挡圈安装后能可靠限位,不会在运转时脱出。
